Пистолетный ремешок обеспечивает крепление пистолета к поясному (брючному) ремню. Он имеет карабинчик для соединения с антабкой рукоятки пистолета и петлю для поясного ремня.
Устройство патрона.
9-мм пистолетный патрон (рис. 52) состоит из гильзы, капсюля, порохового заряда, пули.
Гильза служит для помещения порохового заряда и соединения всех частей патрона; во время выстрела она исключает прорыв пороховых газов из канала ствола через патронник (обтюрация). В дне гильзы имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые пламя от ударного состава капсюля проникает к пороховому заряду.
Заряд состоит из бездымного пироксилинового пороха.
Капсюль состоит из латунного колпачка с впрессованным в него ударным составом и фольгового кружка, прикрывающего ударный состав. При ударе бойка ударный состав воспламеняется.
Пуля состоит из биметаллической (плакированной) оболочки, в которую впрессован стальной сердечник. Между оболочкой и сердечником имеется свинцовая рубашка.
Рис. 52. Общий вид 9-мм пистолетного патрона и его устройство:
1 — гильза; 2 — капсюль; 3 — пороховой заряд; 4 — пуля;
5 — биметаллическая (плакированная) оболочка;
6 — стальной сердечник; 7 — свинцовая рубашка.
Патроны укупориваются в штатные патронные деревянные ящики по 2560 шт. в каждом. В ящике помещаются две железные закатанные (как консервы) коробки, в которые уложены патроны в картонных пачках, по 16 шт. в пачке. В одной коробке помещается 80 пачек. Вес одного ящика с патронами около 33 кг.
Работа частей и механизмов пистолета
Части и механизмы пистолета до его заряжания находятся в следующем положении.
Затвор под действием возвратной пружины находится в крайнем переднем положении; чашечка затвора упирается в казенный срез ствола, в результате чего ствол заперт свободным затвором.
Курок под действием широкого пера боевой пружины находится в спущенном состоянии и упирается передней плоскостью в выступ предохранителя так, что продвинуться вперед и достать до ударника он не может (то есть курок заблокирован — рис. 53). Шептало полочкой уступа оси предохранителя поднято немного вверх и удерживается в таком положении так, что между предохранительным взводом курка и носиком шептала имеется небольшой зазор.
Спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отведена в заднее положение; рычаг взвода утоплен в рамку и его выступ самовзвода сцеплен с зубом самовзвода курка, так что при нажатии на спусковой крючок курок не взводится, но имеет некоторый ход назад.
Магазин вставлен в основание рукоятки. Подаватель находится вверху и упирается в гребень затвора. Зуб подавателя нажимает на затворную задержку.
Предохранитель находится в положении “предохранение” (флажок находится в горизонтальном положении). При этом выступ предохранителя опущен вниз и соприкасается с передней плоскостью курка; полочка уступа на оси предохранителя действием на зуб шептала поднимает вверх шептало и удерживает его в этом положении; зацеп предохранителя входит в выем курка и, цепляя за его выступ, запирает курок так, что он не может быть взведен; ребро предохранителя опустилось ниже левой стойки рамки и не дает затвору отойти назад (запирает затвор).

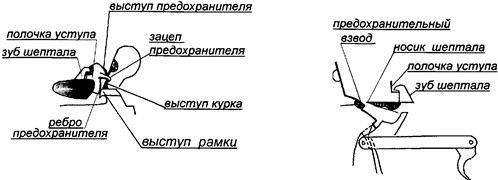

Рис. 53. Положение деталей пистолета
при включенном предохранителе
Работа
Для заряжания пистолета необходимо:
— снарядить магазин патронами;
— вставить магазин в основание рукоятки;
— выключить предохранитель (повернуть флажок вниз);
— отвести затвор в крайнее заднее положение и резко отпустить его.
При снаряжении магазина патроны укладываются на подаватель один на другой в один ряд, сжимая пружину подавателя. Верхний патрон удерживается загнутыми краями боковых стенок корпуса магазина.
При вставлении снаряженного магазина в основание рукоятки защелка магазина заскакивает за выступ на задней стенке магазина и удерживает магазин в основании рукоятки. Верхний патрон упирается в гребень затвора. Подаватель находится в нижней части корпуса магазина, его зуб не действует на затворную задержку.
При выключении предохранителя (рис. 54) выступ предохранителя поднимается (становится напротив выреза в головке курка) и разблокирует курок. При повороте предохранителя его зацеп выходит из выема курка, освобождает курок, чем обеспечивает возможность свободного отведения курка назад. Полочка уступа на оси предохранителя освобождает шептало, которое опускается под действием своей пружины, и носик шептала прижимается к передней плоскости курка перед предохранительным взводом курка (курок становится на предохранительный взвод). При повороте предохранителя его ребро поднимается выше верхней плоскости левой стойки рамки и освобождает затвор. При этом затвор может двигаться по пазам рамки.
Рис. 54. Положение деталей пистолета при заряжании
При отведении затвора назад происходит следующее:
Затвор, двигаясь по продольным пазам рамки, поворачивает курок и в заднем положении упирается в гребень спусковой скобы.
Шептало под действием своей пружины заскакивает носиком за боевой взвод курка. Возвратная пружина находится в наибольшем сжатии.
Курок при повороте передней частью кольцевого выема смещает спусковую тягу с рычагом взвода вперед и несколько вверх, благодаря чему выбирается часть свободного хода спускового крючка. При подъеме рычага взвода вверх его вырез подходит к выступу шептала. Перья боевой пружины отгибаются курком и рычагом взвода и находятся в напряженном состоянии.
Подаватель магазина под действием своей пружины поднимает патроны вверх так, что верхний патрон становится впереди досылателя затвора.
При отпускании затвора возвратная пружина толкает затвор вперед. Затвор досылателем продвигает верхний патрон в патронник и запирает канал ствола. Второй патрон под действием подавателя поднимается вверх до упора в гребень затвора.
При полном досылании патрона в патронник зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.
Курок на боевом взводе. Пистолет готов к выстрелу.
Если выстрела производить не требуется, то, не спуская курка с боевого взвода, следует включить предохранитель, повернув его флажок до отказа так, чтобы красный кружок закрылся флажком предохранителя.
При повороте флажка выступ предохранителя опускается и до начала подъема шептала встает на пути движения курка; ось предохранителя полочкой уступа поднимает шептало, вследствие чего шептало поворачивается и освобождает курок; курок под действием широкого пера боевой пружины поворачивается и наносит удар по выступу предохранителя; ребро предохранителя, поворачиваясь, заходит за левый выступ рамки и запирает затвор с рамкой. Зацеп предохранителя, опускаясь, входит в выем курка и запирает его так, что взвести курок невозможно (рис. 53).
