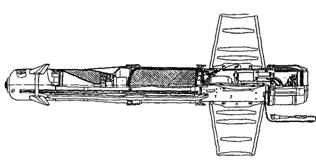

Собственно ПТУР имеет калибр 120 мм и длину 900 мм, построена по аэродинамической схеме «утка» с передним расположением рулей управления. ПТУР состоит из четырех отсеков: №1 (электромагнитный привод рулей); №2 (кумулятивная боевая часть); двигательная установка (твердотопливный двухрежимный реактивный двигатель с двумя соплами, отклоненными на 20 градусов от продольной оси снаряда); аппаратурный отсек (координатор, блок управления, безинерционная катушка, лампа-фара). Бронепробиваемость БЧ по нормали составляет около 400 мм. На корпусе аппаратурного отсека укреплены четыре складных крыла, расположенных под углом к продольной оси снаряда и под углом 45 градусов относительно рулей. По оси катушки установлена лампа-фара со светофильтром,

переводящим большую часть энергии излучения в ИК область. Лампа накаливания была использована вместо трассера, чтобы не повредить разматывающийся двужильный биметаллический провод.

Противотанковый ракетный комплекс «Фагот»

В ракете 9М111М изменена конструкция корпуса и воронки боевой части для размещения заряда увеличенной массы и бронепробиваемости (460-500 мм по нормали, максимально - 600 мм). На безинерционной катушке уложен двужильный провод управления длиной 2000 или 2500 м. Стоит отметить, что «Фагот-М» был принят на вооружение в 1980 г., США в это же время приняли танк Ml «Абраме» с эквивалентной бронезащитой до 650 мм, а уже в 1985 г.
– М1А1 с защитой до 700 мм.

При попадании в цель боевая часть подрывается моментально срабатывающим электромеханическим предохрани- тельно-детонирующим механизмом. Для безопасности расчета механизма взводится на расстоянии 70 м от ПУ. В случае промаха ПТУР самоликвидируется.

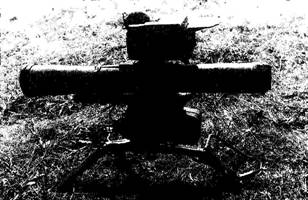

ПУ 9П135 включает: треногу 9П56 с откидными опорами, вращающейся частью на вертлюге, качающейся частью, поворотным и подъемным механизмами; наземную аппаратуру управления 9С451 (прибор 9Ш119 и аппаратурный блок9С474-1); механизм пуска 9П155; вьючное устройство. Маховик подъемного механизма с рукояткой расположен позади вертлюга, поворотного - слева. Угол наведения по вертикали - от -20 до +20 градусов, по горизонтали - 360 градусов. Снаряд устанавливается на пазах люльки качающейся части. После выстрела пустой ТПК снимается вручную.

Наземная аппаратура управления выполняет задачи визуального обнаружения цели, слежения за ней, обеспечения пуска снаряда, автоматического определения координат летящей ПТУР относительно линии визирования, формирования команд управления и выдачи их в двухпроводную линию связи ПУ с ПТУР. Аппаратурный блок помещен в пластиковом контейнере на левой стороне вертлюга. Прицел-прибор наблюдения 9Ш111 служит для обнаружения цели и ее сопровождения и представляет собой комбинацию монокулярного перископического визира с оптико-механическим координатором в его верхней части. Прибор имеет два пеленгационных канала - широкого поля зрения для сопровождения ПТУР на дальностях до 500 м и узкого для дальностей от 500 до 2000 м. Поле зрения прибора 9Ш119 - 5 градусов, кратность увеличения - 10х, перископичность - 340 мм. Прицельной маркой служит перекрестие сетки. Прибор крепится на кронштейне качающейся части ПУ слева.

Механизм пуска имеет ручной неавтоматический предохранитель и спусковой крючок. При нажатии на спусковой крючок механизм вырабатывает начальные команды для производства пуска снаряда и выведения на рабочий режим батарей аппаратуры. Время пуска значительно сокращено за счет того, что батареи приводятся в рабочее состояние пиронагре- вателями, а ротор гироскопа координатора раскручивается пороховым зарядом.

ПУ 9П135М отличается возможностью быстрого отделения станка дая установки ПУ на бронемашинах. Размеры ПУ 9П135 в боевом положении - 1090x770x670 мм, 9П135М - 1100x770x707. Модель 9П135М1 отличается аппаратурным блоком.

Прицел 9Ш119М1 рассчитан на дальности до 4000 м и имеет прицельную марку в виде светящегося перекрестия в центре окружности сетки. Перископичность 9Ш119М1 - 300

мм.

ПТРК «Фагот» может оснащаться тепловизионным прицелом «Мулат» (1ПН86) разработки НПО ГИПО с дальностью обнаружения целей типа танк ЗбОО м, распознавания - 2000 м, полем зрения 3,6x7,2 градуса в режиме обнаружения и 1,8x3,6 в режиме распознавания. Прицел крепится сверху ПУ рядом со штатным прицелом-прибором наблюдения, имеет массу (с батареей питания и баллоном системы охлаждения) 9 кг, размеры оптико-электронного блока 530x204x182 мм.

Индикатор световых помех 9С469МЗ полагается один на шесть ПУ и предназначен для предупреждения операторов о появлении световой помехи в поле зрения прицела.

На походе IITPK с двумя снарядами переносится в двух наспинных вьюках весом 22,5 и 26,5 кг. Расчет из трех человек может переносить ПУ и боекомплект в 8 ПТУР. В бою ПТРК в боевом положении может переноситься расчетом за скобы треноги. Оператор обычно располагается лежа слева от ПУ, но может вести стрельбу и «с колена».

«Фаготы» устанавливались на БМП-1 и БМП-2, БМД-1 и БМД- 2, легком вездеходном автомобиле ЛуАЗ-967М и др. «Фагот» состоит и на вооружении армий бывших союзников СССР по ОВД, а некоторыми и производится по лицензии.

Характеристики ПТРК со снарядом 9М111(9М111-2)/ 9М111М.

Система управления - полуавтоматическая с передачей команд по проводам Масса ПУ - 22,5 кг

Максимальная дальность стрельбы - 2000/2500 м Минимальная дальность стрельбы - 70/75 м Средняя скорость полета ШУР - 186/177 м/с Калибр ПТУР - 120 мм Масса ПТУР с ТПК - 13/13,2 кг Масса боевой части - 1,75 кг (9М111М) Масса заряда ВВ - 1,0 кг (9МШМ) Бронепробиваемость (под углом 60 градусов к нормали) - 200/230 мм

Размеры ПТУР с ТПК - 1098x150x25 мм Техническая скорострельность - 3 выстр./мин Углы наведения по азимуту - 360 градусов Углы наведения по углу места - + 20 градусов Время перевода из походного положения в боевое - 1 минута

Время перевода из боевого положения в походное - 2,5 минуты

ПТРК «Конкурс»

ПТРК «Конкурс» (АТ-5 Spandler) был также разработан под руководством в ЦКБ-14. В 1966 г. Миноборонпром объявило конкурс на разработку возимого ПТРК с полуавтоматическим управлением. ЦКБ-14 (КБП), стремившееся максимально унифицировать новую разработку под шифром «Гобой» с комплексом «Фагот», добилось пересмотра тактико-технических требований, и в 1970 г. были начата разработка по новым ТТТ, а проектируемый ПТРК получил обозначение «Конкурс». На вооружение он был принят в 1974 г. как средство мотострелкового полка и дивизии. ПТРК имеет максимальную дальность стрельбы 3500 м и более известен как вооружение боевых машин - БМП-2, БМД-3, БТРД-РД, боевой машины 9П148. Однако он может также использоваться в качестве переносного на унифицированной с «Фаготом» пусковой установке 9П135М.

Противотанковая управляемая ракета 9M113 ПТРК «Конкурс»

ПТУР 9М113 «Конкурс» построена по аэродинамической схеме «утка». В носовой части расположен блок рулевого управления с двумя рулями с электроприводом, за ним - кумулятивная БЧ с индексом 9Н131, далее аппаратурный отсек (гироскоп, раскладчик команд, аккумуляторная батарея, безынерционная катушка с проводом). Хвостовую часть занимают разгонно-маршевая двигательная установка, на корпусе которой закреплены четыре трапециевидных складных крыла, и источник ИК излучения (лампа-фара). Стартовая масса 9М113 - 14,5 кг, в контейнере - 25,2 кг, длина - 1260 мм, бронепробиваемость - 600 мм. Масса провода для стрельбы на 4000 м - 0,74 кг.
