Оружие современной пехоты. Иллюстрированный справочник Часть II
Шрифт:

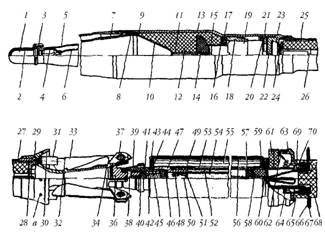

Выстрел ПГ-16В: 1 - головная часть взрывателя, 2 - предохранительный колпак, 3, 20, 60 - прокладки, 4, /5› 39 - втулки, 5 - обтекатель, 6 - конус, 7 - обертка, 8 - поджимное кольцо, 9, 34. 40 - кольца, 10 - воронка, 11 - проводник, 12 - ВВ, 13 - корпус, 14 -экран, 16 - прокладка, 17 - изолятор, 18 -упорная втулка, 19 - донная часть взрывателя, 21 -упорное кольцо, 22 - переходное дно, 23 - пирозамедлитель, 24 - компенсатор, 25 -маршевый пороховой заряд, 26, 32 - капроновая нить, 27 - камера, 28 -

диафрагма, 29 - сопло, 30 - шайба, 31 - трассер, 33 - перо, Зб - заглушка, 37 - ось, 38 - штифт, 41 - стопор, 42 - пружина, 43 - наружная трубка, 44 - шайба, 45 - кольцо, 46, 57 - пыжи, 47 - форсунка, 48 - электрозапал, 49 ~ трубка, 50 - порох, 5!
– колпачок, 52 - внутренняя трубка, 53 - полотно, 54 - порох, 55 - порох НБЛ, 56 - х/б ткань, 58 - пробка, 59 - дно, 61, 65 - диски, 62 - шина, 63 - корпус, 64, 67 - контакт, 66 - предохранительное кольцо, 68 - заглушка, 69 - провод, 70 - заклепка, а - тангенциальное отверстие.

Оптический прицел ПГО-16 призматического типа с кратностью увеличения 2,7х и полем зрения 13° конструктивно аналогичен ПГО-7, но имеет другую прицельную сетку. Цена деления шкалы прицела - 100 м, цифры 3,5,7 соответствуют дальностям 300,500 и 700 м. Цена деления шкалы боковых поправок - 0-05 (5 тысячных). Дальномерная шкала рассчитана на высоту цели 2,7 м. Планка механического прицела насечена от 200 до 800 м через 100 (цифры от 2 до 8). При плюсовой температуре воздуха прицеливание производится по мушке, при минусовой мушка откидывается и используется выступ ее основания.

Гранатомет с боекомплектом десантируется на самих парашютистах в брезентовых сумках и чехлах. Для учебно- практических целей служат гранаты в инертном снаряжении, окрашенные в черный цвет для отличия от защитного цвета боевых.

К настоящему времени РГ1Г-16 устарел и пригоден для борьбы только с легкими бронемашинами или полевой фортификацией.

Характеристика

РПГ-16 с выстрелом ПГ-16В: Калибр гранатомета - 58,3 мм Калибр (наибольший диаметр) гранаты - 58,3 мм Длина гранатомета - 1104 мм в боевом положении, 645 мм в десантном положении

Длина гранаты без стартового заряда - 685 мм Длина собранного выстрела - 980 мм Начальная скорость гранаты - 250 м/с Максимальная скорость гранаты - 475 м/с Масса гранатомета с оптическим прицелом - 9,6 кг Масса гранаты - 1,65 кг

Масса выстрела - 2,05 кг

Масса прицела ПГО-16 - 0,577 кг

Прицельная дальность - 800 м

Дальность прямого выстрела по цели высотой 2м - 520 м

Срединные отклонения - 0,1 м на 100 м, 0,3 м на 300 м, 0,8 м на 800 м

Боевая скорострельность - 5-6 выстр./мин

Расчет - 2 человека

РПГ-18/РПГ-22

Разработка легких гранатометов одноразового применения в качестве внештатного (или «сверхштатного») индивидуального противотанкового оружия ближнего боя, исключительно простого в обращении, началась в СССР в конце 60-х годов. В результате появился гранатомет РПГ-18. получивший также название «Муха».

В целом он являлся аналогом американского 66-мм М72 (1962 г.) с заранее заряженным раздвижным (телескопическим) транспортно-пусковым контейнером (стволом) и электрозапалами стартового двигателя. Граната закреплена во внутренней трубе ствола и состоит из кумулятивной боевой части с взрывателем и порохового двигателя, полностью сгорающего в пределах длины ствола. Наружная труба ствола защищает от ожогов плечо и руки гранатометчика.

Ударный механизм взводится при полностью раздвинутом стволе. Спуском служит кнопка сверху ствола. Откидные прицельные приспособления включают передний визир

с четырьмя мушками на разные дальности и задний визир - целик. Вся последовательность обращения с гранатометом проиллюстрирована на этикетке на наружной трубке ствола гранатомета.

Характеристика

РПГ-18

Калибр гранатомета - 64 мм

Калибр гранаты - 64 мм

Длина гранатомета - 1050 мм в боевом положении, 750 мм в походном положении

Масса гранатомета - 2,6 кг

Дальность стрельбы - 200 м

Эффективная дальность стрельбы по цели высотой 2 м - 135 м

Бронепробиваемость - 300 мм гомогенной стальной брони

Расчет - 1 человек

В начале 80-х годов на вооружение поступил 72-мм одноразовый РПГ-22 «Муха», также широко распространившийся, той же схемы с раздвижным транспортно-пусковым контейнером (ТПК).

Характеристика

РПГ-22

Калибр гранатомета - 72,5 мм

Калибр гранаты - 72,5 мм

Длина гранатомета - 850 мм в боевом положении, 755 мм в походном положении

Масса гранатомета - 2,7 кг

Дальность стрельбы - 250 м

Эффективная дальность стрельбы по цели высотой 2 м - 160 м

Расчет - 1 человек

РПГ-26

72-мм РПГ-26 представляет собой более современный вариант «Мухи», принятый на вооружение в середине 80-х годов. В настоящее время такие системы предпочитают называть не «гранатометами», а «реактивными гранатами», что подчеркивает «индивидуальный» и «одноразовый» характер такого оружия. На снабжение войск он поступил в середине 80-х. Транс- портно-пусковой контейнер (пусковое устройство) выполнен из пластика, с дульной и казенной части прикрыт резиновыми крышками, обеспечивающими длительное хранение. Размеры и шестигранная форма крышек рассчитаны на плотную укладку и защиту от ударов при перевозке, а также защиту гранатометчика от пороховых газов при выстреле. РПГ могут десантироваться как на самих десантниках, так и в стандартной парашютно-десантной таре.

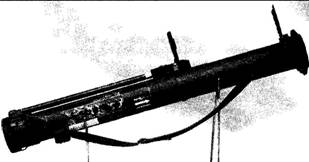

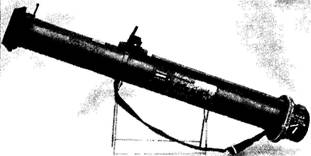

Ручные противотанковые гранатометы РПГ-26 и РПГ-27

При выстреле крышки прорываются пороховыми газами. Также при этом разрушаются узел крепления гранаты в контейнере. На корпусе монтируются ударно-спусковой механизм со спусковой кнопкой и откидные механические прицельные приспособления. Сама граната состоит из кумулятивной боевой части с взрывателем и порохового двигателя, полностью сгорающего в пределах длины контейнера. Срабатывание взрывателя обеспечивается при угле встречи с преградой до 75° от нормали.

Перевод гранатомета (реактивной гранаты) в боевое положение занимает три операции. Вся последовательность обращения с гранатометом проиллюстрирована на этикетке на внешней поверхности контейнера гранатомета. К главным достоинствам гранатометов типа «Муха» как раз относятся простота и скорость освоения.

РПГ-26 нашел широкое применение в конфликтах последнего десятилетия на территории бывшего СССР и заслужил репутацию надежного и достаточно эффективного оружия. По опыту этих локальных конфликтов для борьбы с живой силой и фортификационными сооружениями на основе РПГ- 26 создана «штурмовая граната» РШГ-1 с боевой частью многофакторного поражения, прошедшая государственные испытания.
