Оружие современной пехоты. Иллюстрированный справочник Часть II

Федосеев Семен Леонидович

Характеристики «Дрэгон»/»Дрэгон II»/»Дрэгон III» Система управления - полуавтоматическая по проводам Масса ПУ - 14,6/15,4/16,97 кг

Максимальная дальность стрельбы - 1000/1000/1500 м Максимальная скорость полета ПТУР - 100/100/200 м/с Калибр ПТУР - 122/140/140 мм Масса ПТУР с ТПК - 10/10/10,1 кг Бронепробиваемость - 430/500/500-950 мм Длина ПТУР с ТПК - 744/852/852 мм

ПТРК AAWS/M «Джавеллин»

В начале 80-х годов начались проработки ПТРК третьего поколения, который бы обеспечивал поражение всех типов основных боевых танков с высокой вероятностью и максимальное сокращение времени на поражение одной цели, снижение дымообразования и ИК излучения при пуске.

Ракета должна была поражать цель сверху. В 1984 г. в США начались работы по программе «Рэтглер», вскоре переименованной в AAWS. Переносной ПТРК с расчетом из одного человека, разрабатываемый по этой программе для замены «Дрэгон», получил обозначение AAWS/M (Anti-Armour Weapon System/Medium - «противоброневая» система оружия средней дальности). К разработке были привлечены три фирмы, осуществлявшие разные подходы к ПТРК нового поколения: «Форд Аэроспэйс» вела работы над системой с управлением по лучу лазера, «Хьюз Эйркрафт» - с передачей команд по волоконно-оптическому кабелю, «Текас Инструменте» - с реализацией принципа «выстрелил и забыл».

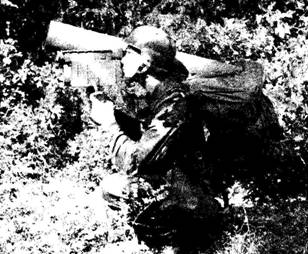

Противотанковый ракетный комплекс Джавеллин на испытаниях

Принцип «выстрелил и забыл» (FAF - «faire and forget») снижает уязвимость расчета, повышает скорострельность и позволяет фактически исключить установку, поскольку отпадает необходимость сопровождения цели прицелом после пуска. Этот принцип, вместе со схемой поражения цели сверху, был выбран для комплекса AAWS/M. С 1988-1989 г. «Текас Инструменте» продолжила разработку совместно с «Мартин Мариетга» (ныне «Локхид Мариетта»). Работу задержали сложности производства тепловизионного датчика для головки самонаведения (ГСН) ракеты. Испытания начались только в 1993 г., в 1994 г. министерство обороны США выдало первый заказ. В 1996 г. началось производство первой партии ПТРК AAWS/M «Джавеллин» («копье»).

ПТРК состоит из двух основных элементов - ТПК с ПТУР и стартовым вышибным двигателем и блок наведения (CLU). ТПК снабжен съемными восьмигранными крышками и рукояткой для переноски, на марше крепится на снаряжении горизонтально за спиной. Блок наведения включает прицел, механизм пуска и батарею, имеет две рукоятки управления. Комбинированный прицел имеет кратность увеличения 4х и 9х и включает два канала - дневной и ночной (ТПВ прибор второго поколения). ТПК и блок наведения быстро крепятся друг к другу, так что вся подготовка к выстрелу занимает около 30 секунд. Пуск - с плеча. В собранном положении ТПК располагается под некоторым углом возвышения относительно линии визирования. Это обеспечивает быстрое выведение ракеты на траекторию выше цели и атаку цели с пологого пикирования.

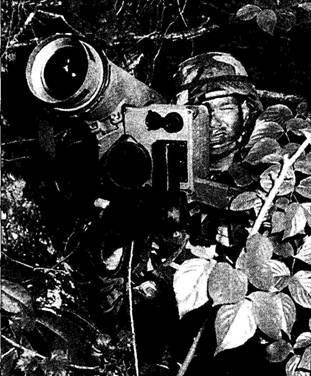

Противотанковый ракетный комплекс «Джавеллин» на позиции

ПТУР построена по нормальной аэродинамической схеме, имеет складные (убираемые в корпус подобно «Тоу») 8 крыльев и 4 руля-стабилизатора. В головной части ПТУР установлена ГСН с тепловизионным датчиком в фокальной плоскости и блоком программного управления. В памяти блока заложены оцифрованные тепловые сигнатуры танков, так что ГСН не реагирует на тепловые «ловушки» и посторонние теплоконтрастные цели. При наведении оператор фиксирует цель в поле зрения прицела, ГСН захватывает ее, о чем подает сигнал оператору. ПТУР имеет двухрежимный твердотопливный двигатель. При подлете к цели срабатывает датчик массы, и инициируется подрыв БЧ, формирующей кумулятивное ударное ядро. Атака цели сверху позволила снизить размеры и массу БЧ, повысить скорость ПТУР и дальность стрельбы.

Низкая начальная скорость позволяет стрелять из тесных помещений. AAWS/M «Джавеллин» может также применяться против зависших вертолетов - при этом используется способ «прямой атаки» цели. «Джавеллин» признан удачным, и разработана программа его модернизации «Джавеллин» ATMS.

Кроме

того, «Хьюз Эйркрафт» и «Форд Аэроспэйс» занялись ПТРК малой (17-750 м) дальности SRAW, получившим название «Предэйтор», с общей массой 8-9 кг. «Предэйтор» также поражает цель сверху ударным кумулятивным ядром. Он рассматривается как возможная замена 84-мм РПГ АТ-4. Характеристики

Система управления - автоматическая, самонаведение Масса ПТРК в боевом положении - 23,2 кг Масса блока наведения - 6,4 кг Максимальная дальность стрельбы - 2000 м Максимальная скорость полета ПТУР - 290 м/с Калибр ПТУР - 127 мм Масса ПТУР - 11,8 кг

Бронепробиваемость - около 400 мм (с расчетом на поражение сверху)

Размеры ПТУР с ТПК - 1000x142x142 мм Время перевода из походного положения в боевое - около 30 с

Франция/ФРГ/Великобритания. ПТРК «Милан»

В 70-е гг. появились два ПТРК второго поколения с полуавтоматической системой управления по проводам совместной разработки французской «Норд Ависьон» и западногерманской «Мессершмит-Бельков-Блом.›: в 1972 г. поступил на вооружение переносной «Милан» (разрабатывался с 1962 г.), а в 1976 г.
– возимый и вертолетный «Хот».

ПТРК «Милан» (Missile d'Infanteries Leger antichar) состоит из ПУ и ПТУР в ТПК. ПУ включает треногу со складными опорами, на которой крепятся прицел-прибор наведения, аппаратура управления, батарея.

Перископический прицел крепится с левой стороны ПУ, его объектив защищен откидной крышкой. ТПК с ПТУР крепится на направляющей сверху ПУ. Слева направляющая отгорожена щитком. Под направляющей находится контейнер с аппаратурой управления и механизмом пуска. ПУ снабжена рукояткой для переноски. Стрельба на максимальные и средние дальности ведется с треноги (оператор - в положении лежа или сидя), а на малые - с плеча. Горизонтальное наведение на треноге - круговое.

ПТУР имеет корпус из легких сплавов и складное крыло, состоит из оживальной головной части, среднего и хвостового отсеков. В головной части расположена кумулятивная БЧ калибра ЮЗ мм, в среднем отсеке - твердотопливный двухрежимный реактивный двигатель, в хвостовом - аппаратура и органы управления. Аппаратура включает гироскоп с пиропатроном для раскрутки, ИК трассер, катушку с двужильным проводом, дешифратор команд, батарею электропитания. Маршевый двигатель включается на удалении около 20 м от ПУ, после этого взводится взрыватель БЧ. Скорость 130 м/с достигается через 1,3 с полета, 210 м/с - на 11-й секунде. В полете ракета вращается со скоростью 12 об./с, управление осуществляется газовыми рулями (интерцепторами) в струе за соплом двигателя. Время полета на дальность 1500 м - 10 с, 2000 м - 12,5 с. После пуска пустой ТПК отбрасывается давлением газов назад на 3 м от ПУ.

Расчет ПТРК - 2 человека. В бою оператор переносит ПУ, а его помощник - два ТПК с ПТУР. Это лучший зарубежный переносной ПТРК второго поколения. Кроме Франции и ФРГ он состоит на вооружении армий Бельгии, Великобритании, Египта, Индии, Италии, Канады, Норвегии, Сомали, Турции, Хорватии, Чада - всего более 30 государств.

С 1979 г. его по лицензии производит в Великобритании фирма «Бритиш Аэроспэйс», так что «Милан» стал «европейским» и по производству. «Милан» устанавливается на автомобилях и легких бронемашинах. На БМП «Мардер» и «Уорриор- Милан» ПТРК устанавливается с ПУ и может вести огонь как с машины, так и с грунта.

В 1983 г. к ПТРК «Милан» был принят тепловизионный прицел англо-франко-германской разработки «Мира-2» (MIRA - MILAN Infra-Red Attachment), устанавливаемый сверху обычного. Прицел работает в диапазоне длин волн 8-13 мкм, имеет увеличение 6х, поле зрения 3 градуса, дальность обнаружения цели 3200-4000 м, опознавания - 1500-2000 м, массу 7 кг, размеры 540x158x258 мм. Прицел снабжен маховичками фокусировки, регулировки яркости и контрастности, съемным баллоном с охлаждающим газом. При выключении ТПВ прицела его не надо снимать или сдвигать для пользования обычным прицелом.
