Основы применения военной геоинформационной системы «Оператор» в радиотехнических войсках

К. Доронин

ГИС Оператор содержит средства редактирования оперативной обстановки, разнообразные классификаторы и библиотеки условных знаков оперативной обстановки, принятые в РФ и НАТО. Для создания электронных карт обстановки о чрезвычайных ситуациях поддерживается классификатор, созданный в соответствии с требованиями ГОСТ Р 22.0.10-96 (1).

ГИС «Оператор» позволяет решать различного рода статистические и расчетные задачи, выполнять оверлейные операции с использованием данных, полученных с электронной карты, представленной в виде векторной, растровой или матричной электронной карты, а также в виде совокупности перечисленных

данных (2).

Новые версии ГИС «Оператор» выпускаются и для операционной системы «Astra Linux», что позволяет решать проблемы совместимости при переходе на отечественное программное обеспечение.

Установка ГИС «Оператор»

ГИС «Оператор» поставляется в войска по государственным контрактам в коробочном исполнении с компакт-диском и описью содержимого. CD-диск типовой поставки для Министерства Обороны содержит:

Установочный файл setup.exe

Ведомость эксплуатационных документов

Описание применения

Руководство системного программиста

Руководство оператора

Установка ГИС «Оператор» из состава типовой поставки не требует специальных настроек. В других случаях ГИС может поставляться с электронным ключом Guardant или кодом активации. Типовая поставка поставляется без ключей, что не требует настройки лицензии. Для установки ГИС необходимо вставить диск, запустить файл с правами администратора setup.exe и следовать указаниям мастера установки. Установки дополнительных программ и библиотек для работы ГИС не требуется. Процесс установки ГИС на ПЭВМ изображен на рисунках 1.1-1.6.

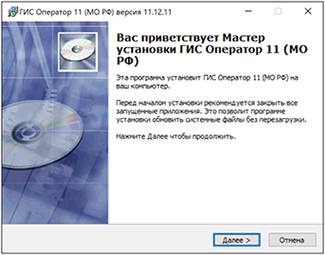

Рисунок 1.1 – Начальное окно мастера

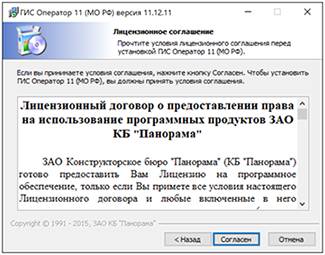

Рисунок 1.2 – Лицензионное соглашение

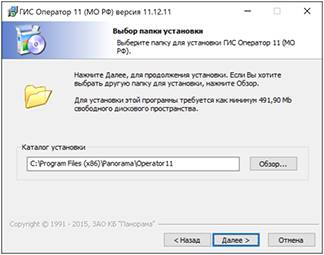

Рисунок 1.3 – Выбор пути для установки

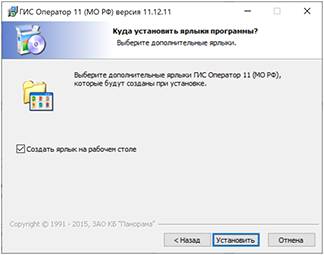

Рисунок 1.4 – Настройка ярлыков

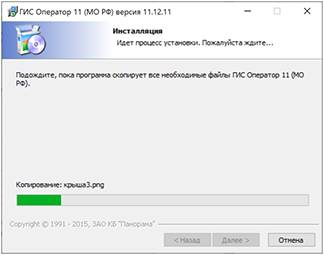

Рисунок 1.5 – Процесс установки

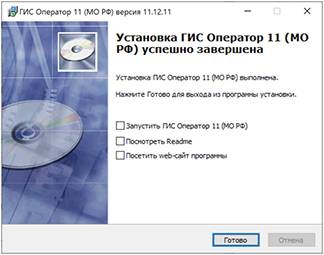

Рисунок 1.6 – Завершение установки

Интерфейс ГИС «Оператор»

Для запуска ГИС выбрать соответствующий ярлык с рабочего стола, или через меню «Пуск->ГИС Оператор 11 (МО РФ)->ГИС Оператор 11 (МО РФ). Исполняемый файл Operator.exe находится в папке, которая была указана при

установке. При первом запуске на компьютере появится меню выбора языка. После выбора языка, появится основное окно ГИС (Рисунок 1.7).

Рисунок 1.7 – Основное окно ГИС «Оператор»

Пункт меню Файл содержит следующие команды, обеспечивающие доступ к цифровым данным в различных форматах представления.

Создать (New)

Служит для создания карты, плана, пользовательской карты, района работ, классификатора карты, матрицы, матрицы качеств, матрицы слоев, растра качеств, TIN-модели, MTD-модели.

Открыть (Open)

Открывает существующий файл векторных, растровых или матричных данных.

ГИС сервер

(Server of maps)

Регистрирует пользователя, устанавливает соединение, открывает векторные карты, растры или матрицы в отдельном окне или добавляет к ранее открытым данным.

WMS сервер

(WMS Server)

Открывает пространственные данные с геопорталов, с использованием интерфейсов WMS, WMTS, TMS.

Атлас карт

(Map Atlas)

Предназначен для организации автоматического перехода между перекрывающимися картами разного масштаба.

Менеджер карт (Manager of maps)

Предназначен для хранения и использования большого количества информации о картографических данных в локальной сети.

Закрыть

(Close)

Закрывает электронную карту, растр, матрицу, пользовательскую карту, матрицу слоев, матрицу качеств, TIN-модель, MTD-модель.

Добавить

(Add)

Добавляет к активной векторной карте растр, матрицу, матрицу слоев, пользовательскую карту, матрицу качеств, TIN-модель, MTD-модель, проект карты.

Добавить из директории

(Add from a directoty)

Добавляет к активной векторной карте все однотипные данные, находящиеся в указанной директорию.

Обновить

(Update)

Добавляет и обновляет данные в активной карте.

Импорт векторных данных из …

(Import from …)

Загружает файлы SXF (SXF, TXF, DIR), файлы Google Earth (KML), файлы AutoCad (DXF), файлы ArcView (SHP), файлы MapInfo (MIF), файлы S57 (030, 000), Граф дорог (GDF), файлы MicroStation (DGN), файлы OGS GML (XML), файлы XYH (TXT), файлы Excel с координатами (xls), файлы XYH (DBF), таблицы DBF с адресами.

Импорт навигационных данных из …

(Import navigation from …)

Загружает файлы GPX (GPS Exchange Format), файлы GPS/NMEA/Magellan Explorist (UPT,RTE,LOG), файлы GPS/NMEA (TXT), файлы GPS/OziExplorer (WPT,RTE,PLT,EVT), файлы GPS/Польский формат (MP).

Импорт данных из WEB …

(Import from WEB …)

Загружает растры с геопортала OGC WMS, растры с сервера Digital Globe, растры с сервера Google, файлы GML (XML) с сервера OGC WFS.

Экспорт …
