Рисунок 2.8 – Лист карты при использовании классификатора 2005 года

Подготовка листа карты к изданию. Добавление пользовательских карт

При необходимости подготовки картографического материала к печати, для дальнейшей склейки листов, можно подготовить зарамочное оформление листа. Для подготовки оформления нужно выполнить команду «Запуск приложений», в пункте меню «Задачи» (или нажать клавишу F12).

В разделе «Подготовка документов и отчетов» выбрать задачу «Оформление документов для печати». После запуска в левой части окна отобразится

панель задачи. Нажмите кнопку «Макеты зарамочного оформления»

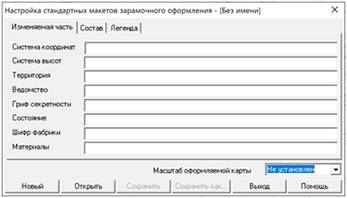

Отобразится окно, изображенное на рисунке 2.9

Рисунок 2.9 – Окно подготовки макета зарамочного оформления

Масштаб формирования зарамочного оформления ограничен 1 : 200 000. Для начала оформления нажимается кнопка «Новый» и заполняется необходимая информация. Выбирается масштаб карты, в нашем случае 1 : 100 000.

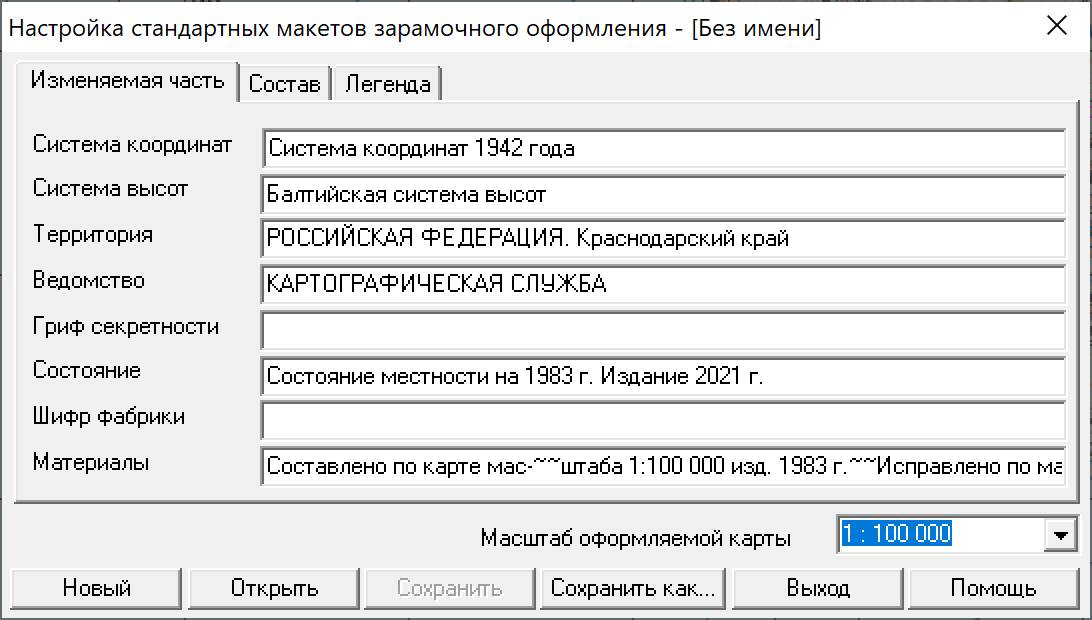

Рисунок 2.10 – Пример заполняемой информации

В разделе «Состав» выбирается информация, которая необходима в зарамочном оформлении.

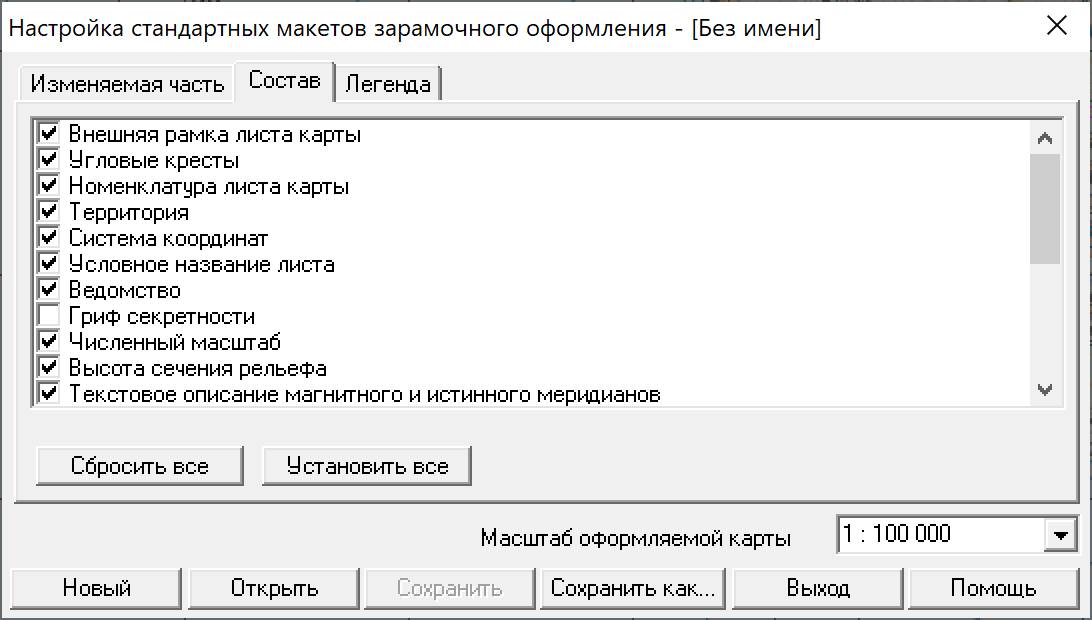

Рисунок 2.11 – Выбор состава зарамочного оформления

После выбора и ввода настроек, макет сохраняется нажатием кнопки «Сохранить как» и выбирается место сохранения. Файл сохраняется в формате .frm. После сохранения окно настроек закрывается. Для формирования зарамочного оформления необходимо нажать кнопку «Зарамочное оформление».

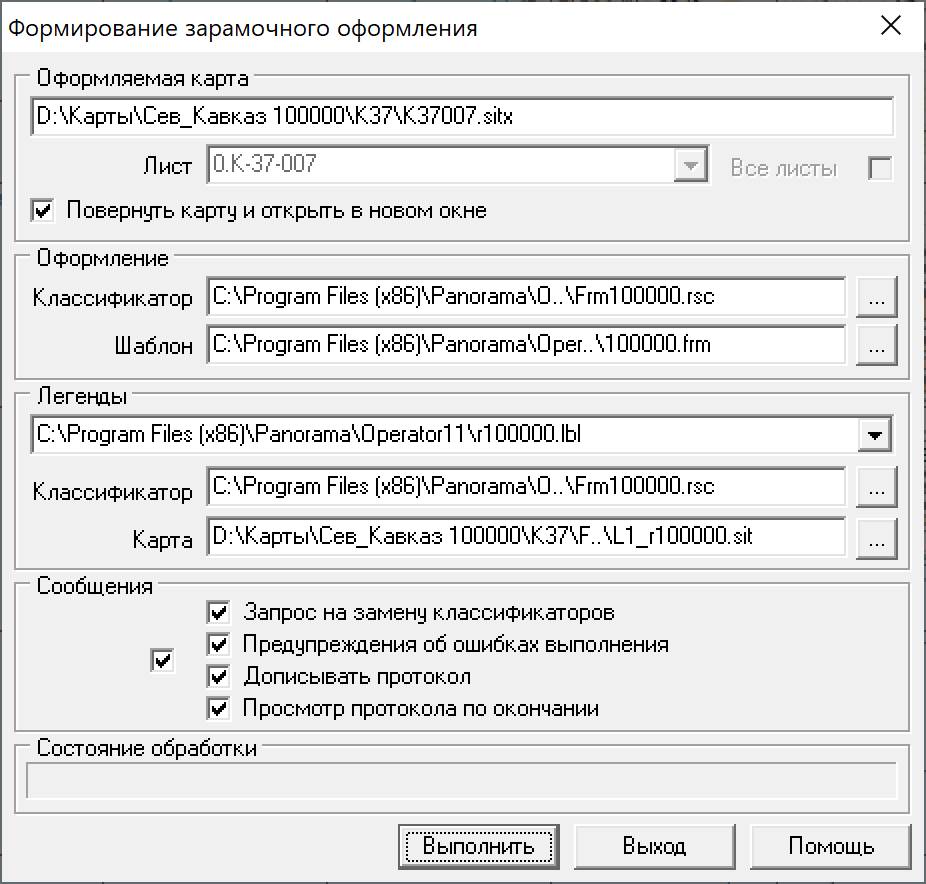

Рисунок 2.12 – Окно формирования зарамочного оформления

В данном окне в разделе «Оформление» необходимо выбрать классификатор в соответствии с масштабом карты (как правило для карт масштаба

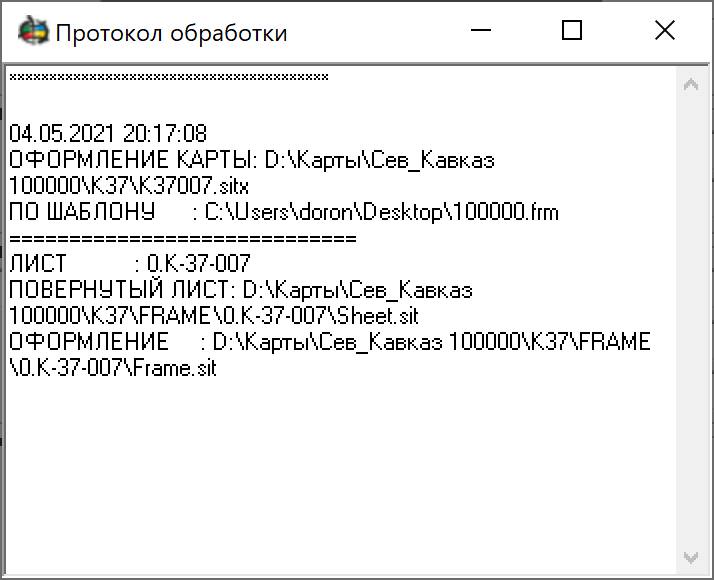

1 : 100 000 соответствует frm100000.rsc). Выбрать сформированный раннее шаблон оформления и нажать кнопку «Выполнить». После формирования оформления отобразится протокол (рисунок 2.13), где будет описан путь сохраненного оформления (как правило оформление сохраняется в папке FRAME, которая создается в папке, в которой изначально располагается карта).

Рисунок 2.13 – Протокол обработки

Для добавления зарамочного оформления или пользовательской карты, нажимается кнопка «Ведение списка открытых в окне данных»

В

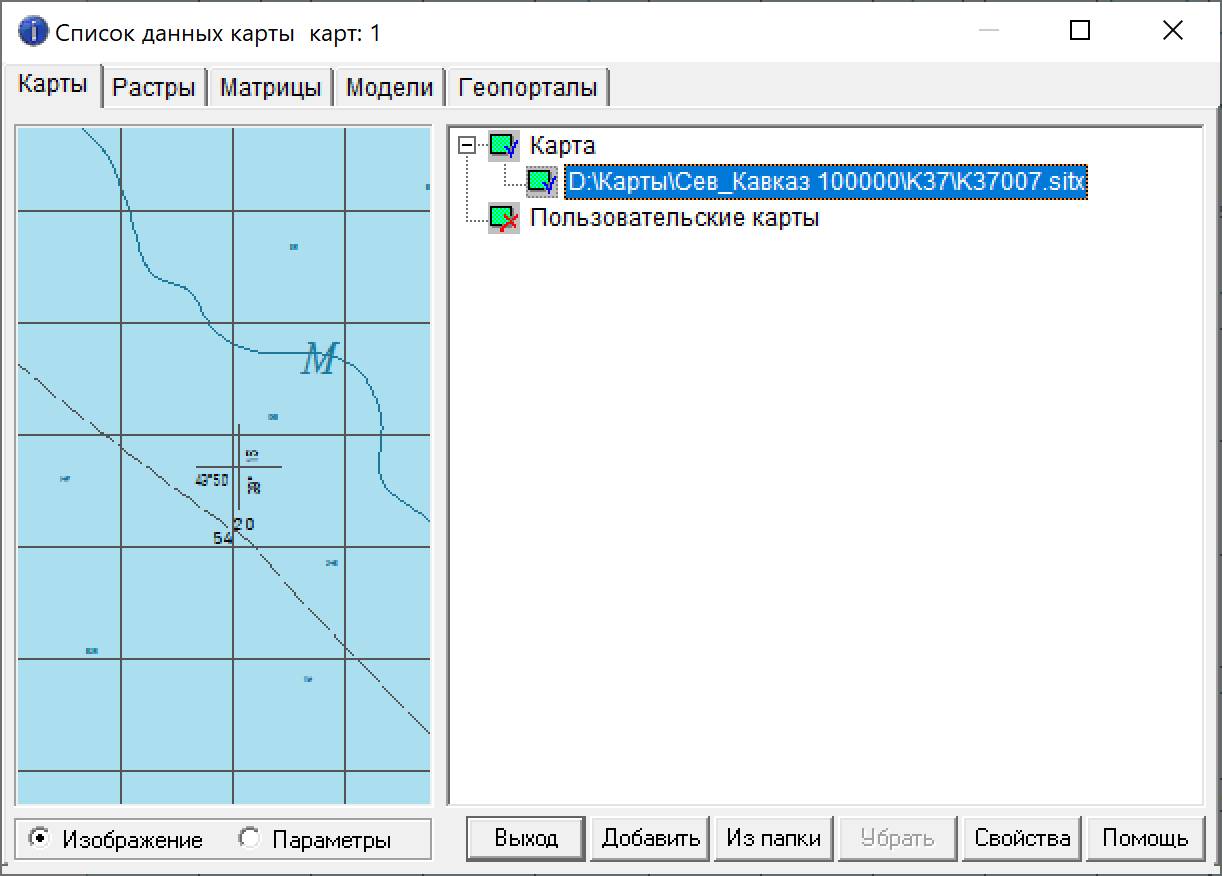

окне (Рисунок 2.14) нажать кнопку «Добавить» и выбрать файл рамки зарамочного оформления, сохраненный в пути, который был описан в протоколе обработки (файл Frame.sit).

Рисунок 2.14 – Окно списка данных карты

Таким образом, в ГИС реализована работа с картой по принципу слоев. Каждый слой – отдельная карта и содержаться в отдельных файлах (в том числе и матрицы высот). После открытия файла Frame.sit в окне списка данных отобразится новая пользовательская карта, а в окне карты отобразится зарамочное оформление. Отображением каждой карты можно управлять нажатием значка

.

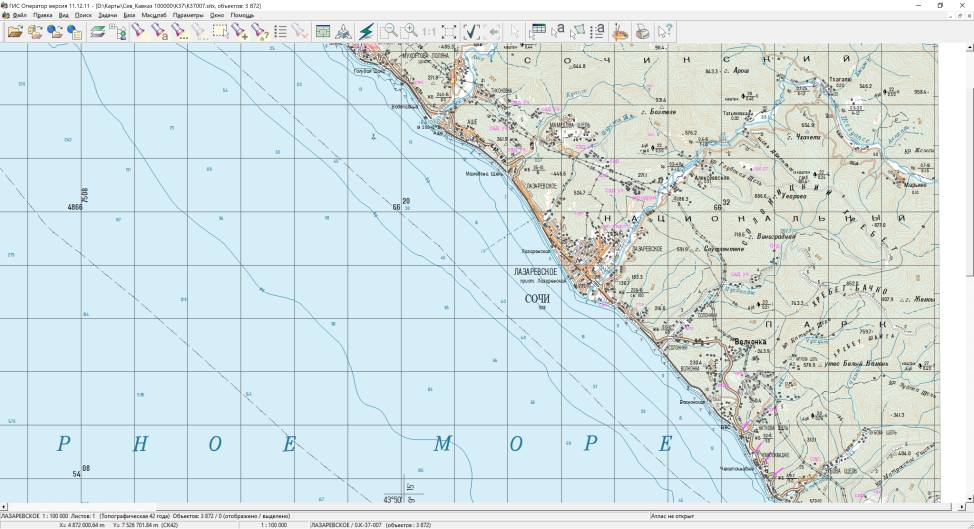

Рисунок 2.15 – Карта с сформированным зарамочным оформлением

Мы рассмотрели пример подготовки отдельного листа к печати для дальнейшей склейки и применения по назначению.

Печать карты

Подготовка устройства к печати

1) Привести устройство печати в состояние готовности (подключить устройство к электрической сети, к системному блоку и включить устройство).

2) Установить драйвер устройства печати (Пуск \ Настройка \ Принтеры \ Установка принтера).

3) Выполнить предварительную настройку драйвера устройства печати (Пуск \ Настройка \ Принтеры \ Файл \ Свойства).

Подготовка карты к печати

1) Настроить вид объектов при печати (Выбор объекта \ Инфо \ На печать).

2) Установить состав отображения (Вид \ Состав отображения).

Настройка параметров печати

1) Загрузить диалог печати карты (Файл \ Печать);

2) Выбрать и настроить устройство печати (Свойства принтера);

3) Калибровать устройство печати;

4) Выбрать область печати;

5) Установить масштаб печати;

6) Установить дополнительные параметры печати.

Калибровка устройства печати

Калибровка производится с целью приближения фактических размеров изображения к теоретическим. Результат (калибровочные коэффициенты) записывается в INI-файл и может быть использован в диалоге печати при включенной опции Печать с учетом калибровки. Калибровка выполняется для каждого устройства печати и только в текущем разрешении.

Калибровать с печатью пробной страницы:

1) Ввести исходные габариты прямоугольника калибровки;

2) Напечатать пробную страницу;

3) Замерить и ввести фактические габариты прямоугольника и длину диагонали (для контроля правильности измерений);

4) Напечатать контрольную страницу;

5) Замерить габариты контрольного прямоугольника;

6) Установить калибровочные коэффициенты.

Калибровать без печати пробной страницы:

1) Ввести исходные габариты прямоугольника калибровки;
