Основы применения военной геоинформационной системы «Оператор» в радиотехнических войсках

К. Доронин

(Export to…)

Сохраняет файлы SXF (SXF, TXF, DIR), файлы AutoCad (DXF), файлы S57 (030, 000), файлы OGS GML (XML), графика (BMP, TIF, EMF, EPS…).

Сохранить

(Save)

Ручное сохранение текущего состояния карты на диск (обычно выполняется автоматически в соответствии с установленным периодом обновления).

Сохранить как

(Save as…)

Сохраняет электронную карту в указанном формате (BMP, SXF, TXF, ЕMF) .

Печать (Print)

Выводит на внешнее устройство печати или в файл печати (PRN, PS).

Выход (Exit)

Завершает работу программы.

Сервисные

модули реализованы в виде динамических библиотек (DLL). ГИС Оператор содержит следующие сервисные модули (меню Задачи):

Редактор карты

Расчеты по карте

Сортировка и сжатие данных

Паспорт карты

Навигатор

Навигатор 3D

Легенда карты

Редактор классификатора

GPS/ГЛОНАСС монитор

Граф дорог

дополнительные модули.

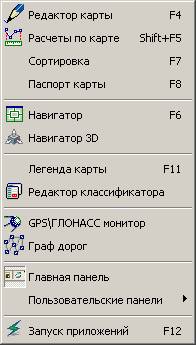

Рисунок 1.8 – Общий вид меню Задачи

Дополнительные сервисные модули запускаются через меню: Задачи – Запуск приложений. В состав дополнительных модулей входят модули формирования тематических карт и диаграмм, обработки матриц высот и обработки классификатора. Дополнительные сервисные модули, входящие в состав ГИС «Оператор» изображены на рисунке 1.9. Такая структура программного обеспечения позволяет пользователям разрабатывать собственные задачи путем замены управляющей оболочки графической среды на программу пользователя и вызова соответствующих функций из динамических библиотек через интерфейс прикладного программирования MAPAPI (1).

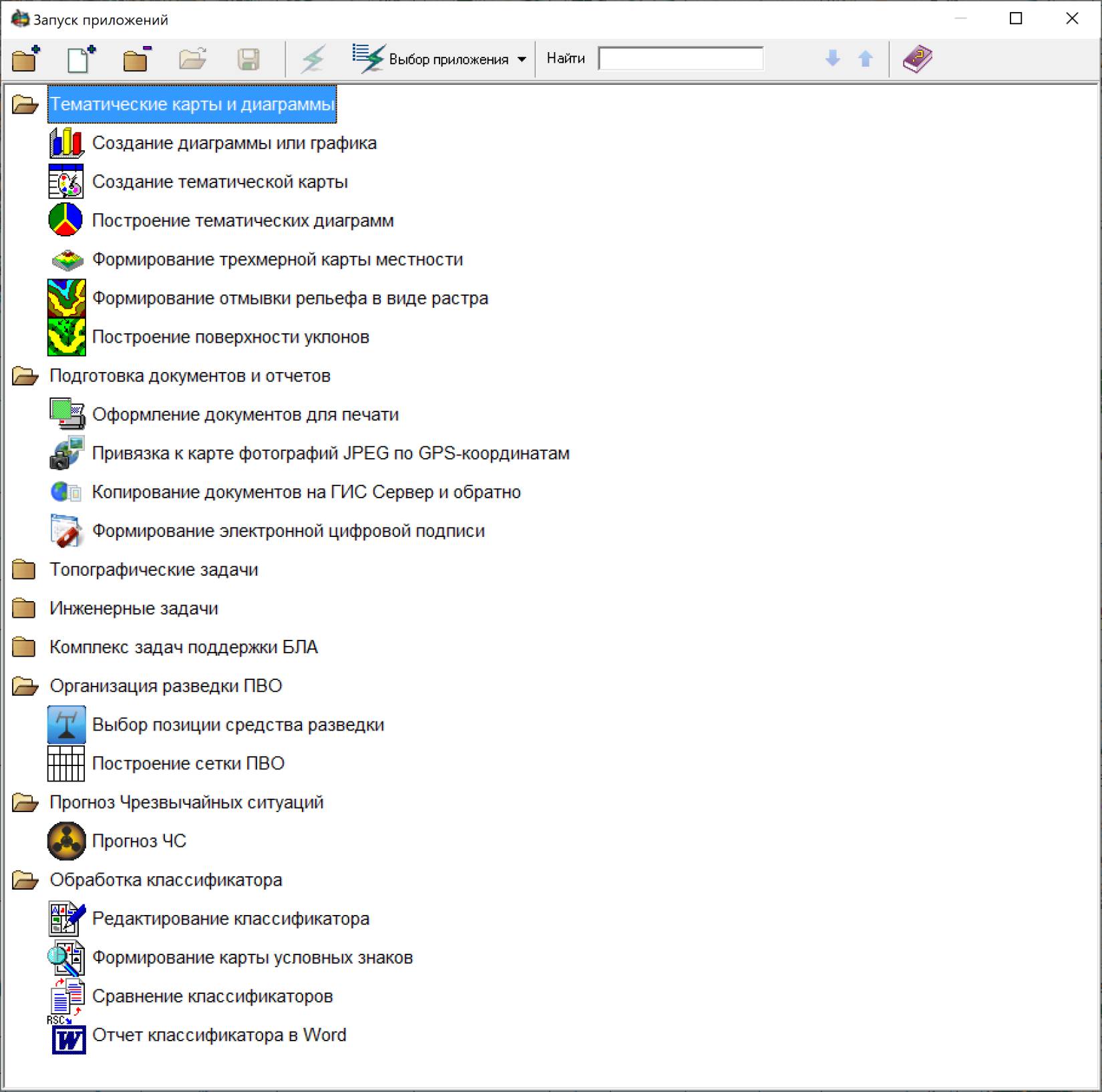

Рисунок 1.9 – Типовой состав дополнительных сервисных модулей

Контрольные вопросы

1) Для чего предназначена геоинформационная система «Оператор»?

2) Какие способы лицензирования предусмотрены для ГИС?

3) Что включает в себя CD-диск ГИС «Оператор» поставляемый в войска?

4) Какие существуют способы запуска ГИС?

5) Какие виды векторных данных поддерживаются при импорте в ГИС?

6) Какие дополнительные задачи реализованы в ГИС в интересах радиотехнических войск?

7) Какие дополнительные задачи входят в разделы «Топографические задачи», «Инженерные задачи», «Комплекс задач поддержки БЛА»?*

2. ОСНОВЫ РАБОТЫ С «ЛИСТАМИ» ЭЛЕКТРОННЫХ ТОПОГРАФИЧЕСКИХ КАРТ

Общие сведения о поставке электронных топографических карт в войска

В качестве основного обменного формата цифровой информации о местности в ВС и ряде федеральных служб РФ утвержден формат с кодовым обозначением «SXF». Как правило, каждый файл в формате SXF изготовлен на основе картометрической геоинформационной технологии, содержит цифровую картографическую информацию в линейной форме представления и соответствует по содержанию и точности одному листу топографической карты и в соответствии с ГОСТ 28441-99 (“Картография цифровая. Термины и определения”) является топографической цифровой картой (ТЦК) (3).

Цифровые топографические карты поставляются отдельными листами в соответствии с номенклатурой карт топографической службой. На рисунке 2.1 отображен список карт номенклатуры K37 масштаба 1 : 100 000.

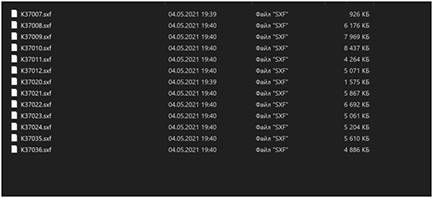

Рисунок 2.1 –

Пример поставки карт номенклатуры K37

В нашем случае предоставлены карты нескольких номенклатур с классификатором (файл расширения .rsc). Список изображен на рисунке 2.2. В зависимости от файла классификатора зависит внешнее отображение карты и наличие различных условных обозначений. Файл называется 100t03g.rsc. Исходя из названия классификатор предназначен для карт масштаба

1 : 100 000, 2003 года выпуска. В комплекте с ГИС (в папке с программой) поставляются аналогичные классификаторы 2005 года выпуска (рисунок 2.3).

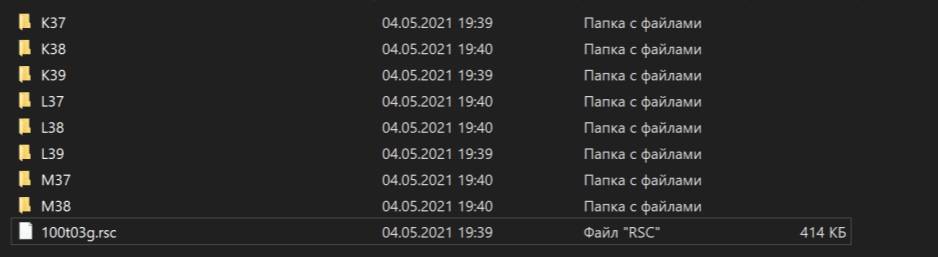

Рисунок 2.2 – Пример поставки карт нескольких номенклатур с классификатором (100t03g.rsc)

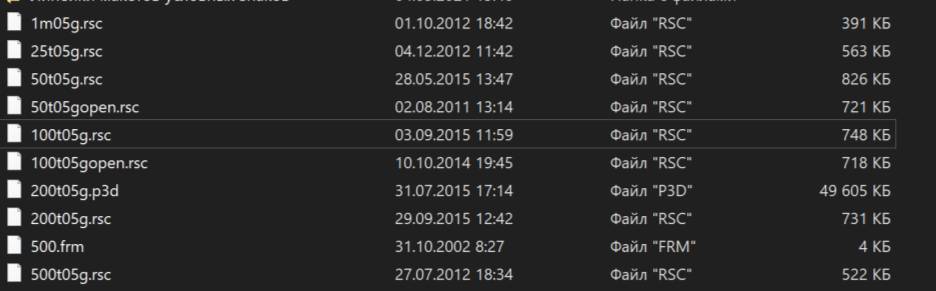

Рисунок 2.3 – Классификаторы карт, поставляемые с ГИС

Импорт отдельных листов карты

Откроем один из листов карты, сначала с классификатором 2003 года, а затем 2005 года. Для открытия карты необходимо в меню «Файл» выполнить команду «Открыть» (или нажать F3). Выбрать файл карты (в нашем примере K37007.sxf).

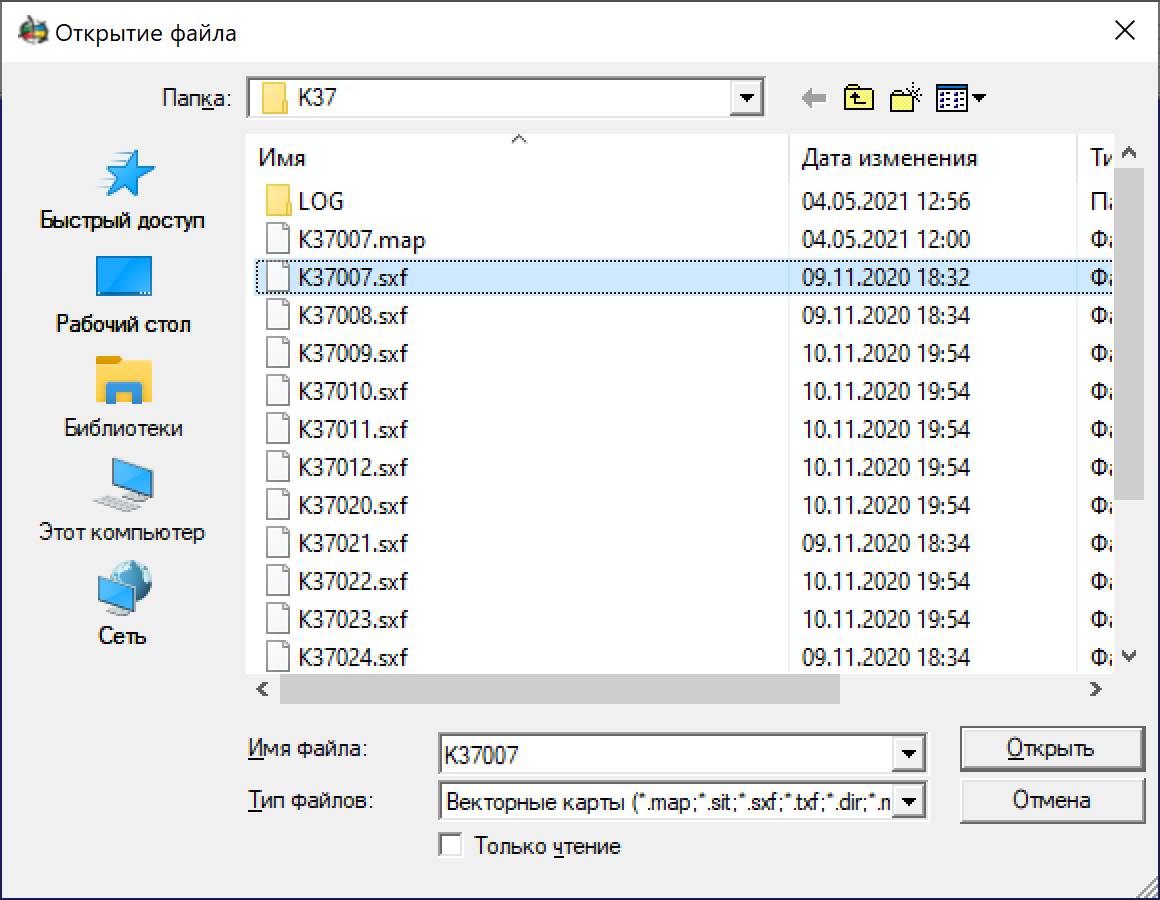

Рисунок 2.4 – Выбор файла для открытия

После выбора карты, выбрать классификатор карты. От правильности выбора классификатора зависит качество отображаемой карты.

< image l:href="#"/>

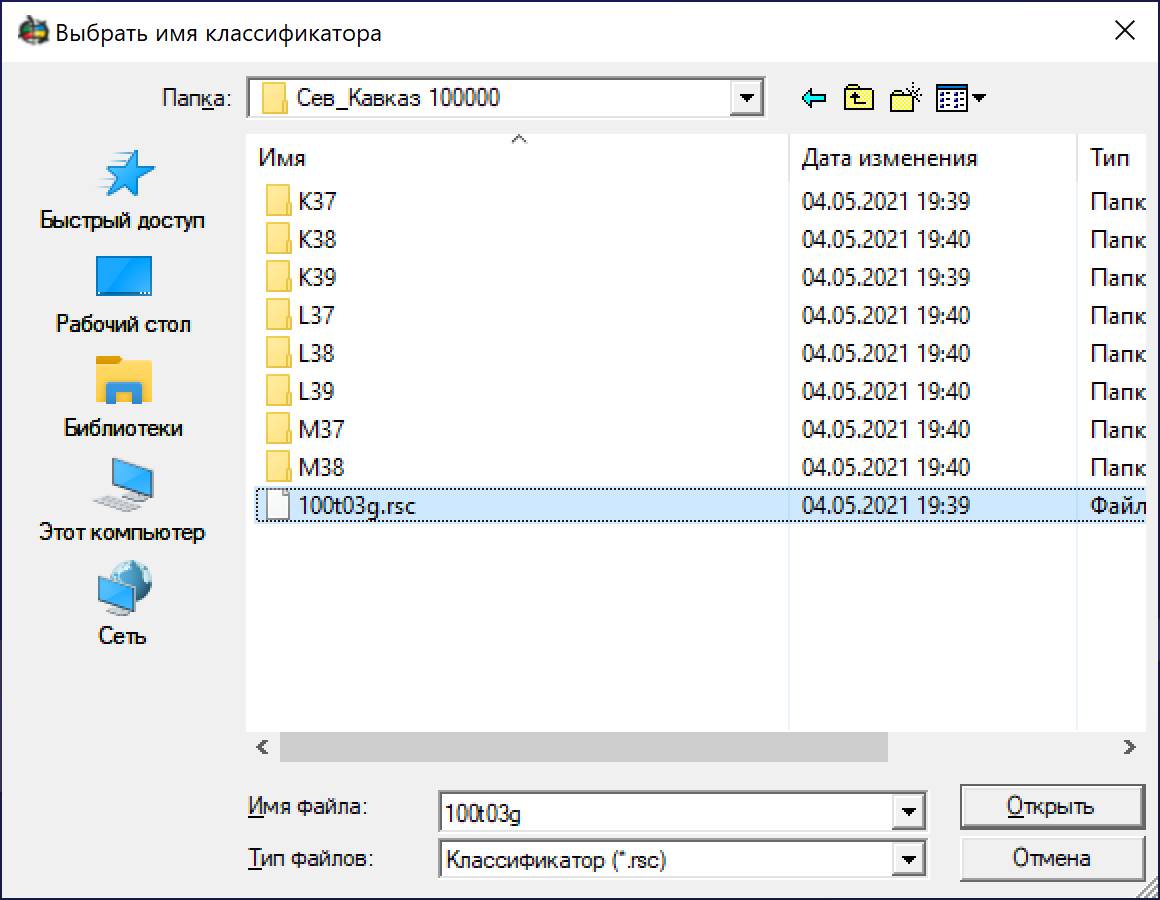

Рисунок 2.5 – Окно выбора классификатора

После выбора классификатора, отобразится информация о карте: наименование района, данные об открываемой и сохраняемой карте, выбор формата карты, номенклатура карты, тип, масштаб и количество листов.

Рисунок 2.6 – Окно импорта карты

Для открытия нажать кнопку «Выполнить» и после завершения процесса нажать кнопку «Выход». После нажатия кнопки «Выход» отобразится лист карты.

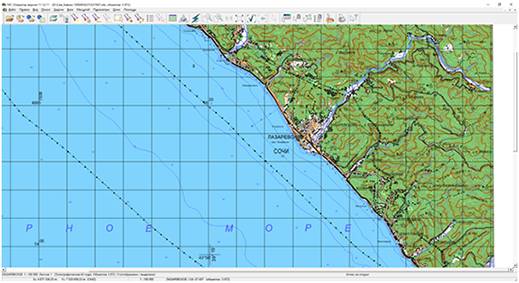

Рисунок 2.7 – Лист карты при использовании классификатора 2003 года

Рассмотрим аналогичный лист карты, но уже с классификатором 2005 года. Лист карты открытый с данного классификатора отображен на рисунке 2.8. При этом наблюдаются отличия в качестве отображения листа, таким образом, файл классификатора при импорте карты является ключевым. Файл классификатора 2005 года находится в папке с ГИС.

<
