3.Первые подводные лодки Российской Империи.

Подводная лодка К.А.Шильдера.

В 1834 г. в Петербурге на Александровском литейном заводе построили подводную лодку, ё

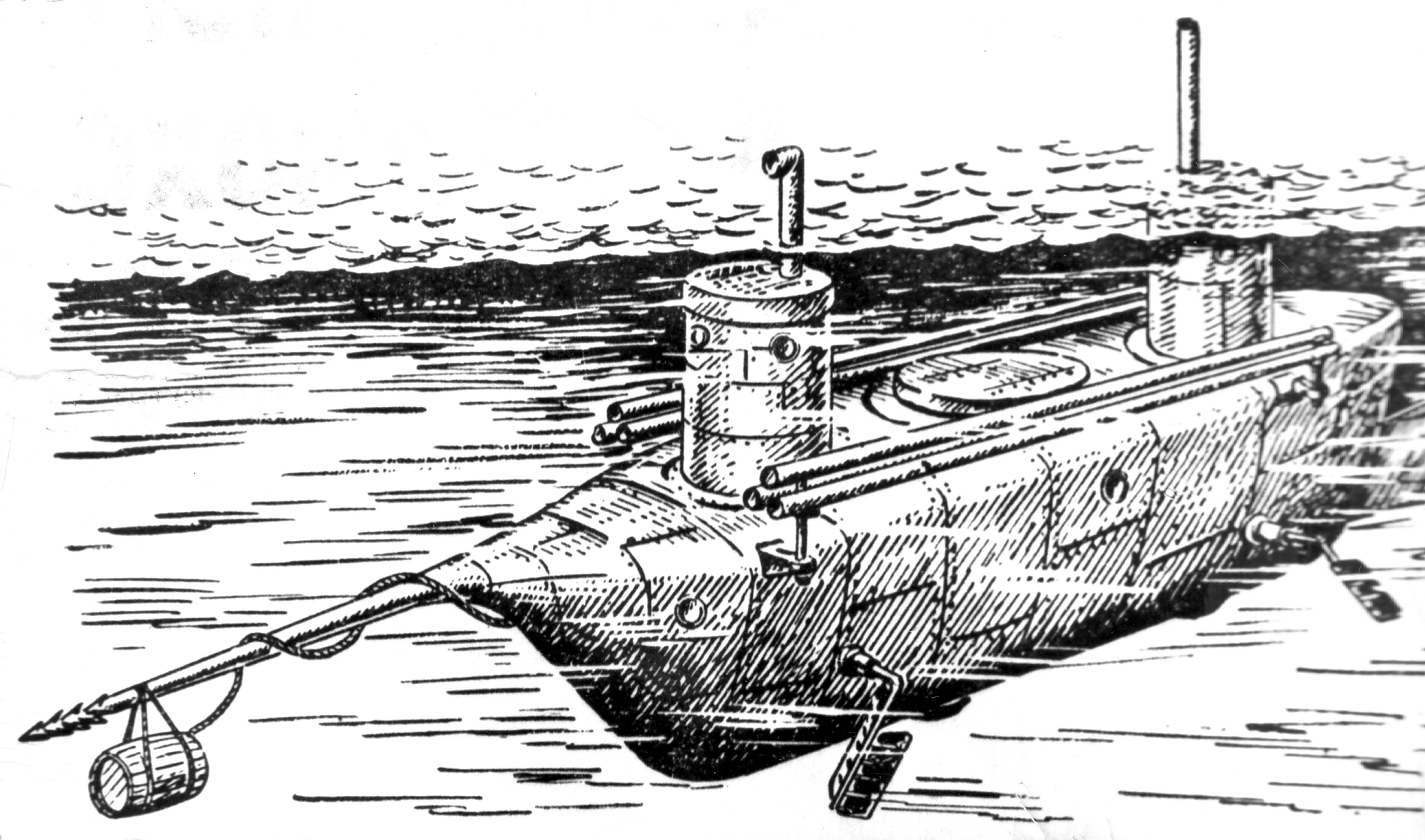

Подводная лодка Шильдера. Ф-4.

Руководил проектом военный инженер Карл Андреевич Шильдер. В подводном положении конструкция перемещалась за счёт специальных гребков, сделанных в виде утиных лапок. Они располагались вне корпуса конструкции попарно

на каждом борту. В действие их приводили матросы-гребцы. В надводном положении лодка ходила под парусом на складной мачте. Подводный корабль Шильдера имел продолговатый яйцеобразный корпус, слегка сплющенный с боков. Его длина составляла 6 м, ширина – 1,5 м, высота – 2 м.

При водоизмещении равном почти 16 т, лодка перемещалась со скоростью не более 1,5 км/ч. Необходимо отметить, что изобретатель создал своё детище из железа тогда, когда за границей применение данного материала в судостроении ещё не практиковалось. На подводной лодке Шильдера впервые в мире установили оптическую трубу для наблюдения за поверхностью моря. Она была устроена по принципу горизонтоскопа М. В. Ломоносова.

Шильдер был первым, кто практически использовал на подводном корабле оптическую трубу – прародительницу современных перископов, без которых в наши дни не обходится ни одна субмарина.

Вторая лодка была построена в 1835 г. Она долгое время

испытывалась как на Неве, так и на Кронштадтском рейде. В течение трех лет изобретатель неустанно совершенствовал свою конструкцию. В 1841г. вследствие плохой погоды подводный корабль Шильдера, не выполнил поставленной задачи. В результате ему отказали в финансировании дальнейших опытов, и труды Карла Андреевича

были преданы забвению.

ВЫВОД: подводная лодка К.А.Шильдера осуществляла движение за счёт мускульной силы моряков. На ней впервые был применён прибор стереотип ПЕРИСКОПА.

Подводная лодка И.Ф.Александровского.

В 1866 была выпущена 350-тонная лодка Ивана Фёдоровича Александровского. Она могла погружаться и относительно долго передвигаться под водой, используя поршневые пневматические машины, питавшиеся сжатым воздухом от 200 чугунных баллонов.

"Отважная, патриотическая и обильная, в случае полного успеха, важными последствиями идея г. Александровского о подводном плавании начинает осуществляться. Главный вопрос о возможности подводного плавания решён: лодка, созданная Александровским, удобно и легко опускается в воду и всплывает, а быв под водой, ходит с достаточной скоростью".

(Из переписки Морского учёного комитета. 1866 год.)

Подводная лодка Александровского. Ф-5.

Он обеспечивал скорость хода не более полутора узлов и дальность плавания всего на три мили. Это был первый подводный корабль, который вошёл в состав русского военно-морского флота. Он представлял собой оригинальное плавучее сооружение длиной около 30 м и шириной около 4 м. Полное водоизмещение лодки составляло 65 т. Обшивку корпуса изготовили из листовой стали толщиной 12 мм. Она крепилась заклёпками к семнадцати шпангоутам, которые являлись металлическим каркасом подводного корабля. Носовая часть конструкции Александровского, где располагался командный пункт и устанавливался магнитный компас, была обшита медью. Это

предохраняло навигационный прибор от влияния больших масс железа и обеспечивало точность его показаний.

ПЛ была оснащена единой для надводного и подводного хода двухвальной энергетической установкой, состоявшей из двух пневматических двигателей мощностью 117 л.с. каждый с приводом на свой гребной винт.

Внутри конструкции Александровский установил три цистерны для приёма водяного балласта при погружении. Их общая вместимость составляла около 10 тонн воды.

В кормовой, и носовой частях подводного корабля находились по одной небольшой цистерне. С их помощью регулировался дифферент лодки в подводном положении. Цистерны заполнялись водой через приёмные клапаны (кингстоны), которые открывались и закрывались внутри конструкции.

Всплытие подводного корабля на поверхность происходило с помощью сжатого воздуха. С этой целью к балластным цистернам был подведён от баллонов со сжатым воздухом специальный воздухопровод. По нему в случае возникновения необходимости всплытия пускали под большим давлением воздух, который поступал в цистерны и

выталкивал из них воду.

"Единственное, но зато весьма существенное преимущество лодки г. Александровского перед прежними изобретениями этого рода заключается в том, что и сам он не утонул ещё и спускавшиеся с ним люди живы. Г. Александровский справедливо гордится этим".

("Сборник морских статей и рассказов". Ежемесячное приложение к газете "Яхта". Июль 1878 года.)

Главным открытием Александровского является продувка воздухом высокого давления цистерн главного балласта.

Данное открытие Александровского до сих пор применяется на субмаринах всех флотов мира.

На рубеже XIX-XX вв. в руководстве Российской империи начали отчётливо понимать необходимость создания собственного военного подводного флота.

Подводная лодка И.Г.Бубнова.

В январе 1901 года по предложению главного инспектора кораблестроения России генерал-лейтенанта Е.Н.Кутейникова в Санкт-Петербурге началось профессиональное проектирование отечественных боевых подводных лодок. К этому времени уже было освоено промышленное производство электродвигателей и электрических аккумуляторов, позволяющих обеспечить движение подводной лодки в подводном положении, двигателей внутреннего сгорания, в том числе дизелей, которые обладали высокой экономичностью и оказались наиболее пригодными в качестве двигателей надводного хода. В качестве подводного оружия для подводных лодок наиболее эффективными оказались торпеды, которые позволяли им атаковать надводные суда стоящие как на якоре, так и движущиеся в открытом море. 4 января 1901 года морское министерство утвердило «Строительную комиссию подводных лодок», которую, возглавил талантливый инженер

кораблестроитель И.Г.Бубнов. Комиссия разработала проект 1-ой отечественной боеспособной подводной лодки «Дельфин».

В 1901 г. И.Г.Бубнов был назначен её строителем при Балтийском заводе, руководил её испытаниями и сдачей флоту в эксплуатацию.

Подводная лодка «Дельфин».ф-6.

29 августа 1903 года практически полностью готовую и стоявшую у достроечной стенки завода первую подводную лодку «Дельфин» посетил император Николай II. Государь остался доволен, и лодка была принята на вооружение. Так было положено начало созданию подводных сил Российского флота. Надо отметить, что постройка подводной лодки «Дельфин» носила явно экспериментальный характер и большой боевой ценности
