От Наутилуса до субмарины

Филатов Эдуард

Первой послевоенной дизель-электрической ПЛ среднего класса, стала самая массовая в ВМФ СССР ДПЛ пр.613. В январе 1946 года, Главком ВМФ по представлению ГУК утвердил Тактико Техническое Задание на проектирование ДПЛ проекта 613. В августе 1946 года было выдано ТТЗ на проект 613, а 15.08.1948 технический проект был утверждён Советским правительством. При разработке теоретических чертежей особое внимание обращалось на обеспечение высоких ходовых качеств в подводном положении. Вооружение включало четыре носовых 533-мм ТА и два кормовых 533-мм ТА. Количество запасных торпед к носовым ТА было доведено до 6, что и являлось их общим количеством запасных торпед. Лодки пр.613 строились поточно-позиционным

методом с широким использованием автоматической сварки.

Подводная лодка проекта – 613. Ф-8.

11.04.1950 на заводе № 444 (ныне Черноморский судостроительный завод) в Николаеве установкой на стапель 1-й секции состоялась закладка головной ПЛ С-61. 05.05.1951 С-61 перешла в ВМБ Севастополь. 14.07.1951 состоялись глубоководные погружения госприёмке и с 17.10.1951 по 24.05.1952 проходила государственные испытания. Всего до 1957 года на этом заводе было построено 72 ДПЛ проекта 613. На заводе "Красное Сормово" в Горьком, первую ПЛ – С-61 – заложили 13.03.1950. 01.11.1950 ПЛ прибыла в Баку, где с 31.12.1950 по 26.04.1951 проходила испытания. 09.06.1951 состоялись глубоководные погружения, а 02.12.1951 был подписан приёмный акт.

Первую подлодку среднего класса проекта 613 – С-61,строили на судостроительном заводе «Красное Сормово» семь месяцев, а потом всего за 10 дней (за семь лет было выпущено 215 лодок).

Всего предполагалось построить 340 Подводных лодок этого проекта, фактически построено 215. В своё время, они составляли основу советских подводных сил.

На смену крейсерским подводным лодкам среднего класса XIV серии, должны прийти большие ДЭПЛ проекта 611, проектирование которых было закончено в 1948 году.

Большая ПЛ пр.611 должна была вести боевые действия на океанских коммуникациях, у отдалённых Военно Морских Баз и пунктов базирования сил противника. Уничтожать его надводные корабли и суда. Решать задачи дальней оперативной разведки. Прикрывать свои конвои в океане от воздействия корабельных сил врага, а также осуществлять активные минные постановки. Для решения этих задач ДПЛ вооружалась шестью носовыми и четырьмя кормовыми 533-мм торпедными аппаратами с общим боекомплектом в 22 торпеды.

Головная ДПЛ Б-61 была заложена 10 января 1951 года на ССЗ "Судомех" г.Ленинград, спущена на воду 26 июля 1951 года и начала испытания весной 1952 г.

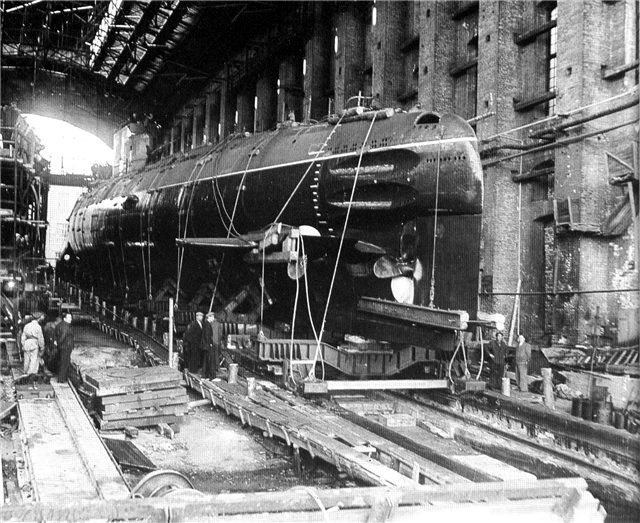

Головная ПЛ Б-61 пр.611 ZULU перед спуском на воду, 26 июля 1951 г. Ф-9.

Заказ на серию ПЛ Б-61 составлял 40 единиц, удалось построить на двух заводах в 1953-58 годах только 26 ДПЛ (8 на "Судомехе" и 18 на СМП) этого проекта. Последующие большие ДПЛ строились уже по другому проекту (641).

Несколько последних ДПЛ пр.611 (5 единиц) были переоборудованы в носители баллистических ракет, получив номер АВ-611.

Дизельная подводная лодка с

баллистическими ракетами Проект АВ611 ф-10.

В августе 1955 года принимается совместное решение ВМФ и Минсудпрома о внедрении в подводное кораблестроение новой корпусной стали АК-25 и о применении её в строительстве ДПЛ пр.641 с целью увеличения глубины их погружения. обводы корпуса остались почти те же, что и у ДПЛ проекта 611

Головную ДПЛ Б-94 заложили на заводе в Ленинграде на ССЗ "Судомех" 03.10.1957 и спустили 28.12.1957 на воду при технической готовности 64%. Эти перепроектированные корабли строились на Ново-Адмиралтейском заводе.

Всего с 1958 по 1971 было построено 58 ДПЛ этого проекта на двух заводах (45 – на "Судомехе", 13 – на Ново-Адмиралтейском).

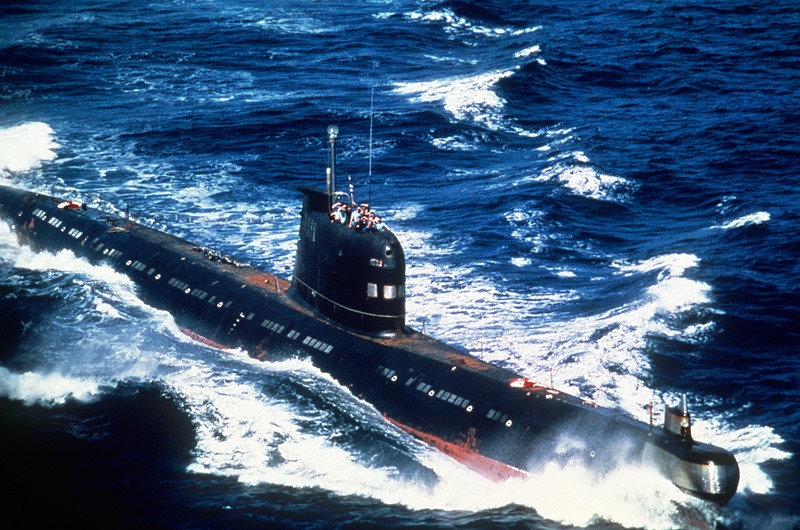

ДЭПЛ проекта – 641. Ф-11.

Эта лодка имела корпус, более приспособленный к плаванию под водой, чем у ДПЛ проекта 641.

В остальном она отличалась от базового проекта 641: аккумуляторными батареями повышенной ёмкости, лучшими условиями обитаемости и более современным радиотехническим вооружением. Носовые горизонтальные рули убирались в корпус.

Головная ДПЛ Б-443 была построена на ССЗ "Красное Сормово" в 1973 году.

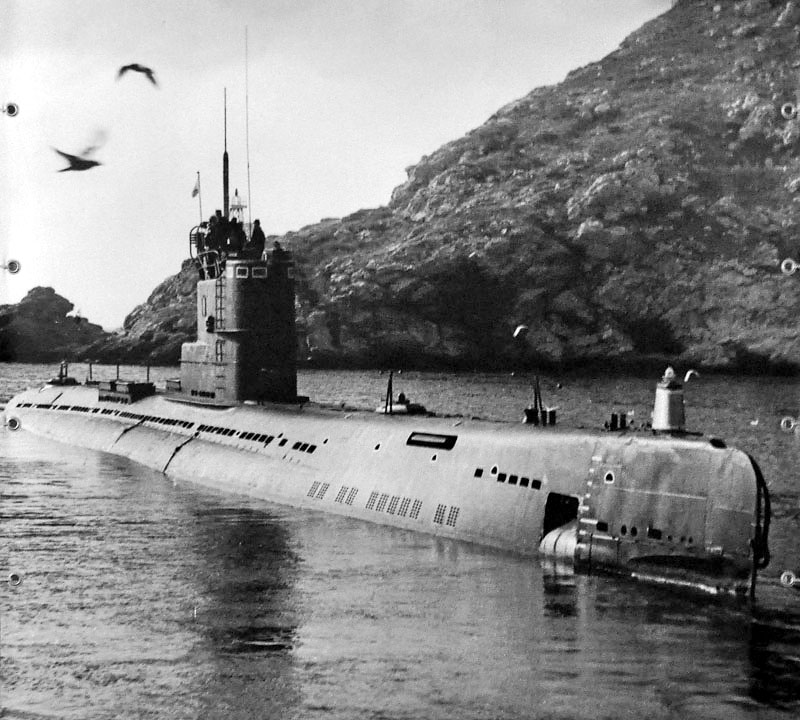

Подводная лодка пр.641Б Б-443 . ф-12.

Всего до 1982 года на этом заводе было построено 18 ДПЛ этого проекта.

Во второй половине 70-х годов было принято решение начать строительство принципиально новой ДПЛ пригодной не только для ВМФ СССР, но и для стран Варшавского договора. Предполагалась продажа этих ДПЛ и на экспорт. Эта ДПЛ пр.877, шифр «Палтус» была спроектирована в ЦКБ МТ "Рубин". Главным конструктором был назначен Ю.Н.Кормилицин, главным наблюдающим ВМФ капитан 2 ранга Г.В.Макарушин.

Эта ДПЛ имеет корпус "альбакоровской" формы и удлинённую рубку. Носовые горизонтальные рули убираются в корпус. ТТЭ лодки значительно улучшены по сравнению с предыдущими ДПЛ проекта 641 Б. Значительно снижен уровень акустического поля (в том числе и за счёт уменьшения количества гребных винтов с трех до одного), повышена степень автоматизации, что позволило сократить экипаж.

Основное вооружение ДПЛ состоит из шести носовых 533-мм ТА с УБЗ и 18 торпед различного типа. Для самообороны от авиационных средств ПЛО лодка впервые вооружена ЗРК, который создан на базе ПЗРК "Стрела-3"Все средства управления кораблём и его вооружением размещены в главном командном пункте и изолированы от остальных помещений.

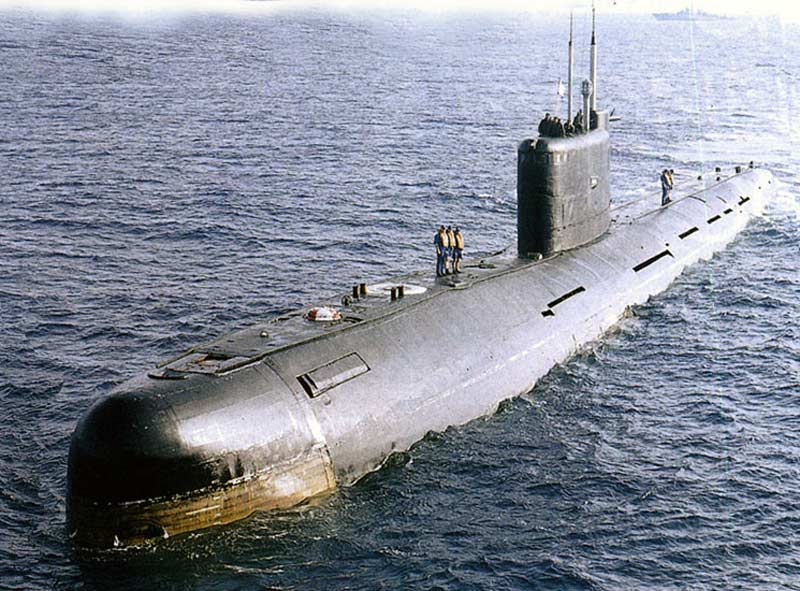

ПЛ проекта 877. Ф-13.

Принятые меры по снижению акустической заметности привели к тому, что на некоторых режимах хода шумы, издаваемые лодкой, практически не различимы на фоне естественных шумов моря.
