«Шмель»
Важнейшим постановлением от 27 мая 1957 г. разработка комплекса противотанкового управляемого вооружения по теме № 7, в дальнейшем получившего наименование «Шмель», была поручена коломенскому Специальному конструкторскому бюро (СКВ) во главе с Б.И. Шавыриным, ранее на протяжении двух десятилетий занимавшемуся разработкой .минометного вооружения во всем его многообразии – от ротного миномета до гигантской самоходной установки «Ока», предназначенной для стрельбы 420-мм минами со специальным зарядом. Создание системы управления для комплекса доверили московскому ЦНИИ-173, имевшему большой опыт разработки рулевых приводов и систем дистанционного управления различного назначения. В этой организации работы по противотанковому комплексу возглавил З.М. Персиц.
Боевая
План работ предписывал провести испытания и представить отчет по ним к концу 1958 г.
Среди заданных постановлением 1957 г. противотанковых комплексов «Шмель» рассматривался как наиболее простой. В качестве основного варианта для него предусматривалась система ручного наведения с передачей команд по проводам. Достаточно умеренными представлялись и характеристики по максимальной дальности (1,5 км) и бронепробиваемости (150 мм брони под углом 60°) – эти показатели устанавливались на уровне, вдвое меньшем по сравнению с заданными для большинства других образцов. Такое «послабление» было допущено ради снижения веса ракеты. Управляемый снаряд и наземная система наведения предназначались для стрельбы с легкой пехотной ПУ и должны были допускать перевозку в кузове автомашины. Исходя из возможности длительной переноски ракеты одним бойцом он не должен был превышать 15 кг. Вес пусковой установки также ограничивался величиной 25-30 кг.

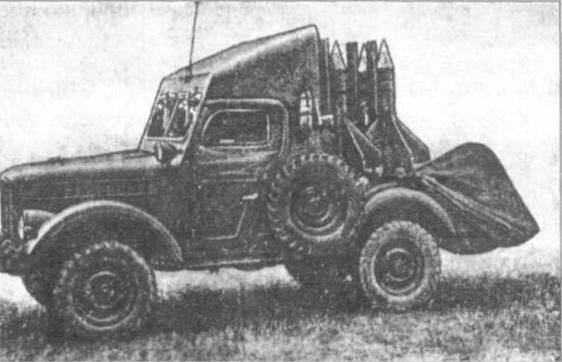

БМ 2/726 комплекса «Шмель» в походном положении
Однако необходимых предпосылок для того, чтобы выполнить важнейшее требование по стартовому весу в период разработки первой отечественной противотанковой ракеты, еще не имелось. Разработчики своевременно осознали это и представили на испытания пусть довольно тяжелый и громоздкий, но работоспособный образец.

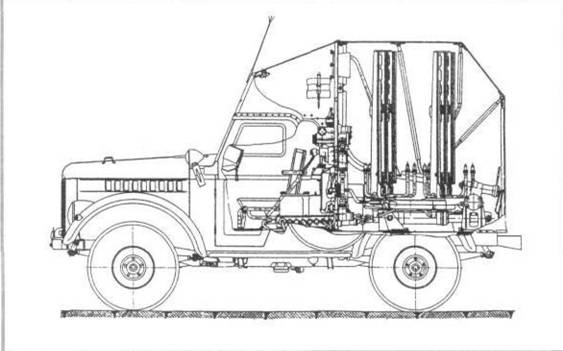

БМ 2П26 комплекса «Шмель» в походном положении
После этапа поисковых работ, в ходе которых рассматривалось множество вариантов конструктивно-компоновочных и функциональных схем, к дальнейшей разработке приняли следующий технический облик снаряда, в значительной мере преемственный по отношению к французской ракете SS- 10. Использование зарубежного опыта должно было снизить технический риск при создании первых образцов принципиально нового оружия [1, 7].
Ракета выполнена по аэродинамической схеме «бесхвостка» с Х-образным расположением четырех консолей крыльев. Кумулятивная боевая часть крепилась легкосъемным соединением к переднему аппаратурному отсеку корпуса. В нем размещались последовательно расположенные бортовая батарея, две катушки с проводами связи с наземной аппаратуры наведения и блок управления. В блок управления входили приемная аппаратура, состоящая из двух усилителей, и гироскопический блок, обеспечивавший управление и стабилизацию по крену. Гироскоп раскручивался до старта ракеты от наземного источника тока, а в полете работал на «выбеге», то есть вращался по инерции. Катушка представляла собой бобину с биметаллическим (сталь и медь) кабелем, длина которого на полкилометра превышала величину максимальной дальности.
Крыльевой отсек включал собственно крылья и часть корпуса с двигательной установкой. Для быстрого набора скорости и обеспечения старта под относительно небольшим углом наклона к горизонту тяга двигателя должна была в десятки раз превышать стартовый вес ракеты. После окончания разгона для поддержания примерно постоянной скорости на маршевом участке вполне хватало тяги почти в сто раз меньшей, чем стартовая.
Боевая
Совместить столь противоречивые требования в одном двигателе в те годы не представлялось возможным , поэтомудвигательная установка «Шмеля» включала стартовый и маршевый двигатели. Впереди располагалась цилиндрическая камера сгорания маршевого двигателя с моноблочном зарядом твердого топлива, горевшего только по заднему торцу, – остальные его поверхности были забронированы негорючим составом. Вокруг удлиненного газохода сопла маршевого двигателя размещалась кольцевая камера сгорания стартового двигателя, в которой находилось шесть пороховых шашек трехлепестковой формы. Продукты сгорания топлива стартового двигателя истекали через 12 периферийных косонаправленных сопл. Первоначально предусматривалась сезонная смена соплового блока в соответствии с ожидаемым диапазоном температур заряда, но в дальнейшем эту операцию удалось исключить.

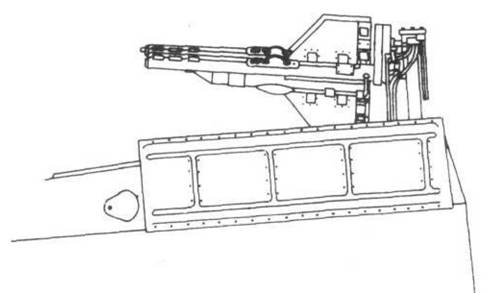

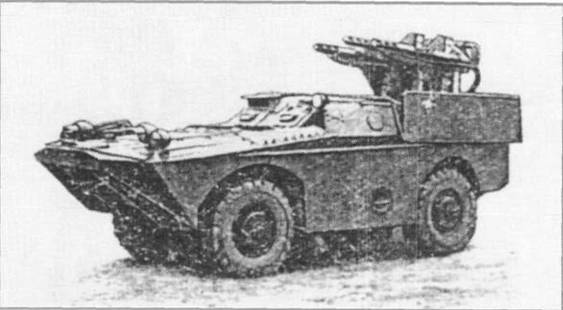

Размещение ПТУР 3М6 на машине 2П27

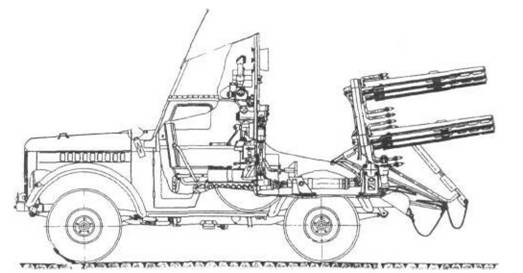

БМ2П26 в готовности к стрельбе
Крылья треугольной формы с утлом стреловидности по передней кромке 45° были выполнены в виде плоских пластин, заостренных по передней и задней кромкам. На задней кромке каждой из плоскостей располагались интерцепторы, обеспечившие управление по каналам тангажа и курса. Интерцепторы, представлявшие собой небольшие расположенные поперек потока пластины, могли совершать колебательные движения с частотой 10 Гц. При этом, выдвигаясь в поток, они оказывали на него возмущающее воздействие, приводящее к росту давления на поверхность крыла в зоне впереди интерцептора. Возникающий аэродинамический момент разворачивал ось ракеты в нужном направлении. Выбор интерцепторов для управления ракетой позволил использовать в качестве привода легкие и относительно простые электромагниты, что обеспечило большую надежность в сравнении с более мощными пневматическими или гидравлическими рулевыми машинами. Интерцепторы были непосредственно связаны с якорями электромагнитов.
В одной из плоскостей, ближе к законцовке, размещались дополнительные интерцепторы для управления по крену. В принципе, имелась возможность использовать для управления по крену интерцепторы каналов тангажа и рысканья, но это усложнило бы бортовую аппаратуру и грозило возможными трудностями при отработке. В плоскости, свободной от интерцепторов крена, устанавливалась пара трассеров с различными уровнями светимости. Один из них, выбранный в зависимости от условий освещенности местности, задействовался для слежения за ракетой.

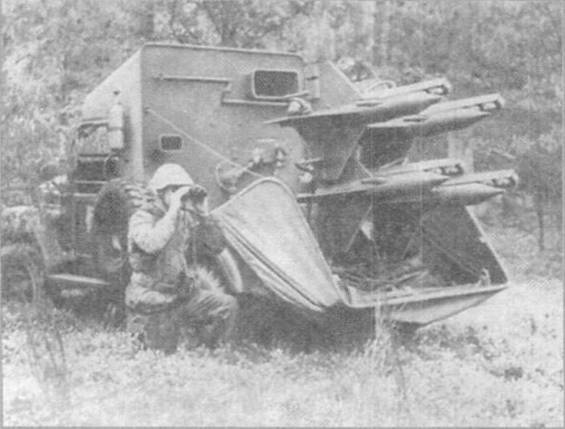

Наземная аппаратура включала пульт оператора, следившего за целью и снарядом через бинокулярный прицел и выдававшего команды управления – «вверх», «вниз», «влево», «вправо» – посредством отклонения рукоятки на пульте на угол до 40° в любую сторону.
Во избежание столкновения с землей в течение первых 2…3 с после старта ракета управлялась по командам оператора только в горизонтальной плоскости, а в вертикальной отрабатывала программную траекторию с выходом на линию визирования «оператор – цель».

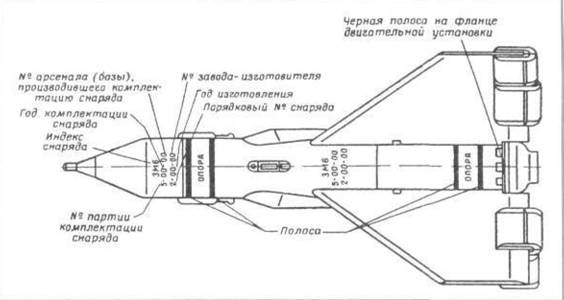

Ракета 3М6 комплекса «Шмель»
Летная отработка началась в апреле 1958 г. бросковымп испытаниями с пусками неуправляемых макетов снаряда для подтверждения работоспособности проводной линии, изучения процесса схода с направляющей и движения на первых секундах полета. На этом этапе удалось устранить имевшие место при первых пусках обрывы провода, обеспечив его успешное сматывание с катушки со скоростью более 1000 витков в секунду.
