Отечественные противотанковые комплексы

Ангельский Ростислав Дмитриевич

Следует отметить, что «Малютка» стала первой в нашей стране ракетой с одноканальной системой управления, доведенной до принятия на вооружение и постановки в серийное производство.

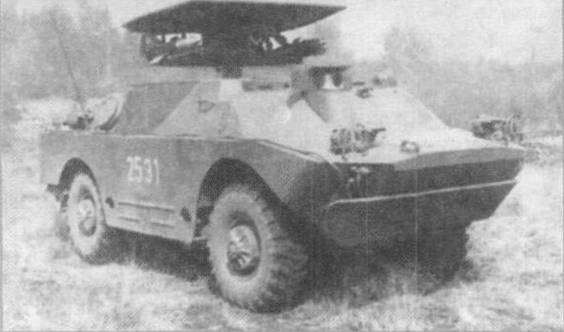

Боевая машина 9П122 комплекса «Малютка»

Оператор 9С415

комплекса «Малютка» с пультом управления

В целом ракета 9М14 состояла из пристыковываемой перед пуском боевой части 9Н110 и крыльевого отсека. Соединение их производилось очень быстро, с использованием замков. В крыльевом отсеке по оси последовательно располагались маршевый двигатель, рулевая машина и гироскоп. В кольцевом пространстве вокруг маршевого двигателя размещалась камера сгорания стартового двигателя с многошашечным зарядом, а за ней – катушка проводной линии связи. На наружной поверхности корпуса ракеты установлен трассер.

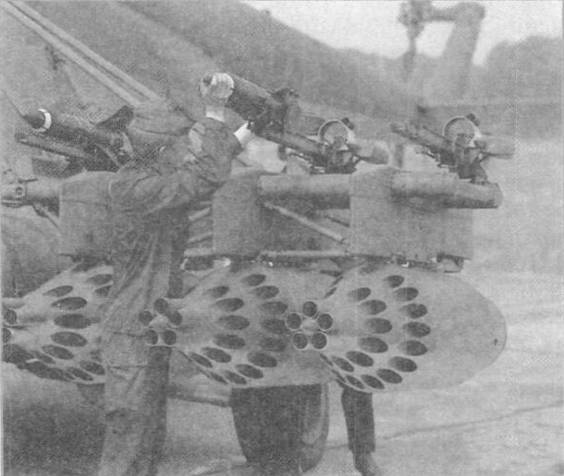

ПТУР «Малютка» на вертолете Ми-8 (армия ГДР)

Крылья ракеты 9М14 в транспортном положении складывались навстречу друг другу, так что поперечные габариты не превышали 185x185 мм при размахе разложенного крыла 393 мм. Длина собранной ракеты составляла 860 мм при диаметре 125 мм, масса – 10,9кг. Ракета обеспечивала поражение целей с толщиной брони 200 мм под углом 60° к нормали на дальностях от 500 до 3000 м.

Для переносного комплекса 9К11 была принята переноска ракеты с пусковой направляющей в заплечном чемодане-ранце 9П111. В боевом положении корпус чемодана-ранца служил основанием пусковой установки. Два бойца противотанкового расчета несли вьюки № 2 и № 3 – чемоданыранцы с ракетами весом 18,1кг и пусковыми установками, а их командир, он же старший оператор (наводчик), нес вьюк №1 – пульт управления 9С415 с монокулярным визиром 91П16 и аппаратурой наведения, весивший 12,4 кг. Комплекс переводился в боевое положение за 1 мин 40 с.

Самоходный вариант комплекса размещался на БРДМ. Боевая машина 9П110 имела боекомплект из 14 ракет, 6 из которых размещались на направляющей пусковой установки. Скорострельность составляла 2 выстр./мин. Боевая машина оснащалась комплектом аппаратуры 9С414, в который входили пульт оператора 9В832 и ряд других блоков. Кроме того, машине придавался выносной пульт оператора 9В833М с визиром 9Ш16. Перевод из походного поло жения в боевое занимал 20 с, обратные операции 2 мин 30с. Экипаж 9П110 состоял из двух человек, масса составляла 6,1 т.

Разработчики комплекса придавали большое внимание снижению трудоемкости изготовления ракеты и снижению ее стоимости. В корпусе боевой части и крыльевого отсека ракеты широко использовались пластмассы, из стеклопластика изготавливался чемодан-ранец для переноски ракеты.

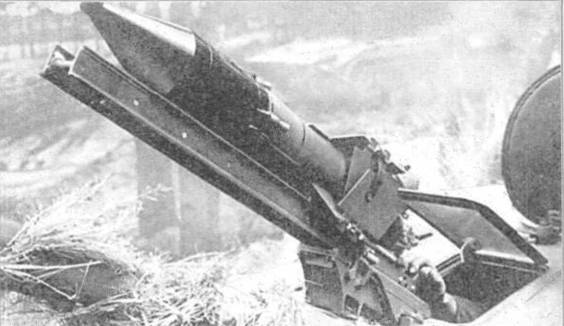

Загрузка боекомплекта в БМ комплекса «Малютка»

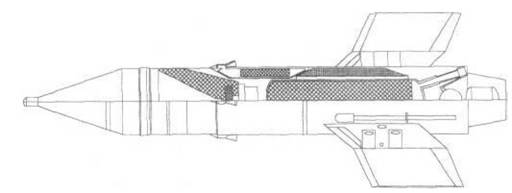

Компоновка ПТУР «Малютка»

Переносной

вариант комплекса, а также созданный в инициативном порядке макетный образец боевой машины прошли большой объем испытаний с пусками ракет еще в 1961 г. Однако к концу года было принято решение повысить степень унификации переносного и самоходного комплексов, что потребовало внесения ряда доработок и несколько замедлило проведение совместных испытаний. Тем не менее, к 20 декабря следующего года комплексы успешно завершили испытания и 16 сентября 1963 г. были приняты на вооружение.

В дальнейшем ракету модернизировали с присвоением обозначения 9М14М. При этом ее оснастили более совершенной боевой частью, контакты взрывателя перенесли с боевой части на двигатель; был введен дополнительный бугель.

Совершенствовалась и наземная часть комплекса. В 1968 г. была разработана новая боевая машина 9П122 на шасси БДРМ-2. Еще раньше комплекс «Малютка» вошел в состав вооружения первой в мире боевой машины пехоты БМП-1. Боекомплект составил 4 ПТУР, которые вручную устанавливались на направляющую, закрепленную над стволом 73-мм гладкоствольного орудия. Наведение обеспечивалось аппаратурой 9С420.

Установка ПТУР 9М14 «Малютка» на направляющую пусковой установки БМП-1

Позднее аналогичное вооружение получила и боевая машина десанта БМД-1, но боекомплект включал только три ракеты.

В 1969 г. завершилась разработка полуавтоматического варианта комплекса – «Малютка-П». Вес собственно ракеты, получившей наименование 9М14П, возрос незначительно – до 11,4 кг. Специально для нового комплекса была создана боевая машина 9П133 на шасси БРДМ-2. Новая ракета 9М14П могла применяться и в составе переносного комплекса, но только в прежнем, ручном, режиме наведения. Наземная аппаратура полуавтоматического комплекса оказалась более громоздкой, что исключило ее применение в переносном комплексе.

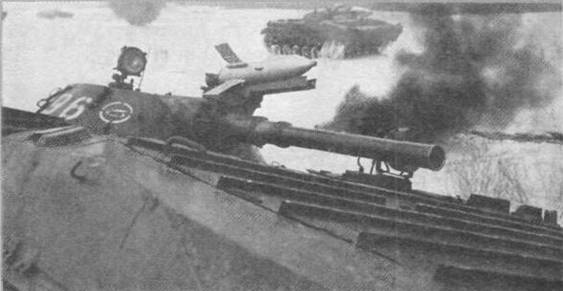

ПТУР «Малютка» на БМП-1

Наибольший показатель бронепробиваемости – 520 мм – был достигнут в модификации ракеты 9М14МП1. [27]

Наиболее эффективным оказалось первое массовое применение комплексов типа «Малютка» в ходе «Войны судного дня» на Ближнем Востоке в 1973 г. По оценкам арабской стороны, этими комплексами уничтожили около 800 израильских танков [21].

Помимо использования в переносных и самоходных комплексах в первой половине шестидесятых годов проводились работы по оснащению комплексами «Малютка» танков ПТ-76, Т-62, Т-10М, но до принятия на вооружение эта техника не дошла.

Уже в 1963 г. проводились работы по размещению шести «Малюток» на вертолете Ми-1МУ. В 1974г. был создан и в дальнейшем выпускался для поставок на экспорт вертолет Ми-8ТБ, отличавшийся от Ми-8ТВ применением шести «Малюток» вместо четырех «Фаланг».

Как известно, производство вертолетов Ми-2 было передано в Польшу, где был разработан ряд боевых модификаций Ми-2, в том числе созданный в 1979 г. M1-2URP, вооруженный четырьмя «Малютками».

Собственно ракетный комплекс производился в Болгарии, Иране, Югославии и Китае.
