За рубежом комплекс получил кодовое наименование AT-1 SNAPPER.

В дальнейшем снятые с вооружения ракеты использовались в качестве средства развертывания детонирующих удлиненных зарядов в установлен ных на танках системах дистанционного разминирования.

Несмотря на относительно непродолжительную эксплуатацию, комплекс «Шмель» вошел в историю как первый отечественный противотанковый ракетный комплекс. Его разработка позволила коллективу коломенских конструкторов приобрести опыт, необходимый для создания комплекса «Малютка» и других выдающихся образцов ракетной техники. В создании комплекса «Шмель» принял активное участие прославленный впоследствии конструктор С.П. Непобедимый. Он сравнительно быстро прошел путь от молодого специалиста до заместителя главного конструктора, а после смерти организатора СКВ Б.И. Шавырина возглавил этот известный коллектив.

«Фаланга»

Постановление 1957

г. наряду с работами по будущему комплексу «Шмель» предписывало выполнение темы № 8, так же предусматривавшей разработку пехотного реактивного управляемого противотанкового снаряда с легкой ПУ с аналогичными умеренными характеристиками по дальности и бронепробиваемости, но отличавшегося тем, что наряду с проводной предусматривалась также и радиолиния управления. Поэтому ограничения по массе снаряда были менее жестки – до 15…20кг.

Работу поручили коллективу А.Д. Надирадзе, трудившемуся в московском Государственном союзном НИИ-642. Еще в 1943 г. работавший в то время в ЦАГИ Надирадзе разработал один из первых отечественных противотанковых гранатометов. С середины пятидесятых годов, уже в НИИ-642, он работал над первыми советскими управляемыми противотанковыми снарядами («УПС»), проектировавшимися в двух вариантах – УПС-П с управлением по проводам и УПС-Р, наводимый по радиолинии. При разработке этих ракет широко использовался обширный научно-технический опыт, накопленный коллективом Надирадзе в ходе создания нескольких типов авиационных управляемых бомб, одна из которых, «Чайка», была принята на вооружение и запущена в серийное производство.

Опытные ПТУР конструкции А.Д. Надирадзе

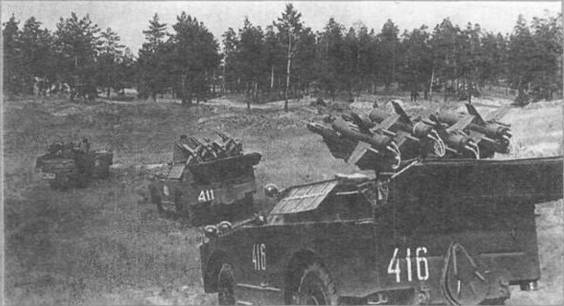

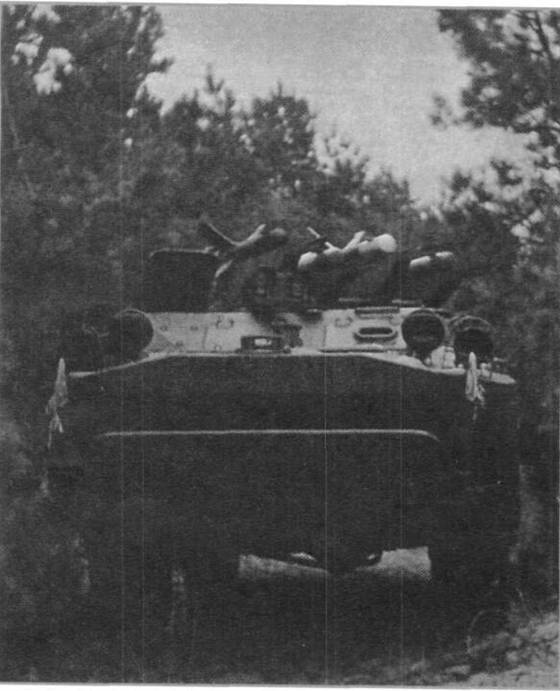

Боевые машины 9П32 комплекса «Фаланга» на учениях

Работы по обоим вариантам УПС довели до стадии агрегатной отработки и начала летных испытаний, что создавало достаточные предпосылки для успешного решения задачи, поставленной майским постановлением 1957 г. Однако уже в том же году НИИ-642 был передан в распоряжение известного конструктора В.Н. Челомея. Постановлением от 26 мая 1958 г. НИИ-642 окончательно преобразовали в филиал возглавляемого Челомеем реутовского ОКБ-52, а его тематика была полностью переориентирована на разработку управляемых крылатых ракет для флота. Все материалы по УПС приказали передать в СКВ Б.Н. Шавырину. Надирадзе и ряд его сотрудников перешли в НИИ-1 ГКОТ, где в дальнейшем достигли выдающихся успехов в создании управляемых баллистических ракет на твердом топливе оперативно-тактического и стратегического назначения.

Тем не менее, работы по теме № 8 продолжились, но в качестве головного разработчика противотанкового управляемого снаряда было определено ОКБ-16 во главе с А.Э. Нудельманом, с довоенного времени успешно разрабатывавшее авиационное пушечное вооружение. Ранее, по майскому постановлению 1957 г., ОКБ-16 и было поручено создание управляемых снарядов для истребителя танков завода № 183 по теме № 2 и для легкого плавающего танка с реактивным управляемым вооружением Сталинградского тракторного завода по теме № 5, получившей обозначение «Коралл». Однако вскоре разработку снаряда по теме № 2 «Дракон» передали в ЦКБ-14, а работы по теме № 5 не получили дальнейшего развития из-за перегруженности разработчиков системы радиоуправления – сначала КБ-1, а затем НИИ-2, – другими, более приоритетными темами.

Постановлением от 4 июля 1959 г. работы по теме «Коралл» прекращались, а тема № 8 была официально передана ОКБ-16. Головным разработчиком системы радиоуправления по теме № 8 «Фаланга» остался руководимый Н.И. Беловым НИИ-648, ранее успешно создавший аналогичные системы для управления авиабомбами конструкции АД. Надирадзе и работавший с ним по теме «УПС». Постановление 1959 г. также определило переход от переносного комплекса к самоходному с размещением на БРДМ и допустило возможность увеличения веса управляемого противотанкового снаряда до 30 кг при повышении максимальной дальности до 2,5 км.

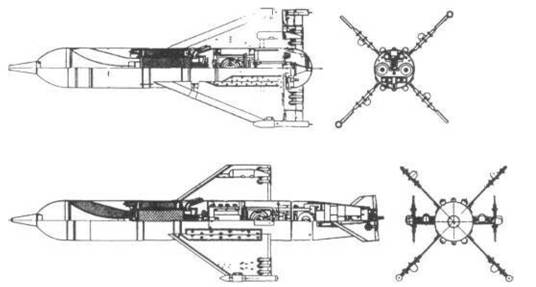

Компоновка ракеты ЗМ17 комплекса «Фаланга»

Опыт, ранее накопленный ОКБ-16 и НИИ-648, позволил завершить разработку комплекса «Фаланга» в крайне сжатые сроки.

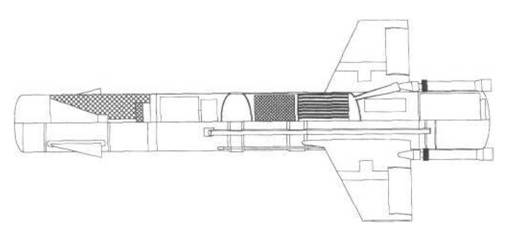

Общая компоновочная схема ракеты ЗМ11 комплекса «Фаланга» только отдаленно напоминала «Шмель».

С учетом ограничений подлине, связанных с размещением на БРДМ, боевая часть была выполнена с притуплённым обтекателем. Применение радиоканала управления ракетой потребовало размещения в хвостовой части ракеты довольно громоздкой, в соответствии с элементной базой тех лет, приемной аппаратуры. Исходя из этого, двигательная установка была выполнена по схеме с двумя косонаправленными соплами и, как на «Шмеле», включала стартовый и маршевый двигатели. В качестве органов управления по всем каналам были приняты расположенные у задней кромки крыльев элевоны. Для питания пневматических рулевых машин на борту размещался воздушный аккумулятор давления – баллон со сжатым воздухом. Сжатый воздух поступал и на турбогенератор, обеспечивавший электрическое питание. Благодаря этому на ракете не пришлось устанавливать чувствительные к температурным условиям батареи или аккумуляторы на ракете. В отличие от «Шмеля» ракета комплекса «Фаланга» на пусковой установке размещалась по Х-образной схеме, а после старта, разворачиваясь по крену на 45°, совершала полет с крестообразным расположением крыльев. При этом для более эффективной компенсации силы тяжести в горизонтальной плоскости располагался небольшой дестабилизатор, так что в канале тангажа аэродинамическая схема ракеты становилась как бы промежуточной между «уткой» и «бесхвосткой». На горизонтальной паре консолей устанавливались трассеры.

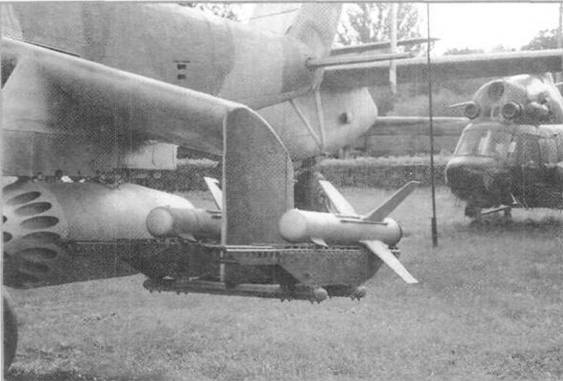

ПТУР «Фаланга» на вертолете Ми-24

За счет складывания консолей крыла поперечные габариты в транспортном положении составляли всего 270x270 мм. Раскрытие консолей при подготовке к боевому применению производилось вручную, после чего размах крыла составлял 680 мм. Диаметр корпуса ракеты равнялся 140 мм при длине 1147 мм.

Фактически работы по «Фаланге» в ОКБ-16 развернулись за год до принятия июльского постановления 1959 г. С августа 1958 г. по июль 1959 г. было проведено более 100 подрывов боевой части, 84 пуска бросковых и программных ракет. Для начала использовалась стационарная пусковая установка, с которой провели 67 баллистических и 20 управляемых пусков. Затем изготовили макетную боевую машину на БРДМ. К августу 1959г. с нее выполнили два программных и шесть управляемых пусков.

Наряду со «Шмелем» комплекс «Фаланга» 28 августа 1959 г. продемонстрировали руководству Вооруженных Сил, после чего задолго до окончания испытаний решили заказать изготовление в 1960 г. 1000 ПТУР и 25 боевых машин на БРДМ.

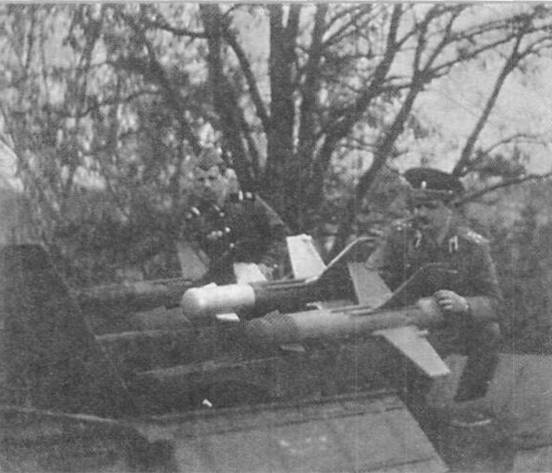

Установка ПТУР «Фаланга» на 9П32

Заводские испытания начались 15 октября. Первые пять пусков прошли неудачно – сказались ранее скрытые недостатки наземной системы радиоуправления. Далее отработка шла относительно благополучно, и в 27 пусках 80% ракет попали в цель. Успешно прошли и пять последующих пусков. По мере продвижения работ выявился и ряд недостатков. Как и при отработке «Шмеля», сказалась неотработанность двигателей. Разработавший топливные заряды НИИ-6 пытался объяснить аварии с двигателями дефектами конструкции – прогаром незащищенного теплоизоляцией корпуса, зашлачиванием сопла из-за отсутствия фиксирующей заряд диафрагмы. Как выяснилось в дальнейшем, взрывы происходили из-за пористости зарядов.

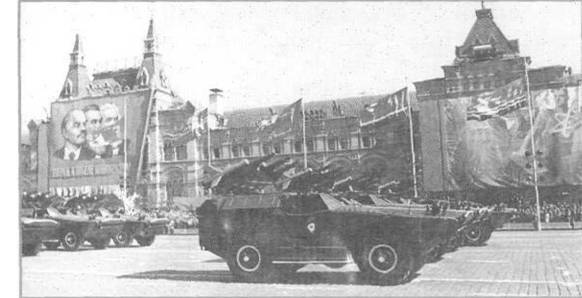

Боевая машина 9П32

Потребовалось изменить технологию их изготовления.

Баллон со сжатым воздухом спустя 10… 12 суток после заправки начинал терять давление, что существенно затрудняло эксплуатацию, хотя формально и не противоречило тактико-техническим требованиям еще не накопившего достаточный опыт заказчика.

Противотанковый комплекс 2К8 «Фаланга» был принят на вооружение согласно постановлению от 30 августа I960 г. – всего на месяц позже, чем «Шмель». По максимальной дальности – 2500 м – «Фаланга» превосходил «Шмель» на 25/6, по бронепробиваемости – 560 мм – почти вдвое. При этом стартовый вес ракеты составлял 28,5 кг, а вес боевой машины 2Щ2 – 6050 кг – почти на 100 кг, больше, чем у аналогичной машины «Шмеля». Время перехода из походного в боевое положение составляло 30 с, но подготовка аппаратуры к пуску ракет продолжалась 2…3 мин. При том же общем боекомплекте боевая машина «Фаланги» несла больше ракет на направляющих пусковой установки. С другой стороны, комплекс «Фаланга» был значительно сложнее и дороже, чем «Шмель». Тем не менее, что наиболее важно, жизненный путь радиоуправляемой «Фаланги» оказался намного длиннее, чем у ее сверстника.
