За основу была принята хорошо зарекомендовавшая себя, устойчивая к организованным помехам система наведения по лазерному лучу. Исходя из тенденций роста защищенности основных боевых танков, боевая часть была выполнена в «гаубичном» калибре 152 мм – большем, чем у всех отечественных ПТУР второго поколения. Для обеспечения гибкости боевого применения комплекса – придания возможности пуска ракет не только с боевых машин самоходного комплекса, но и с выносных пусковых установок – массу ТПК с ракетой ограничили 30 кг. Однако с учетом значительной массы боевой части и требуемого диапазона дальностей это ограничение исключило возможность достижения сверхзвуковой скорости. При большом диаметре и умеренной массе ракета была выполнена в относительно небольшом удлинении – 8, что соответствовало применению общей компоновочной схемы,

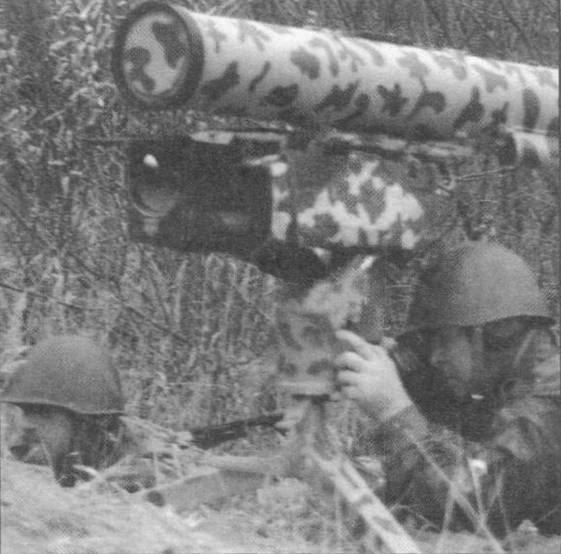

ПТРК «Корнет-Э» на огневой позиции

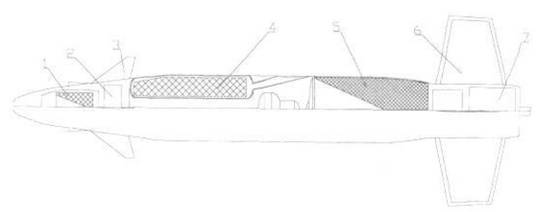

Компоновка рекеты комплекса «Корнет»
В передней части корпуса ракеты размещены предзаряд тандемной боевой части (1) и элементы воздушно-динамического привода полуоткрытой схемы (3) с лобовым воздухозаборником. Раскрываемые из ниш вперед по полету аэродинамические рули (3) расположены в одной плоскости. Далее размещен РДТТ (4) с хвостовым расположением двух косонаправленных сопл, а за ним – основная кумулятивная боевая часть (5). В хвостовой части располагаются элементы системы управления (7), в том числе приемник лазерного излучения.

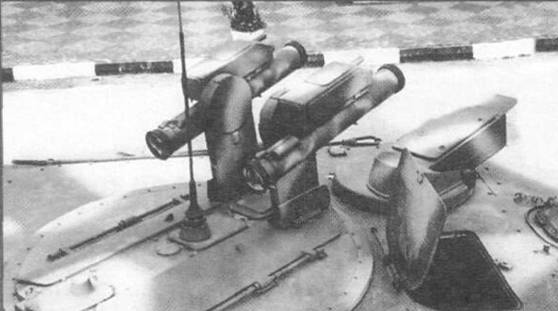

ПУ самоходного ПТРК «Корнет»

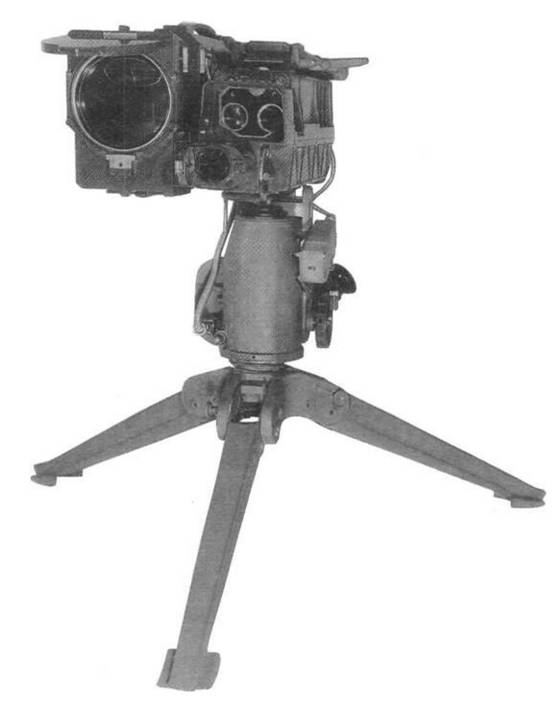

Пусковая установка ПТРК «Корнет-Э»
Дозвуковая скорость полета позволила применить отработанные КБП на ПТУР второго поколения выполненные из гибких тонких листов стали крылья-«дутики» (6), раскрываемые после старта под действием собственных сил упругости. Пара из четырех консолей крыла располагается в плоскости аэродинамических рулей.
Ракета комплекса «Корнет-Э» и ее ТПК
Ракета обеспечивает поражение целей с толщиной брони до 1000… 1200 мм на дальностях от ОД до 5,5 км. Масса транспортно-пускового контейнера с ракетой составляет 27 кг, длина-1200 мм. Бронепробиваемость боевой части ракеты оценивается в 1000 мм [11].
Впервые экспортный вариант комплекса- «Корнет-Э» был представлен в 1994г. на выставке в Нижнем Новгороде.
Размещенная на треноге выносная пусковая установка массой 26 кг включает в себя прицельное устройство, выполненное в одном блоке с лазерным излучателем канала наведения. Пусковая установка может комплектоваться тепловизионным прицелом ШН-79 «Метис-2» массой 11 кг, обеспечивающим обнаружение целей на дальности до 4 км и пуск ракет на дальности до 2,5 км [7]. Пусковая установка обеспечивает наибольшую гибкость применения – она может перевозиться на различных автомобилях, БТР и БМП, а при необходимости – переноситься боевым расчетом.

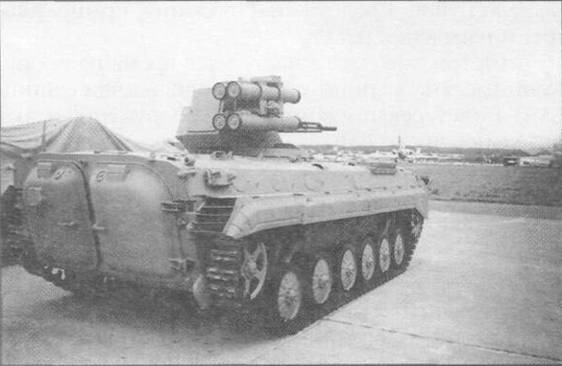

Модуль вооружения «Кливер» на шасси БМП-1
Помимо данного варианта создана боевая машина самоходного ракетного комплекса на шасси БМП-3. Выдвижная наводимая пусковая установка включает в себя две направляющие для подвески ТПК с ракетами, сверху которых размещены
Проработана колесная боевая машина на шасси бронетранспортера семейства БТР-80 с боекомплектом -12 ракет в ТПК, 8 из которых находятся в автомате заряжения, а также размещение комплекса на открытом бронетранспортере по типу «Хаммер». В последнем варианте боекомплект составляет 9 ракет в ТПК, в том числе 4 на пусковой установке [12].
В последние годы тульским КБП разработан модуль вооружения «Кливер», представляющий собой башенную установку, пригодную для размещения на боевых машинах БМП-1 и БМП-2 взамен штатного боевого отделения, а также для применения на бронетранспортерах, в долговременных оборонительных сооружениях, на катерах. Помимо пусковой установки комплекса «Корнет» модуль «Кливер» включает в себя 30-мм автоматическую пушку, средства наблюдения, прицеливания и наведения ракет.

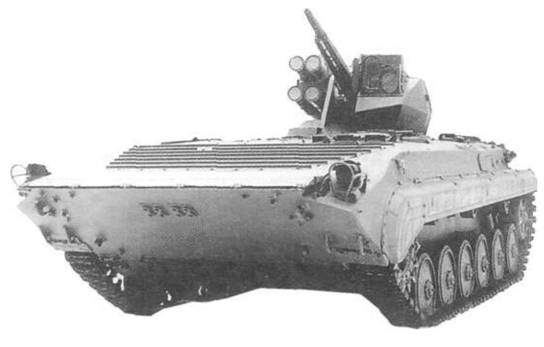

Модуль вооружения «Кливер» на шасси БМП-1

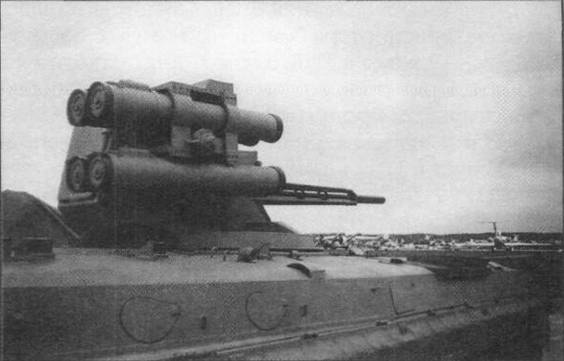

ПТУР «Корнет» в составе вооружения модуля «Кливер»
С учетом того что в настоящее время на вооружении десятков армий мира состоят тысячи единиц БМП-1 с устаревшим комплексом вооружения и значительное число БМП-2, их модернизация с применением модуля «Кливер» представляется весьма перспективным направлением работ по повышению эффективности боевых машин пехоты.
«Корнет- MR»
КБП разрабатывает ПТРК средней дальности «Корнет-MR» с максимальной дальностью 2…2,5 км при бронепробиваемости до 1000мм, который предназначен для замены комплекса «Метис-М» [11]. Предусматривается транспортировка комплекса расчетом из двух бойцов, один из которых переносит пусковую установку, а второй – две ракеты в ТПК.

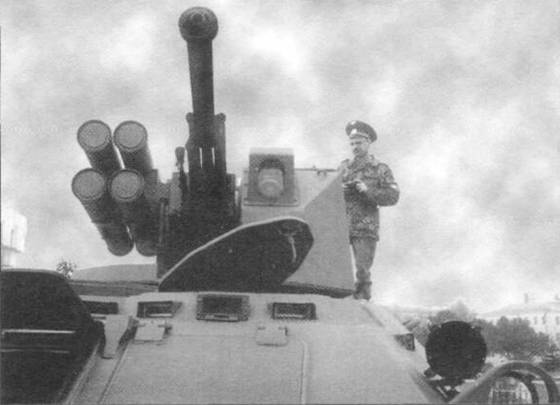

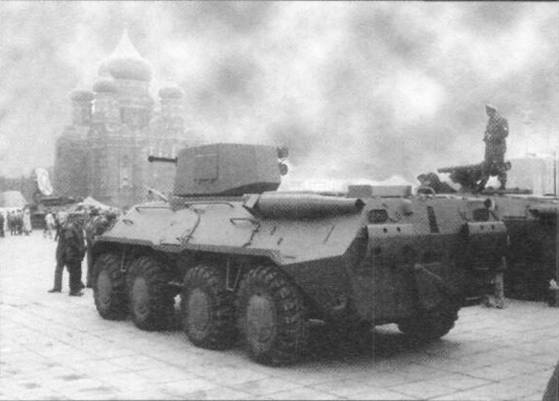

Модуль вооружения «Кливер» на шасси БТР-80
«Вихрь»
Применение отдельных видов оружия для решения не свойственных для них задач поражает воображение. Например, вспомним использование в годы Второй мировой войны крупнокалиберных орудий тяжелых кораблей для борьбы с низколетящими самолетами – торпедоносец или топмачтовик мог разбиться при ударе о фонтан воды, поднятый разорвавшимся в воде тяжелым снарядом.
Не меньшее изумление вызывали и демонстрировавшиеся на авиационных выставках кадры испытаний противотанкового комплекса «Вихрь». На экране телевизора запущенная с штурмовика Су-25Т ракета зашла в хвост летящей на большой высоте мишени – беспилотного Ту-16 и успешно сбила ее. Этим демонстрировалась возможность решения комплексом дополнительных задач, расширяющая область его боевого применения. Такая возможность была обеспечена высоким уровнем тактико-технических характеристик комплекса, определенных, исходя из его основного назначения – высокоэффективной борьбы с танками и другими важными малоразмерными наземными и надводными целями.
К началу работ над комплексом «Вихрь» у армейского руководства промышленно развитых стран уже утвердилось представление о высокой эффективности боевых вертолетов с ПТРК. В качестве меры противодействия этому новому оружию были созданы достаточно мощные средства борьбы с ними, поступившие на вооружение ПВО Сухопутных войск. Зона поражения зенитных комплексов «Ролланд» и «Рапира» превышала дальность пуска отечественных противотанковых ракет. Кроме того, повысилась вероятность встречи с боевыми вертолетами противника.
