Отечественные противотанковые комплексы
Шрифт:

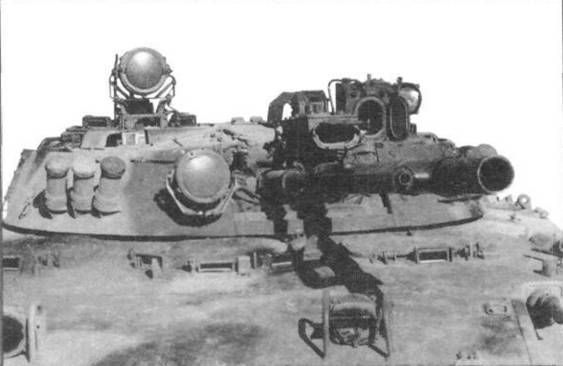

Танк Т-90 с комплексом «Рефлекс»

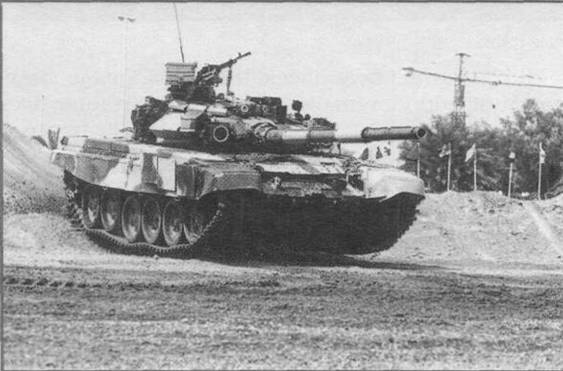

Танк Т-90
Впрочем, необходимость реализации соответствующих мероприятий стала очевидна и до ливанских событий, исходя из уже давно выявившейся тенденции наращивания стойкости основного бронирования танков, перехода от стальной гомогенной брони к комбинированным преградам. С середины
ПТРК второго поколения «Метис-2»

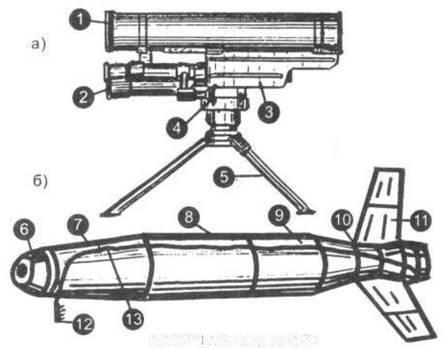

а) Переносная ПУ с ПТУР; 2-оптический координатор; 3-наземная аппаратура управления, 4 – прицеп; 5 – тренога
б) ПТУР 9Ш131 с тандемной БЧ 6-блок рулевого управления; 7 – аппаратурный отсек с предзарядом; 3-двигательная установка; 9 – кумулятивная БЧ (основной заряд); 10 – отсек с катушкой провода и оптическим излучателем, 11 – стабилизатор; 12 – разьем стыковочного кабеля; 13 – стыковочный кабель
Модернизация противотанковых ракет предусматривала не простое увеличение массы боевых частей, а переход к применению тандемных боевых частей, которые наряду с основной – кумулятивной боевой частью – включали небольшой кумулятивный предзаряд, предназначенный для преждевременной и, соответственно, безопасной для ракеты инициации динамической защиты. Кроме того, в ряде образцов попутно реализовали и другие мероприятия по совершенствованию ракет в части системы наведения, рулевого привода, двигательной установки. В результате от исходного образца могло остаться только название, что наиболее явно проявилось в практически заново спроектированной ракете «Метис-М».
В ходе модернизации конца восьмидесятых годов были созданы усовершенствованные ракеты для большинства ПТРК второго поколения, а также для комплексов управляемого танкового вооружения.
«Аркан»
Модернизация управляемых боеприпасов для противотанковых пушек Т-12 и МТ-12, а также пушек танков Т-54, Т-55 и Т-62, вооружения БМП-3, предусматривала применение новых тандемных боевых частей [14]. При уже реализованной в исходном образце ракеты 9М117 высокой плотности компоновки размещение предзаряда тандемной боевой части потребовало увеличения длины усовершенствованного варианта ракеты 9М117М на 22 мм, длины управляемого выстрела – на 15 мм [9]. Было разработано три варианта унитарного выстрела:
– ЗУБК23-1 – массой 27,5 кг для танков типа Т-55;
– ЗУБК23-2 – массой 28 кг для танков типа Т-62;
– ЭУБК23-3 – массой 24,5 кг для типа БМП-ЗМ.
Модернизированный танк Т-55А

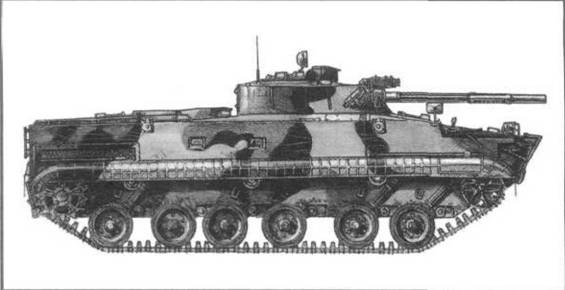

БМП-3 с комплексом вооружения 9К116-3
Бронепробиваемость модернизированного образца ракеты соответствует пробитию 750-мм гомогенной брони за динамической защитой [5], а ее максимальная дальность была увеличена с 4 км до 5,5 км[12].

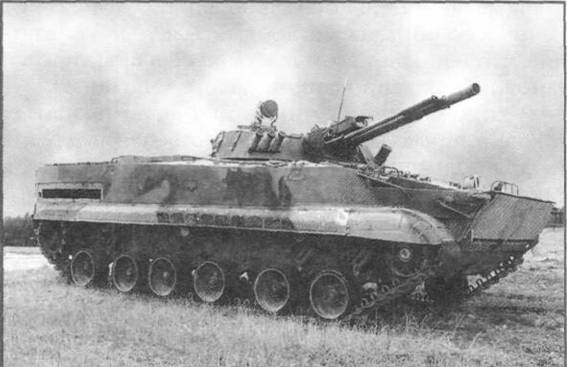

БМП-3
Наземная аппаратура модернизированных комплексов основывалась на базе варианта, ранее созданного для БМП-3 с ракетой 9М117. Новая модификация системы
Кроме того, в последние годы была разработана новая боевая машина десанта БМД-3М, на которой впервые для машин данного назначения предусмотрено применение 100-мм пушки и комплекса управляемого вооружения, аналогичного последним вариантам БМП-3 [5].
«Инвар»

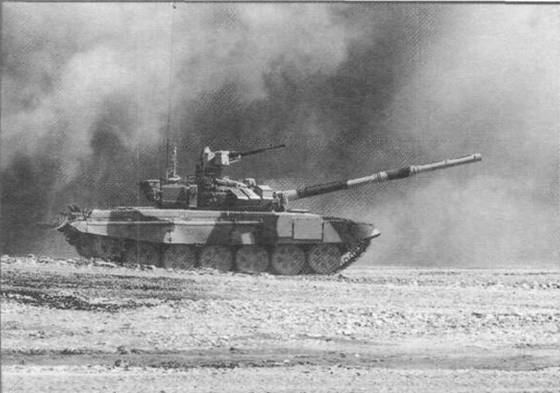

Танки Т-72
Работы по модернизации управляемого вооружения для 125-мм танковых и противотанковых гладкоствольных пушек начались практически одновременно с принятием на вооружение комплексов «Свирь» и «Рефлекс». В результате проведенных работ за счет применения новой тандемной боевой части для модернизированной ракеты 9М119М обеспечивается пробитие 750-мм гомогенной броневой преграды за динамической защитой. Конструкторам удалось повысить боевые возможности ракеты практически без изменения массо-габаритных характеристик нового управляемого выстрела ЗУБК20 по сравнению с ранее созданным ЗУБК14.
«Агона»
Наряду с другими работами по повышению бронепробиваемости созданных в семидесятые годы противотанковых и танковых ракет была осуществлена и модернизация ТУР комплекса «Кобра» под наименованием «Агона» с применением новой ракеты 9М128 [11]. По результатам проведенных работ была обеспечена возможность пробития гомогенной брони толщиной до 650 мм. При этом масса ракеты увеличилась с 26,3 до 26,7 кг, а средняя скорость ракеты составила 350 м/с[6].
< image l:href="#"/>Комплекс вооружения БМП-3
Однако ко времени завершения разработки в 1985 г. уже был приняты на вооружение комплексы «Свирь» и «Рефлекс» с наведением ракет по лазерному лучу. По сравнению с комплексами «Кобра» и «Агона» они обладали рядом эксплуатационных преимуществ и рассматривались как более помехоустойчивые. Поэтому все вновь выпускаемые танки семейства Т-80 оснащались этими комплексами, а не «Агоной».
На судьбе «Агоны» не мог не сказаться состоявшийся в 1987 г. уход из московского КБТМ его практически бессменного начальника и главного конструктора А.Э. Нудельмана с последующим фактическим подчинением этой организации руководителю тульского КБП А.Г. Шипунову, занявшему пост генерального конструктора вновь организованного научно-производственного объединения, слившего тульскую и московскую проектно-конструкторские организации. В девяностые годы московское КБТМ вновь обрело самостоятельность, но к этому времени серийное производство новой танковой техники в нашем Отечестве практически прекратилось.
«Конкурс-М»
