За рубежом комплекс получил обозначение АТ-7 SAXHORN.
Масса ракеты в транспортно-пусковом контейнере составляла 6,36 кг, длина контейнера – 768 мм.
Пусковое устройство 9П151 включало станок 9П152 и наземную аппаратуру СУ с визиром 9С816, механизм фиксации и пуска, водостойкую линию управления. Помимо принятого для более ранних комплексов пуска из положения лежа «Метис» допускал пуск стоя, с плеча. Расчет комплекса состоял из двух человек, один из которых переносил вьюк № 1 массой 17 кг с пусковой установкой и одним контейнером с ракетой, а другой – вьюк № 2 с тремя контейнерами с ракетами массой 19,4 кг. Время приведения комплекса в боевое положение составляло 12с. Скорострельность достигала 4…5 выстр./мин.
Таким образом, советскими конструкторами был создан достаточно простой и дешевый массовый ГГГРК,
«Кастет»
Может быть, кто-то и сейчас помнит вышедший незадолго до «перестройки» полный прозрачных намеков и по-разному трактуемых аллегорий фильм «Парад планет». Перегруженный философией фильм был привязан к житейской истории – участию проходивших лагерные сборы военнослужащих запаса в армейских маневрах. В одном из первых эпизодов группа уже далеко не юных «партизан», задыхаясь от напряжения, выкатывала на огневую позицию противотанковую пушку семейства Т-12. Реальность эксплуатации и применения буксируемых ствольных систем отличалась особой суровостью от аналогичных условий задействования танковой техники и самоходных противотанковых комплексов.
В семидесятые годы противотанковая артиллерия остро нуждалась в многократном увеличении дальности огня за счет применения управляемых снарядов. В качестве основной схемы боевого применения этого оружия предусматривались действия с позиций, заранее выбранных таким образом, чтобы наступающему противнику пришлось долго преодолевать хорошо простреливаемую местность под огнем противотанковых пушек. В этих условиях открывались благоприятные возможности для реализации преимуществ управляемых снарядов по точности попаданий на больших дальностях. Обычные неуправляемые боеприпасы теряли эффективность на дальностях более 1,5…2 км. Сочетание управляемых и обычных боеприпасов позволило бы создать эшелонированную систему огня.

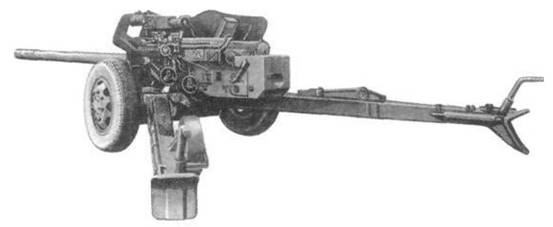

100-мм противотанковая пушка МТ-12
К середине семидесятых годов на вооружение бронетанковых войск поступил комплекс управляемого вооружения «Кобра» с ракетой, запускаемой из ствола 125-мм танковой пушки. Однако разработка буксируемой противотанковой пушки такого калибра находилась еще на начальной стадии отработки. Предполагалось, что на протяжении ближайших десятилетий основой противотанкового вооружения останутся созданные в конце пятидесятых – начале шестидесятых годов гладкоствольные 100-мм пушки Т-12 и МТ-12. Принципиально возможная переделка ракеты от «Кобры» под существенно меньший калибр фактически означала разработку новой ракеты. Кроме того – и это не менее важно – худо-бедно компонуемая в танке тяжелая и громоздкая наземная аппаратура системы полуавтоматического радиокомандного наведения совершенно не вписывалась в условия применения буксируемой артиллерии.
С другой стороны, бурное развитие лазерной техники к середине семидесятых годов обеспечило создание достаточно компактных образцов переносных лазерных дальномеров и целеуказателей.
Исходя из этого, разработку комплекса управляемого вооружения для противотанковой артиллерии решили вести заново, без привязки к ранее созданному оружию бронетанковых войск. Создание комплекса 9К116 «Кастет» с управляемой ракетой, выстреливаемой из ствола 100-мм противотанковой пушки семейства Т-12, поручили коллективу тульского КБП во главе с А.Г. Шипуновым.
При выборе технического облика нового комплекса его создатели учитывали экономические критерии, стремясь в первую очередь снизить стоимость элемента одноразового применения за счет максимального упрощения ракеты. Условия пуска и заданная сверхзвуковая скорость ракеты исключали применение управления по проводам. Аппаратура радиоуправления стоила довольно дорого, была тяжела и громоздка. Лазерная полуактивная система наведения, реализованная в американской противотанковой ракете «Хеллфайер» и отечественном

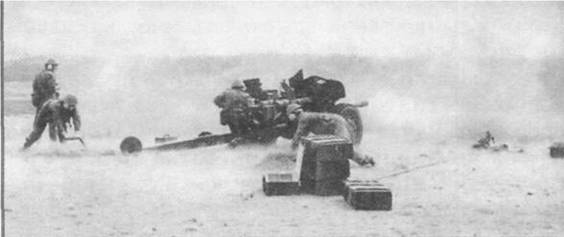

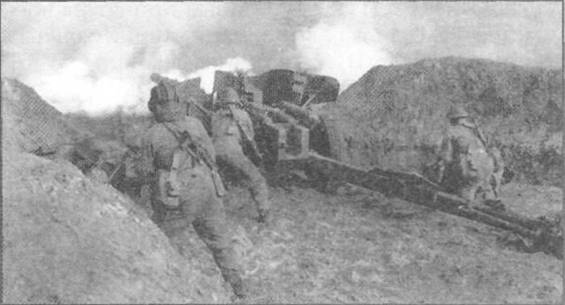

100-мм пушка МТ-12 на огневой позиции
В результате для комплекса «Бастион» была принята система наведения ракеты по лазерному лучу. Схема наведения по лучу радиолокатора была реализована еще в середине пятидесятых годов в первой серийной отечественной ракете «воздух-воздух» К-5. Однако большая расходимость луча радиолокатора при дальности пуска 4…6 км обеспечивала наведение этой ракеты с точностью 5…10 м. Требуемая вероятность поражения самолетов достигалась применением неконтактного взрывателя, что было абсолютно неприемлемо при стрельбе по танкам, при которой необходимо прямое попадание в цель. Для уменьшения расходимости луча требовалось перейти к более коротковолновому диапазону электромагнитного излучения. В конце пятидесятых – начале шестидесятых годов в нашей стране были предприняты попытки создать управляемые ракеты, наводимые на танки по инфракрасному лучу, но эти работы не увенчались сколько-нибудь реальными успехами.
С появлением лазеров появились прекрасные возможности наведения по лучу – расходимость светового пучка была минимальной. Излучение лазера можно было модулировать с использованием дополнительных оптических устройств – этим достигалась разбивка светового луча на зоны, определяющие направление отклонения ракеты от линии прицеливания.

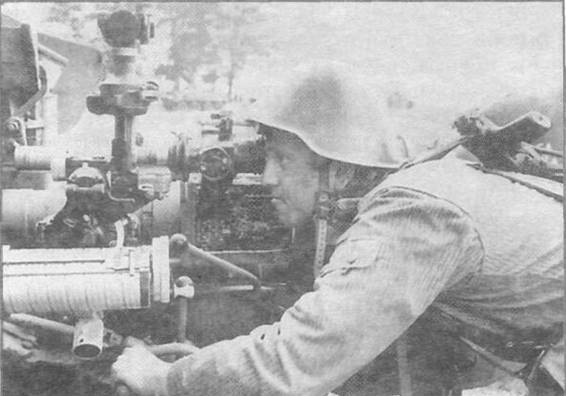

Наводчик пушки МТ-12
Созданная на уровне техники конца семидесятых – начала восьмидесятых годов наземная аппаратура 9С53 представляла собой довольно компактный блок, размещаемый на треноге рядом с противотанковой пушкой. Поблизости от нее непосредственно на грунт устанавливался источник электропитания. Функции наводчика (оператора) сводились к отслеживанию цели с удержанием в перекрестье прицела. В отличие от комплексов с полуавтоматическим командным управлением по проводам или по радиоканалу, при наведении по радиолучу не требовалось информации о координатах ракеты, так что на ней не устанавливался источник излучения. Бортовая аппаратура получилась довольно легкой и компактной.
Выстрел ЗУБК10 выполнили в длине 1098мм при обводах, практически соответствующих штатному неуправляемому унитарному боеприпасу с осколочно-фугасным снарядом ЭУОФ35, использовавшемуся в пушках семейства МТ-12. Масса выстрела составляла 27,5 кг, управляемой ракеты 9М117-18,4 кг. При этом по сравнению с неуправляемым снарядом при примерно одинаковых наружных обводах управляемая ракета 9М117 массой 18,4 кг, калибром 100 мм и длиной 1084 мм занимала почти всю длину гильзы масса метательного заряда пороха была уменьшена, что соответствовало ограничениям по перегрузкам, налагаемым для обеспечения работоспособности аппаратуры ракеты.
Ракета была выполнена по традиционной для ПТУР тульских оружейников схеме «утка» с размещением впереди от кумулятивной боевой части (3) раскрываемых назад по полету ракеты аэродинамических рулей (1) и воздушно-динамического рулевого привода (2) закрытой схемы с лобовым воздухозаборником [14]. Для уменьшения габаритов твердотопливный двигатель (4) выполнили с передним расположением двух косонаправленных сопл. В хвостовой части располагались основные блоки бортовой аппаратуры системы наведения (5) с приемником лазерного излучения. На первой сверхзвуковой противотанковой ракете КБП установлены раскрываемые специальным устройством крылья пятиугольной в плане формы. В основном они были подобны применявшимся на ПТУР «Штурм» и «Кобра», но при виде спереди не сходились навстречу друг другу, а загибались в одном направлении, против часовой стрелки. Отказ от излюбленных специалистами КБП «дутиков» – тонкостенных крыльев из гибких стальных листов, раскрываемых после старта под действием сил упругости, определялся увеличением скоростного напора и, соответственно, действующих на крылья аэродинамических сил.
