Конструктивно Ту-126 в общих чертах повторял исходный пассажирский самолёт Ту-114, отличаясь внешне лишь установленным на фюзеляже «грибом» антенны РЛС «Лиана». Она находилась в круглом обтекателе, смонтированном на мощном пилоне над задней частью фюзеляжа. Интересным техническим новшеством, внедрённым на Ту-126, стало применение вращающегося вместе с антенной обтекателя. На стадии проектирования рассматривались два варианта: общепринятый в мировой практике – с неподвижным обтекателем и вращающейся внутри него антенной и вариант, предложенный А.И. Путиловым, – вращающийся обтекатель, выполненный как одно целое с антенной. В результате детальной проработки выбрали второй – более лёгкий и конструктивно простой. Позже американцы
На Ту-126 обтекатель грибообразной формы с заключённой внутри антенной диаметром 11 м вращался в полёте со скоростью 10 об/мин. Большие проблемы возникли с заказом огромного подшипника для вращающегося узла; в нашей стране таких просто не существовало. Но благодаря влиянию и энергии Туполева производство необходимых подшипников в короткий срок освоили в Москве на одном из подшипниковых заводов. «Лиана» была способна обнаруживать воздушные цели на расстоянии 100 – 350 км, а морские – до 400 км.
Самолёт нёс радиотехническую разведывательную аппаратуру, позволявшую выявлять излучение РЛС противника на удалениях до 500 – 600 км. Её антенны, так же как антенны связи, систем РЭП и передачи информации, располагались на фюзеляже сбоку, сверху и снизу. На концах стабилизатора крепились обтекатели радиотехнической системы «Лира». Оборудование самолёта обеспечивало передачу данных на наземные командные пункты на расстояние до 2000 км.
Пассажирская кабина Ту-114 была полностью перекомпонована. Переднюю и среднюю части фюзеляжа заняли пульты с рабочими местами операторов, в задней части расположили агрегаты обзорной РЛС и аппаратуру связи.
Экипаж Ту-126 делился на две группы. Первая из них (лётный экипаж) отвечала за полёт по заданному маршруту и состояла из двух пилотов, двух штурманов, радиста и бортинженера. Вторая, называвшаяся радиотехническим экипажем, состояла из офицера наведения (командира радиотехнического экипажа), четырёх операторов и инженера по ремонту оборудования. Лётный и радиотехнический экипажи дублировались и работали посменно; всего на борту находились 24 человека. Для неработающей смены имелись места для отдыха. В конструкции самолёта предусматривались меры биологической защиты экипажа от воздействия излучения сверхвысокой частоты РЛС.
Опытный образец Ту-126 на испытаниях

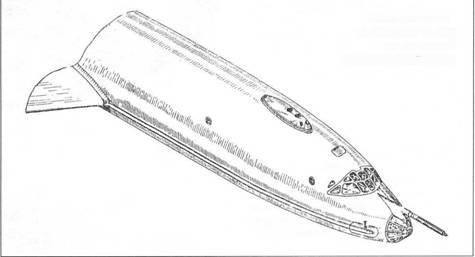

Конструкция обтекателя, вращающегося вместе с антенной

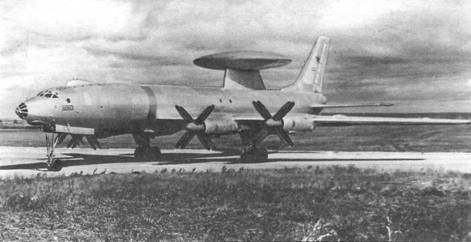

Опытный образец Ту-126 на аэродроме
Самолёт мог находиться в воздухе в течение 11 часов, имея практическую дальность 7000 км. В дальнейшем предполагалось увеличить дальность и продолжительность полёта за счёт системы дозаправки топливом в воздухе по схеме «шланг – конус». На этапе эскизного проектирования предлагалось разместить на Ту-126 дистанционно управляемую кормовую пушечную установку под две 23-мм пушки АМ-23 с прицельной радиолокационной станцией «Криптон», но по мере проработки проекта и анализа вариантов использования комплекса от этой идеи отказались. В дальнейшем в хвостовом отсеке разместили аппаратуру РЭП.
Для охлаждения радиоэлектронной аппаратуры под фюзеляжем предусмотрели специальный воздухозаборник. Для улучшения путевой устойчивости под
Осенью 1961 г. первый опытный образец Ту-126 был построен и передан на совместные испытания. 23 января 1962 г. экипаж во главе с лётчиком-испытателем И.М. Сухомлиным совершил на нём первый полёт. Первый этап испытаний продолжался до 8 февраля 1964 г., на нём в основном доводился комплекс «Лиана», а также определялась совместимость работы различного радиоэлектронного оборудования. На втором этапе, закончившемся в ноябре 1964 г., проверялись взаимодействие Ту-126 с наземными и корабельными командными пунктами, надёжность передачи информации и отрабатывались совместные действия с силами ПВО, в том числе с истребителями-перехватчиками. В ноябре 1963 г., ещё до окончания испытаний, самолёт и комплекс в целом были запущены в серию.
После завершения испытаний и доводки Ту-126 в апреле 1965 г. приняли на вооружение ПВО. С того же года началась сдача заказчику серийных машин. На них была установлена система дозаправки топливом в полёте, аналогичная применявшейся на бомбардировщиках Ту-95. Приёмная штанга размещалась в носовой части фюзеляжа. Оборудование РЭП постепенно менялось в ходе производства. В 1965 г. завод выпустил два самолёта, в 1966 г. и 1967 г. – по три; всего, таким образом построили девять Ту-126, включая опытный образец.
Длина самолёта (вариант без УХО) 54,1 м
Размах крыла 51,1 м
Высота самолёта 15,5 м
Взлётная масса 171 000 кг
Максимальная скорость на высоте 9000 м 790 км/ч
Крейсерская скорость 650 – 700 км/ч
Практический потолок 10 700 м
Практическая дальность полёта 7000 км
Продолжительность полёта 10 – 11ч
Практическая дальность с одной дозаправкой 10 000 км
Продолжительность полёта с одной дозаправкой 17 – 18ч

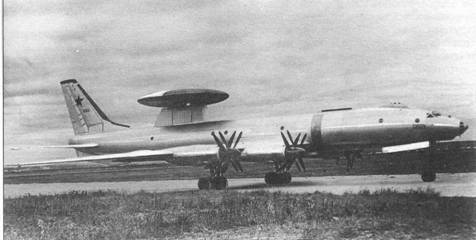

Серийный Ту-126
Носовая часть серийного Ту-126 со штангой топливоприёмника

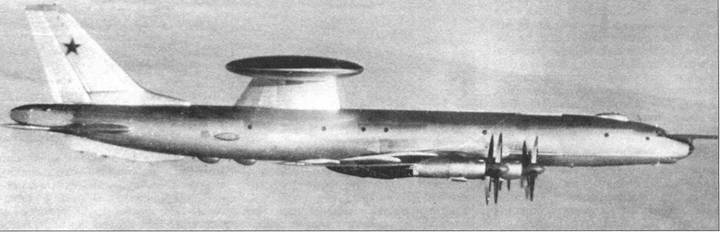

Ту-126 с УХО в полёте
Все серийные машины поступили на вооружение одной авиационной эскадрильи, базировавшейся в Шяуляе, в Литве. После того как эти самолёты были замечены западными разведками, они получили в НАТО кодовое название «Мосс».
После начала их эксплуатации рубеж обнаружения целей был вынесен более чем на 2000 км, причём, учитывая скорость самолёта, этот рубеж мог быть создан в любом направлении не более чем за три часа. Мобильность Ту-126 позволяла маневрировать по глубине и направлению, обеспечивая наращивание средств ПВО в любой точке на любом театре военных действий, что при гигантских размерах СССР было крайне важно. Например, для переброски самолётов с Кольского полуострова в район Владивостока требовалось всего 10 часов. Действия Ту-126, патрулировавших на большой высоте, мало зависели от погоды, в то время как действия кораблей радиолокационного дозора могли быть сильно затруднены при шторме, дожде или снеге. Они могли выполнять свои функции над Северным Ледовитым океаном, где решение задач радиолокационного дозора наземными и корабельными средствами в то время было практически невозможно.
