Отечественные самолеты и вертолеты ДРЛО

Ригмант Владимир Г.

Особенностью Ту-126 являлась малая уязвимость при выполнении боевой задачи. Она обеспечивалась тем, что этот самолёт не мог быть уничтожен ракетами с пассивными радиолокационными системами наведения. Существовавшие в то время ракеты «воздух – воздух» или «поверхность – воздух» были малоэффективны при борьбе с ним, так как он сам их обнаруживал задолго до подлёта с помощью бортовой РЛС и средств радиотехнической разведки. Это позволяло выполнять маневр и срывать захват цели специальной аппаратурой. Ту-126 мог осуществлять функции разведчика корабельных соединений, имевших в своём составе авианосцы. Достаточно высокая скорость полёта давала ему возможность избежать перехвата палубными истребителями.

В ходе эксплуатации Ту-126 дооснащались дополнительными средствами радиотехнической разведки, совершенствовалась система связи с наземными командными пунктами,

на части самолётов смонтировали унифицированные хвостовые отсеки (УХО) с аппаратурой РЭП.

Ту-126 использовались в системе ПВО в северных и восточных районах, над морскими и океанскими просторами, работая по воздушным целям. При этом они взаимодействовали с дальними истребителями-перехватчиками, в том числе и с туполевскими машинами Ту-128 и Ту-128М. Выяснилось, что совместные действия могли обеспечить вынесение рубежей перехвата воздушных целей, летящих со скоростью до 900 км/ч (например, американских бомбардировщиков В-52 и В-47, а также британских семейства «V»), на 1000 км от береговой черты. В связи с этим в состав экипажа Ту-126 ввели офицера наведения. Таким образом, к функциям дальнего обнаружения добавили наведение истребителей ПВО, хотя первоначально по заданию тактико-технические требования подобного использования комплекса не предусматривали.

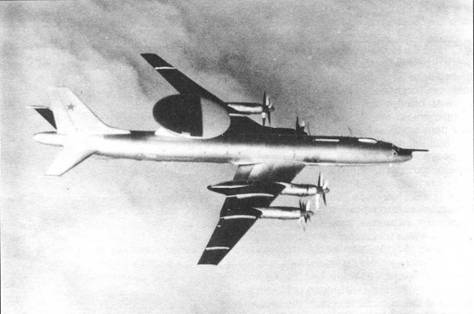

Ту-126. На снимке хорошо видна радиопрозрачная часть обтекателя антенны РЛС

Летающая лаборатория ЛЛ-А (ЛЛ «А»)

Когда комплекс Ту-126 приняли на вооружение, он был достаточно эффективным, а по некоторым конструктивным решениям – новаторским. Но в конце 1960-х гг. ударная авиация стран НАТО перешла к тактике преодоления рубежей ПВО на малых и предельно малых высотах. Потребовался новый комплекс, способный обнаруживать низколетящие цели на фоне земли. В связи с этим Ту-126 стали постепенно заменять на самолёты А-50 с комплексом «Шмель». Лётные испытания последнего проводились в 1970-х гг. на первом опытном образце Ту-126 (№ 68601), переоборудованном на авиазаводе в Таганроге.

ПРОЕКТ САМОЛЁТА ДРЛО Ту-126 С КОМПЛЕКСОМ «ШМЕЛЬ»

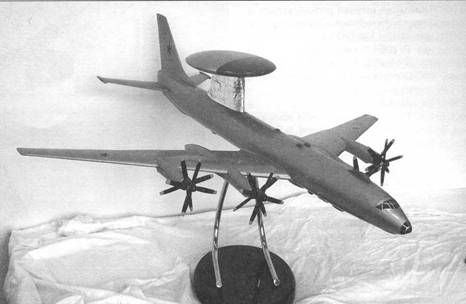

Макет Ту-126 с комплексом «Шмель»

С 1965 г. в Научно-исследовательском институте приборостроения в Москве приступили к работе над новым комплексом воздушного базирования, способным обнаруживать цели, летящие на предельно малых высотах над любым рельефом местности (степь, горы, лес, водная поверхность). Основываясь на результатах этих исследований, в научно-производственном объединении «Вега-М» под руководством главного конструктора В. Иванова в 1969 г. начали проектирование нового радиолокационного комплекса «Шмель», предназначенного для установки на самолёт-носитель.

В свою очередь, с конца 1960-х гг. в ОКБ Туполева рассматривались перспективы модернизации Ту-126. Один из вариантов предусматривал установку на серийном самолёте, после проведения на нём соответствующих доработок, комплекса «Шмель». Был разработан эскизный проект. Антенна РЛС «Шмель» устанавливалась на новом пилоне, высоту которого увеличили в два раза по сравнению с исходным самолётом. Более мощное оборудование потребовало усиленного охлаждения, поэтому на нижней поверхности фюзеляжа появились два больших воздухозаборника системы охлаждения. На фюзеляже сверху и снизу монтировались антенны новых систем радиоэлектронного противодействия, ретранслятора и системы космической связи. В этом проекте всё было гармонично: новый перспективный комплекс хорошо сочетался с большими габаритами Ту-126. Но к концу 1960-х гг. серийное производство и Ту-114, и Ту-126 на куйбышевском заводе № 18 прекратили, и выпуск новой машины на базе этих моделей стал невозможен. Завод в это время начал осваивать самолёты Ту-154 и Ту-142.

ПРОЕКТ САМОЛЁТА ДРЛО Ту-156 НА БАЗЕ Ту-142

В начале 1970-х гг. вышло постановление

Совета Министров, согласно которому ОКБ Туполева поручалось создание новой авиационной системы дальнего радиолокационного обнаружения на базе комплекса «Шмель», причём в этом документе жёстко требовалось использовать в качестве носителя только серийно выпускающийся самолёт. В частности, в качестве основы настоятельно предлагался дальний противолодочный самолёт Ту-142 (Ту-142М), серийное производство которого тогда разворачивалось в Куйбышеве. Эта машина являлась развитием уже упоминавшегося ранее стратегического бомбардировщика Ту-95 и, с точки зрения приспособления к роли самолёта ДРЛО, обладала теми же недостатками. И, действительно, этот вариант, рассматривавшийся в ОКБ под названием Ту-156, вскоре полностью отпал из-за невозможности размещения в фюзеляже оборудования и необходимости введения новых герметических отсеков. Фактически требовалось полностью переработать исходную конструкцию фюзеляжа, так как внутренние объёмы были значительно меньше, чем на Ту-126. В Ту-142 просто не хватало места для размещения всего требуемого оборудования и многочисленного экипажа.

ПРОЕКТ САМОЛЁТА ДРЛО НА БАЗЕ Ту-154

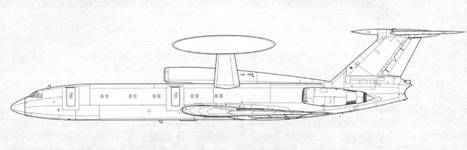

Самолёт ДРЛО на базе Ту-154Б (проект)

Ещё один самолёт дальнего радиолокационного обнаружения проектировался на базе пассажирского лайнера Ту-154Б. Однако в отличие от базовой машины он оснащался двумя, а не тремя двигателями Д-18. Центральный двигатель, находившийся прежде в хвостовой части фюзеляжа, отсутствовал. Учитывая простор пассажирского салона, проблема размещения аппаратуры комплекса и экипажа решалась без особых затруднений. Рассматривались два варианта расположения антенны РЛС «Шмель»: на вершине киля и над фюзеляжем. Однако расчёты показали, что в обоих случаях Ту-154 со «Шмелем» будет иметь дальность полёта не более 6500 км, что для самолёта подобного класса было бы недостаточно. Поэтому работы над вариантом самолёта дальнего радиолокационного обнаружения на базе Ту-154Б прекратили.

ПРОЕКТ САМОЛЕТА ДРЛО Ту-156

Начало работ над самолётом ДРЛО А-50 совпало по времени с последней попыткой ОКБ Туполева предложить свой носитель комплекса «Шмель». Таковым должен был стать Ту-156 (уже не на основе Ту-142), общий вид которого по последнему варианту проекта очень напоминал американский самолёт Е-ЗА.

Макет Ту-156. В таком ракурсе машина очень сильно напоминает американский Е-ЗА

Макет самолёта ДРЛО Ту-156. Хорошо видна третья основная опора шасси под фюзеляжем

Расчётные тактико-технические характеристики самолёта Ту-156

Размах крыла 45,8 м

Длина52,5 м

Высота на стоянке 14,6 м

Диаметр фюзеляжа3,8 м

Площадь крыла 307 м

Максимальная взлётная масса 182 т

Крейсерская скорость 720 км/ч

Дальность полёта 5200 км

Продолжительность полёта 8,1 ч

Практический потолок 10 000 м

Экипаж 9 человек

Двигатели 4хД-30КП

Тяга 4x12 000 кг

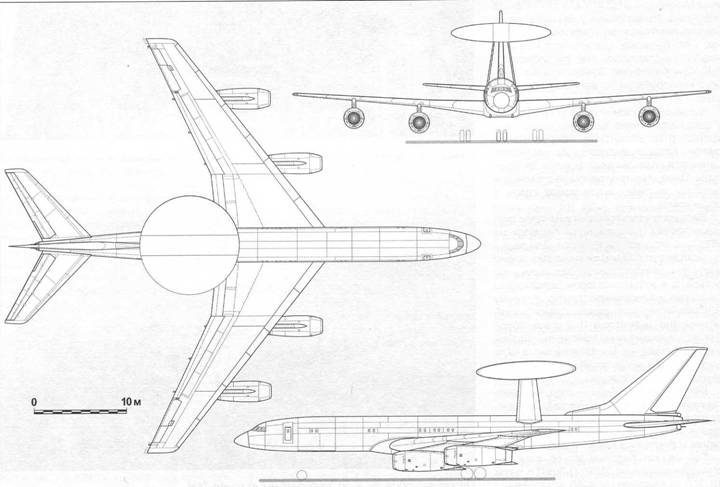

Самолёт АРАО Ту-156 (проект)

Эта машина специально разрабатывалась как самолёт ДРЛО и не являлась модификацией какой-либо серийной военной или гражданской машины. Четыре двигателя Д-30КП располагались на пилонах под крылом. Антенна РЛС устанавливалась на двух лёгких пилонах над фюзеляжем.

Ту-156 отличался совершенно необычным и редко встречающимся в практике самолётостроения четырёхопорным шасси. Четвёртая опора монтировалась между двумя основными на центроплане. Самолёт нес оборонительное вооружение в виде хвостовой спаренной дистанционно управляемой пушечной установки.
