Всё было хорошо в этом проекте, за исключением одного: самолёт-носитель надо было создавать заново, а это требовало времени и дополнительных средств. Новая же машина требовалась ВВС срочно, поскольку к началу 1970-х гг. страны НАТО обладали мощными ВВС, способными прорывать противовоздушную оборону СССР и его союзников на малых высотах. Поэтому при рассмотрении заказчиком различных проектов его мнение склонилось в пользу размещения комплекса «Шмель» на базе военно-транспортного самолёта Ил-76, который в 1971 г. уже запускался в серию.
САМОЛЁТ ДРЛО И НАВЕДЕНИЯ А-50 (ИЗДЕЛИЕ «А»)
После неудачных попыток приспособить под комплекс «Шмель» самолёты Ту-126, Ту-142 и Ту-154 и отказа военных от Ту-156 стали искать другие потенциальные носители нового комплекса. Выбор пал на военно-транспортный самолёт Ил-76. Он отвечал главному условию
Разработка А-50 постановлением Совета Министров и ЦК КПСС в 1973 г. была поручена Таганрогскому авиационному научно-техническому комплексу (ТАНТК) им. Г.М. Бериева, где его проектирование осуществлялось под руководством А.К. Константинова. Заместителем главного конструктора по данному самолёту стал С.А. Атаянц.
Кормовой грузовой люк Ил-76 зашили, упразднили левую входную дверь, всё транспортно-десантное оборудование сняли. Кормовую пушечную установку заменили отсеком электронной аппаратуры. Перед центропланом расположили антенны системы спутниковой связи в обтекателе.
Весь радиотехнический комплекс размещался внутри фюзеляжа, передатчик РЛС – в его хвостовой части. Для защиты экипажа от СВЧ-излучения хвостовую часть фюзеляжа отделили экранирующей сеткой, а в иллюминаторах использовали металлизированное стекло. Антенну РЛС поместили во вращающемся диске- обтекателе диаметром 10,2 м и высотой 2 м, установленном на пилоне над задней частью фюзеляжа. В корневой части киля расположили воздухозаборник системы охлаждения аппаратуры.
Лётный экипаж А-50 – пять человек, тактический, включавший старшего оператора (начальника комплекса), штурманов наведения, операторов сопровождения и бортинженеров – десять.
Так же, как базовый Ил-76, самолёт оснащён четырьмя ТРДД Д-30КП с тягой 12 300 кг каждый. На А-50 установлена система дозаправки топливом в полёте методом «шланг – конус».
Его пилотажно-навигационный комплекс предназначен для решения задач самолётовождения в простых и сложных метеоусловиях, на любых географических широтах, в любое время года и суток, а также для выдачи необходимой информации различной аппаратуре. В состав радиотехнического оборудования входят трёхкоординатная импульсно- доплеровская РЛС, аппаратура съёма и отображения полученной информации, система активного запроса-ответа и передачи команд, цифровой вычислительный комплекс, система государственного опознавания, аппаратура командной линии управления, связная и телекодовая аппаратура, а также аппаратура документирования. Автоматизированные рабочие места операторов снабжены цветными индикаторами на электроннолучевых трубках; информация на них отображается в буквенно-цифровом и панорамном виде. На них же выводятся данные о взаимодействующих с комплексом истребителях-перехватчиках – номер, курс, высота, скорость, остаток топлива.

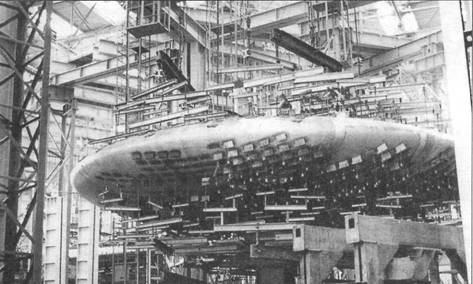

Статические испытания обтекателя антенны РЛС «Шмель»

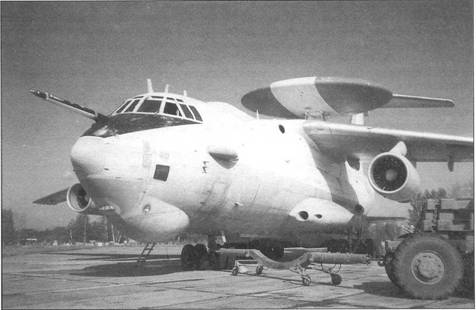

Опытный образец А-50, переделанный из Ил-76М

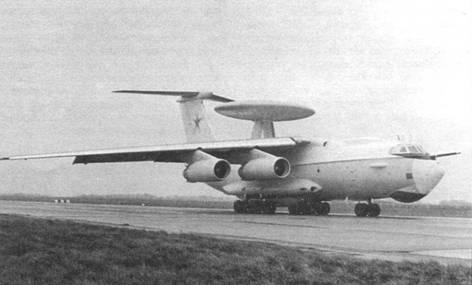

Самолёт РЛДН А-50
Поскольку А-50 не имел и до сих пор не имеет себе равных в нашей стране по насыщенности сложным радиоэлектронным оборудованием, мощными системами электроснабжения, жидкостного и воздушного охлаждения, то при его разработке конструкторам пришлось столкнуться с целым рядом технических проблем, решать которые раньше либо вовсе не приходилось, либо они были значительно меньших масштабов. Наличие на борту множества мощных передающих и высокочувствительных приёмных устройств, размещённых на незначительном расстоянии друг от друга, остро поставило проблему
Большой объём исследований был выполнен аэродинамиками по обеспечению аэродинамических характеристик и динамической устойчивости самолёта- носителя с крупногабаритным вращающимся обтекателем. В результате снижение аэродинамического качества и изменения характеристик устойчивости и управляемости самолёта оказались минимальными.
Огромные усилия приложили при отладке и доводке радиотехнического комплекса. Отдельные его элементы отрабатывались на летающей лаборатории ЛЛ-А (или ЛЛ «А»), которой стал первый опытный образец Ту-126, переоборудованный под «Шмель» в Таганроге. Там же он совершил первый полёт в новом качестве 15 августа 1977 г. с экипажем лётчика-испытателя В.П. Демьяновского.
Одновременно на опытном производстве, в напряжённом и не всегда планомерном режиме, шло переоборудование серийного Ил-76 в первый опытный образец А-50, завершившееся в 1978 г. передачей самолёта на испытания. Первый полёт А-50 совершил 19 декабря того же года, ещё без радиотехнического комплекса на борту. Командиром экипажа являлся лётчик-испытатель В.П. Демьяновский, ведущим инженером по испытаниям – М.Д. Корешков. Позже самолёт доукомплектовали, и с 16 августа 1979 г. начались совместные государственные испытания. Поскольку на летающей лаборатории испытали только малую часть аппаратуры комплекса, а надёжность её на первых порах оставляла желать лучшего, опытный образец А-50 в первый период испытаний фактически являлся стендом для наземной отработки аппаратуры.
Опытный образец А-50 на испытаниях
Серийный А-50 на аэродроме
Техническое обслуживание А-50
А-50 на аэродроме Клин
Всего в Таганроге с декабря 1978 по октябрь 1983 г. в А-50 переоборудовали три Ил-76, на которых и проводились совместные государственные испытания. На первом А-50 определялись лётно- технические характеристики и опробовались системы обеспечения комплекса, на втором отрабатывался сам радиотехнический комплекс и пилотажно- навигационный комплекс «Пунктир». На третьем – специальное оборудование и комплекс РЭП. Скорейшему проведению испытаний и принятию на вооружение нового комплекса придавалось очень большое значение. Государственную комиссию лично возглавил Главнокомандующий ВВС главный маршал авиации П.С. Кутахов. Кроме того, ход испытаний А-50 находился под постоянным контролем двух министров: авиационной промышленности – И.С. Силаева и радиотехнической промышленности – П.С. Плешакова.
Основной этап испытаний с 1980 по 1985 г. проходил в ГК НИИ ВВС в Ахтубинске. В период их проведения там постоянно находилась бригада специалистов ОКБ, которую возглавляли заместители главного конструктора С.А. Атаянц и В.В. Боев.
В декабре 1984 г. по результатам испытаний было принято решение о строительстве серийных А-50 на Ташкентском авиационном заводе.
В 1985 г. началась опытная эксплуатация самолётов в строевых частях, продолжавшаяся до 1988 г. На Западе новому советскому самолёту присвоили кодовое название «Мэйнстэй» (в переводе с английского – устой, оплот). Впервые «вероятные противники» увидели его вблизи 4 декабря 1987 г., когда норвежский противолодочный самолёт Р-ЗВ «Орион» из 333-й эскадрильи обнаружил А-50 над нейтральными водами Баренцева моря.
