Павлов И.П. Полное собрание сочинений. Том 6

Павлов Иван Петрович

Чтобы сделать этот аппарат еще более надежным, Цион добавил к нему металлическую палочку, которая, когда головодержатель уже надет, вкладывается в пасть позади клыков. Эта палочка укрепляется при помощи винта в поперечнике яйцеобразного кольца. В измененном таким образом кинолите имеются, стало быть, два опорных пункта - затылок и зубы.

По типу измененного кинолита сконструирован «mors immobilisateur» Руссиа [3] особенность, что палка, вставляемая в рот животного, привязывается двумя ремнями к верхней и нижней челюсти животного. Кроме того, от этой палки отходят два ремня, перекрещивающиеся под нижней челюстью и затягивающиеся на затылке.

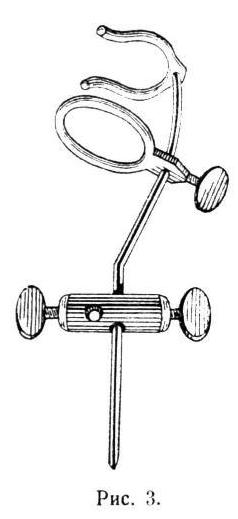

Головодержатель Татэна, употребляемый в нашей лаборатории, основан на принципе неизмененного кинолита, т. е. опорчым

пунктом служит затылок. Аппарат чрезвычайно удобен и прост (рис. 3). Он состоит из длинной металлической палки, изогнутой по форме черепа и морды и идущей вдоль них. На одном конце эта палка переходит в своеобразную подковообразную игуру, в которую вставляется затылок животного и крепко ею обхватывается. На палку надето кольцо, которое может быть укреплено на любом месте стержня при помощи винта. Это кольцо, насколько возможно, насаживается на морду собаки и затем укрепляется в этом положении. Передний конец палки соединяется особым соединителем с вертикальной палкой вивисекционного стола. Этот соединитель представляет собой короткий кусок металла, в котором под прямым углом друг к другу проделаны две глубокие борозды. В одну борозду, в вертикальную, вставляется вертикальный стержень вивисекционного стола и фиксируется при помощи находящегося здесь винта. В горизонтальную борозду вставляется стержень головодержателя и также закрепляется винтом. Благодаря этому соединителю вся система может быть сдвинута вперед или назад, поднята или опущена, или повернута вокруг своей оси.

B лаборатории должны иметься разные головодержатели для собак различной величины. Ввиду дешевизны этих аппаратов, обусловленной простотой конструкции, это не представляет никаких затруднений.

По тому же принципу, как описанный выше головодержатель, сконструирован головодержатель Ливана Но он отличается от первого следующим: 1) бранши затылочной вилки соединены цепочкой, обхватывающей шею снизу, и 2) кольцо для морды сделано раздвижным, чтобы его можно было употреблять для животных различной величины.

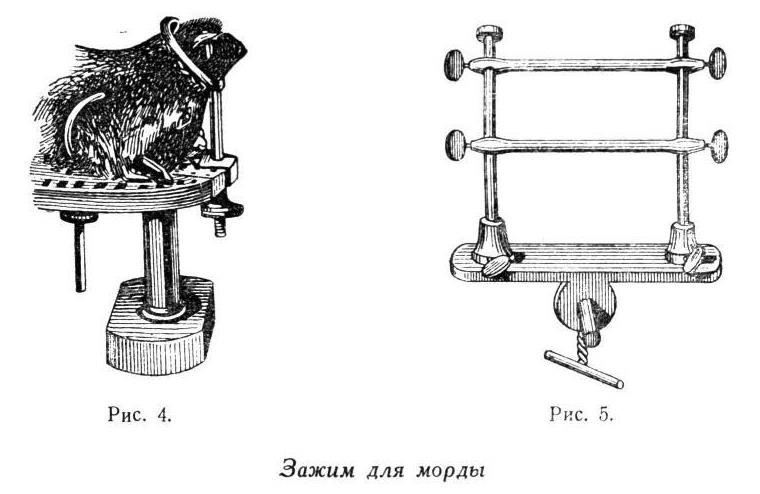

Головодержатель Коуля, сконструированный по принципу головодержателя Татэна, отличается от него в двух отношениях: 1) затылочная вилка при каждом положении животного открыта кверху, 2) кольцо для морды не соединено с затылочной вилкой, но прикреплено, как и эта последняя, к столу автора (см. ниже), и именно так, что они независимы друг от друга (рис. 4). Тем, что вилку и кольцо сдвигают ближе друг к другу или удаляют друг от друга, создается возможность тот же самый головодержатель применять к животным различной величины.

В предложенной Русси «museliere immobilisatrice metallique universelle» и кольцо для морды и затылочная вилка заменены двумя цепочками Вокосона. Они затягиваются над треугольной доской, к которой крепко притягивается нижняя челюсть собаки и на которой покоится вся голова собаки. Эта доска соединяется посредством металлической палки с вивисекционным столом.

Каждый головодержатель может быть соединен с зажимом для морды, и поэтому у последнего могут служить опорными пунктами также либо клыки, либо затылок, либо обе эти части головы одновременно. Кроме того, существуют и самостоятельные зажимы для морды, не соединенные ни с каким головодержателем.

Головодержатель Кл. Бернара c зажимом для морды (стр. 138) представляет собой четырехугольную раму; обе горизонтальные ее стороны, состоящие из металлических палок, могут двигаться по вертикальным сторонам вверх и вниз (рис. 5). Привязывая горизонтальные бранши одну к верхней челюсти, другую к нижней (просто веревками раздвигая их, можно получить желаемую ширину ротовотверстия у животного. Положение горизонтальных браншей фиксируется винтами, которыми они привинчиваются к вертикальным. Эти последние прикреплены к металлической доске, соединенной

при помощи палки с корытом. Вертикальные бранши, как и в простом головодержателе Кл. Бернара, могут быть подняты или опущены до желаемого уровня.

Зажим Коуля для морды дает возможность осматривать у собак и кошек голосовые связки, оперировать на основании черепа и т. д. Особенность и удобство этого зажима для морды, построенного по типу клод-бернаровского, состоят в том, что поворотом только одного винта можно сдвигать и раздвигать лежащие в пасти собаки палки. Зажим Коуля может быть соединен с кинолитом Кл. Бернара-Циона.

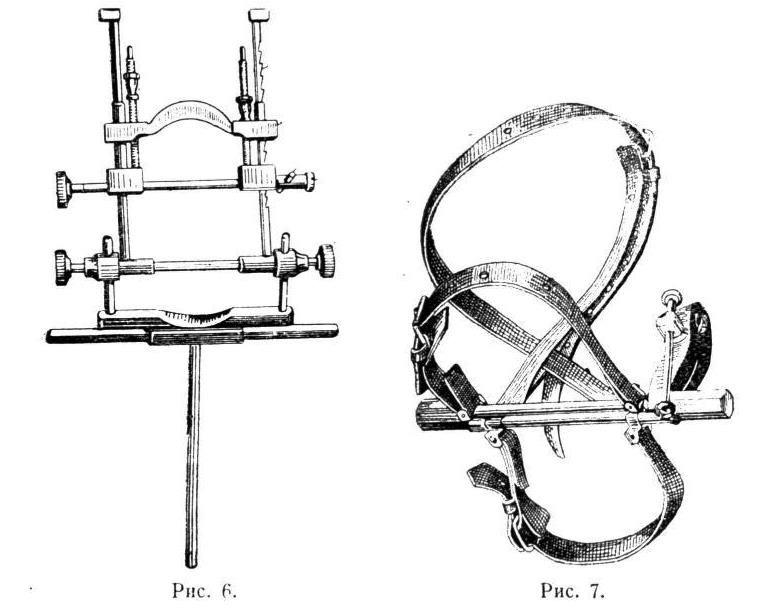

Позднее Коуль несколько видоизменил свой аппарат и соединил в один аппарат зажим для морды и головодержатель (рис. 6). В основу конструкции положен принцип удержания верхней и нижней челюсти - каждой между двух металлических палочек, из которых одна проводится через пасть, а другая давит сверху на верхнюю челюсть и снизу на нижнюю. Все приспособление может быть сдвинуто при помощи винтов в стороны, вверх и вниз.

По тому же типу сконструирован зажим для морды, описанный Гроссманом; он отличается от вышеописанного только некоторыми деталями Аппарат укрепляется на голове собаки и к вивисекционному столу приспособлениями, имеющимися на головодержателе Чермака для кроликов (см. ниже).

"Mors ouvre-gueule" для собак, по Русси [1], [97 сконструирован по типу «mors immobilisateur» (см. выше) с той только разницей, что в пасть собаки, вместо одной, вкладываются две плотно друг над другом лежащие палки (рис. 7). На левой стороне головыдержателя на палках приделаны две связанные друг с другом металлические палочки. При помощи винта, проходящего через верхнюю палочку и упирающегося в нижнюю, они могут быть раздвинуты или сдвинуты; это влечет за собой соответственное движение находящихся во рту собаки палок и тем самым челюстей животного. Голова животного фиксируется тем, что восьмиугольные ручки, отходящие от верхней палки, вставляют в соответственные приспособления сконструированного тем же автором стола (см. ниже).

Того же типа, только более неуклюжим, является «mors ouvregueule" Русси для собаки [107. был предложен им на несколько лет раньше (1894). Ремни, затягиваемые вокруг морды, заменены здесь металлическими обручами, а ремень, закидываемый вокруг затылка, цепью Вокосона.

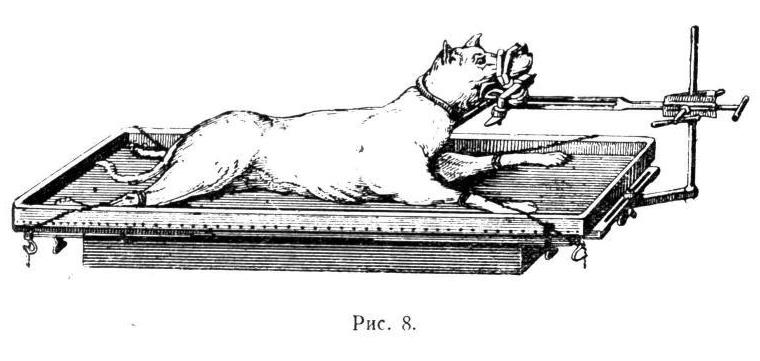

Головодержатель и зажим для морды, по Малассэ собак состоят из металлического прута, который накладывается вдоль края нижней челюсти. Прут заканчивается крючком, проходящим за углом нижней челюсти обхватывающим затылок. Крючок может быть сделан по желанию больше или меньше для различных по величине собак (рис. 8). На пруте имеется движущееся взад и вперед кольцо, которое надевается на морду собаки. Это кольцо состоит из двух половин - нижней, неподвижной и верхней, подвижной. Когда кольцо надето на морду собаки, между челюстями животного просовываются две металлические палки, из которых одна крепко связывается с верхним, другая с нижним полукольцом. Как нижняя, так и верхняя челюсти оказываются таким образом заключенными в металлическое кольцо. Поднимая или опуская верхнее кольцо, раскрывают как угодно широко пасть животного.

Передняя часть прута соединяется соединителем с вертикальным прутом вивисекционного стола.

Аппарат Малассэ дает возможность работать на передней и на верхней поверхности головы, что совершенно невозможно, например, с головодержателем Татэна.

Кролики, морские свинки и другие малые четвероногие

При небольших операциях кроликов всегда может держать помощник, как это советует Кл. Бернар (стр. 139): животное кладут на спину, левой рукой держат все четыре конечности, а правой захватывают голову и именно таким образом, что большой палец ложится на нижнюю челюсть, а остальные четыре пальца - на черепную поверхность головы.
