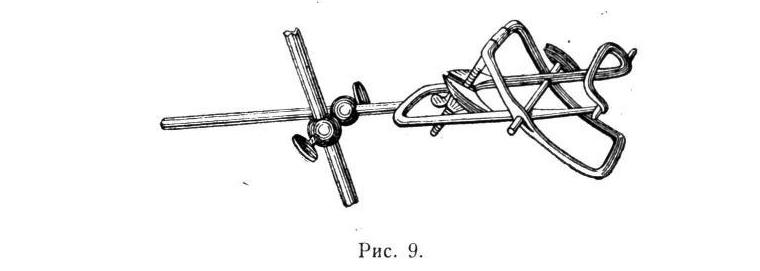

Самый употребительный головодержатель для кроликов это головодержатель Чермака (Цион, стр. 36) (рис. 9). Он состоит из металлического прутикоторый всовывается в рот за резцами. Он держится тем, что две бранши аппарата, имеющие форму П, накладываются одна на свод черепа, а другая на нижнюю челюсть и крепко зажимают рот животного. Точкой опоры служат зубы животного. Головодержатель соединен с вертикальным прутом вивисекционной доски или стола горизонтальным прутом. Так как прутик иногда выскакивает изо рта и голова этим самым освобождается из головодержателя, то Цион предложил создать при помощи ремней,
Вариантом головодержателя Чермака является головодержатель Югансона для кроликов, кошек и маленьких собак [12]. [12] Он обхватывает голову, как родовспомогательные щипцы. Его бранши расположены по обе стороны голова. «Спереди лопасти щипцов опираются частью при помощи слегка S-образно выгнутых выступов на носовые кости, частью на небо, при помощи шипа, который накладывается за резцами у кроликов или за клыками у собак и кошек. Нижняя челюсть прижимается к верхней вторым выступом».
Как мы это видели на собаках, и здесь имеются варианты одного и того же типа головодержателя, фиксирующие голову между затылком (подковообразное расширение) и передней частью морды (кольцо). Такие головодержатели имеются и для кроликов, морских свинок и т. п. Разница состоит главным образом в положении прута, соединяющего подкову с кольцом: то он идет поверх головы (Татэн), то сбоку (Малассэ), то его вовсе нет (Коуль); и кольцо и затылочная вилка прикрепляются порознь к вивисекционному столу.
Головодержатель Татэна состоит из прута, переходящего в вилку для затылка, на котором взад и вперед движется кольцо для морды (см. описанный выше головодержатель, употребляемый в нашей лаборатории для собак). Особенность головодержателя состоит в способе, каким он соединяется с вивисекционным столом. Прут головодержателя заканчивается металлическим шаром, охватывающим вертикально стоящую, довольно широкую, массивную металлическую дугу; последняя соединена с вивисекционным столом. Через вертикальный конец этой дуги проходит винт; если его завинтить и таким образом надавить на шар, можно фиксировать головодержатель в желаемом положении. Чентанни [137 предложил накладывать этот винт не сверху, а спереди, чем облегчается манипулирование на передней части морды животного.

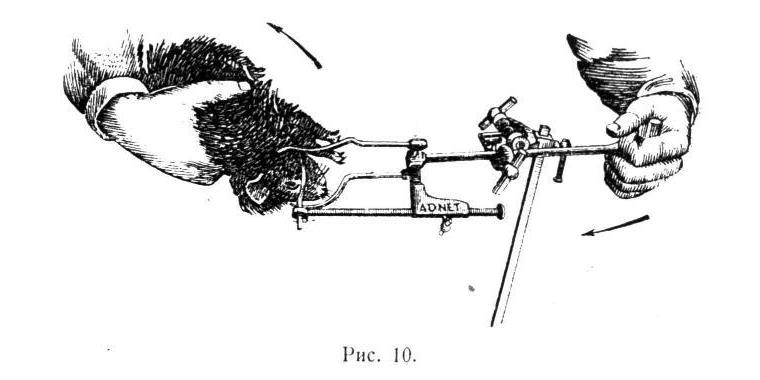

Механик Гофмейстер в Марбурге предложил для кроликов головодержатель, сконструированный по типу головодержателя Татана. Но он соединяетс вивисекционным столом соединителем, а не шаром. Он должен быть трех различных размеров для кроликов разной величины. В Париже аналогичные аппараты для морских свинок и крыс изготовляются механиком Верденом [15] (рис. 10).
По тому же принципу с боковым прутом сконструирован головодержатель Малассэольцо [167 крепко надевается на морду без зажима (ср. выше соответственные аппараты Малассэ для собак). Головодержатель имеется трех размеров: для кроликов и кошек, несколько меньший для маленьких кроликов и морских свинок и, наконец, самый маленький для крыс, кур и голубей. Этот последний отличается некоторыми особенностями. А именно, чтобы избежать приближения рук к морде сильно кусающихся крыс, кольцо,
Позднее Малассэ [17] усовершенствовал свой аппарат, сделав крючки для затылка и устроив съемное кольцо, так что тот же головодержатель стал теперь пригодным для различных животных.
Головодержатель Штейнаха [18] для кроликов, морских свинок и даже для маленьких собак совершенно аналогичен головадержателю Малассэ.
В основе аппарата Дебрана [19] для пти маленьких четвероногих (от мыши до маленькой собаки) лежит также фиксирование головы животного между мордой и затылком. Голова животного продевается в соответственное кольцо (serre tete), укрепленное в штативе. Затылок зажимается в задней части этого кольца, а на морду плотно надевается другое кольцо, также соединенное со штативом.
Для малых четвероногих имеются также головодержатели и зажимы для морды, построенные по обычному типу таких же аппаратов для собак и отличающиеся лишь тем, что они меньше, как, например, аппараты Русси [107 (mors ouvre-gueule) и Коуляипу головодержателя с зажимом для собак, по Кл. Бернару, и рассчитан главным образом для кроликов.
Той же цели для исследования глубоко лежащих частей глотки у кролика служит головодержатель, изготовленный механиком Кастанья в Вене по указаниям проф. Экснера. Этот головодержатель обхватывает верхнюю челюсть, а нижняя челюсть остается свободной.
К о ш к а
Так как кошка при привязывании оказывает бурное сопротивление, то ее укрепление на вивисекционном столе опасно.
Завязывание морды у кошки труднее, чем у собаки, ибо эта часть ее головы коротка. Это может быть достигнуто так же, как и у собаки, просто при помощи веревки или, еще лучше, комбинированием веревки со стержнем, который продевают через пасть. Для кошек могут употребляться те же головодержатели, как для собак и кроликов (Кл. Бернара, Чермака, Малассэ, Югансона и др.).
Механик Вердэн в Париже делает специальные головодержатели для кошек (Рише, «Chat»).
Для этих же животных может употребляться головодержатель по проф. Экснеру, изготовляемый механиком Кастанья в Вене. Этот головодержатель сконструирован по типу головадержателя Чермака для кроликов и приспособлен к голове кошки.
П т и ц ы
Фиксирование птичьей головы достигается при помощи описанных выше головодержателеи Малассэ, Дебрана и т. д. Аппарат специально для птиц предложен Русси [207 [20] (рис. 11).
Аппарат Русси состоит из металлической трубки, которая к одному концу утончается. В средней части этой трубки имеется щель. Внутри проходят четыре веревки, образующие на плоском конце трубки две петли, а на противоположном конце связанные в один узел. На трубке находится гайка; когда она завинчивается, то трубка сдавливается и веревка закрепляется в данном положении. Голова лежащей на спине птицы подсовывается под плоскую часть трубки и одна петля обводится вокруг затылка, а другая - вокруг клюва перед глазами; затем эта петля затягивается.
