Края стола, как это, например, имеет место на столе Русси, могут быть сделаны из крепкого металла, и в них могут быть проделаны вырезы; в них прикрепляются винтами вспомогательные аппараты, как, например, прутья, с которыми соединен тот или другой головодержатель того же автора (см. выше), крючки для фиксации, «serre-pattes» и т. д. Если столовая доска не прервана вырезами, то каждый вивисекционный стол делается покатым, наклонным в одну сторону, чтобы жидкости могли стекать, или же имеет желобообразные ходы, ведущие к отверстию в столе. Для этой цели края стола могут быть приподняты. Снизу часто пристраивается аппарат для искусственного дыхания. Так, например, для этой цели у стола, употребляемого в нашей лаборатории, в самом
Под столом может также помещаться ящик для инструментов (Русси).
Чтобы избежать загрязнения животного текущей при операции кровью и другими жидкостями, Малассэ [33] предложил накладывать на операционный стол или операционную доску решетообразную металлическую раму "lit grillage d operation". Шнурки или веревки, которыми привязывается животное, продеваются через отверстия в металлической раме решета или для мелких животных - где-нибудь в середине решета.
Для облегчения демонстрации, а также и для других целей доска на некоторых столах делается подвижной. Либо 1) ножнои конец столовой доски прикрепляется петлями, и тогда головной конец может быть приподнят (Мороховец; Русси [34] либо 2) поперечная ось проходит поредине стола, чем создается возможность по желанию поднимать тот или другой конец стола (стол нашей лаборатории); либо 3) столовая доска держится на шаровом шарнире и может быть фиксирована винтами в любом положении (Мороховец). 1).
Наконец стол может состоять из двух самостоятельных половин: передней - маленькой и задней - большой; смотря по величине животного, они могут употребляться каждая отдельно или обе вместе (Войнич-Сяноженцкий). В последнем случае, когда обе половины раздвинуты, очень удобно накладывать на тело животного повязки. стола проходят свинцовые тру
Когда является необходимость сохранять животное тепле, можно применять стол Роста [85]. Под доской этого бы, по которым может быть проведена вода. Животное кладется на тонкую подушку. Стол годится для различных животных.
Корыта

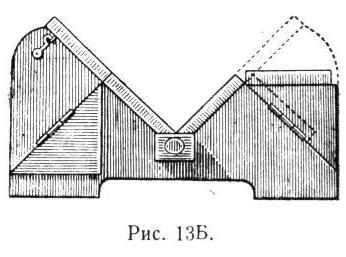

Случаи, в которых применяются корыта, упомянуты выше. Кл. Бернар усовершенствовал корыто, и классическое описание его находится в «Lecons de physioloperatoire» (стр. 132) этого автора (рис. 13А, 13Б).
Штативы
Чтобы иметь доступ к каждой части тела хорошо фиксированного животного, Русси и Югансон предложили штативы.
Станок Русси для собак состоит из целой системы перекладин, к которым животное привязывается цепями Вокосона. Голова животного фиксируется следующим образом. На головном конце станка находятся два металлических прута, согнутые посредине подковообразно и притом так, что верхний приходится отверстием кверху, а нижний - книзу; оба они могут закрываться и могут быть укреплены на одном месте. Обе эти подковы, если их приблизить друг другу, образуют кольцо, плотно обхватывающее шею животного. Кроме того, на животное надевается один из головодержателей того же автора.

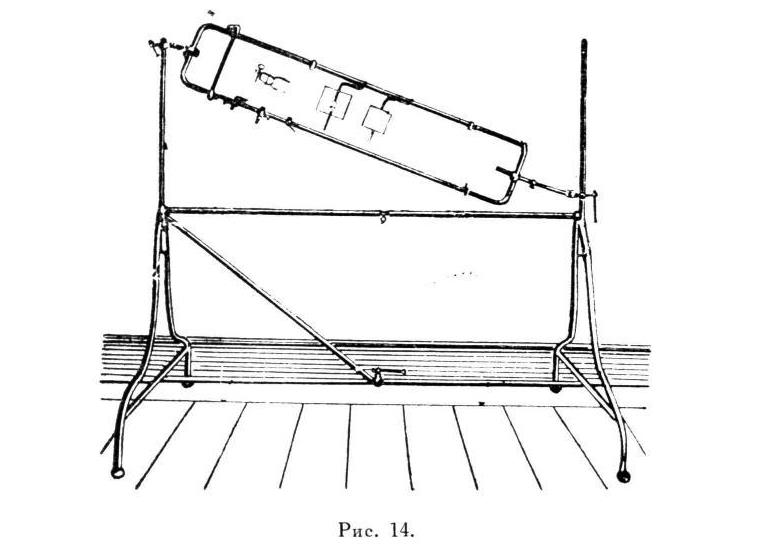

Штатив Югансона состоит из рамы для туловища и головадержателя для головы. Животное привязывают к этой раме веревками. При помощи прутьев, отходящих от ее коротких сторон, рама вставляется в штатив. Аппарат устроен так, что рама может поворачиваться и устанавливаться в любом положении. Эти штативы
Вивисекционные доски или столы на коротких ножках
Прототип вивисекционных досок для кроликов - это вивисекционная доска Чермака (Цион, стр. 37). Устройство этого приспособления и его многочисленных вариантов состоит в следующем. Не слишком большая доска покоится на четырех коротких ножках. На переднем конце доски находится отверстие определенной формы; это отверстие может закрываться металлической дощечкой; этим отверстием пользуются при работе на затылке животного и т. п. На переднем же конце доски находится вертикально стоящий прут, орым определенным образом соединяется головодержатель. Конечности животного привязываются веревками, которые продеваются в отверстие, находящееся на краю стола, или привязываются к прутьям.
Дитрих следующим образом модифицировал востроенный по типу Чермака стол: под доской находятся две катушки, на которые наматывается веревка, идущая от конечностей. Зажимом фиксируется положение катушек.

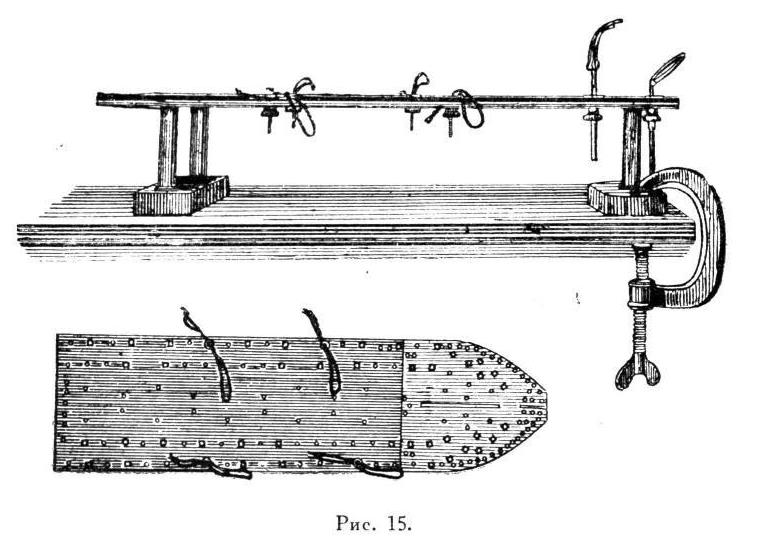

Стол Коуля представляет собой парафинированную дубовую доску, покоящуюся на коротких ножках, и может употребляться для собак, как и для более мелких животных и даже для рыб и змеи. Передний конец стола несколько уже и покрыт металлом. В доске имеется 200 отверстий для веревок, крюки для головодержателей и т. д. Конечности животного привязываются к столу веревками. Коуль предлагает употреблять для фиксирования головы, туловища и конечностей пти холоднокровных зажимающие вилки или тупые крючки, два конца которых прикрепляются под вивисекционным столом винтами (рис. 15).
Следующие приспособления были предложены специально для фиксирования мелких животных.
Столик, или доска, Русси для мелких четвероногих аналогичен по своему устройству столу того же автора для собак, но имеет меньшие размеры.
Столик для кроликов, морских свинок, кур и голубей Латапи дает возможность переворачивать животное со спины на брюхо, и наоборот, не отвязывая прим конечности. Эго достигается тем, что для фиксации задних конечностей применяется лежащая поперек стола металлическая полоса, снабженная ножными зажимами. Этой полосой могут быть произведены некоторые вертикальные движения.
Для морских свинок Кейра сконструировал стол, стоящий на низких ножках. Края этого стола вырезаны по форме растянутого животного и несколько приподняты; на том месте, где приходится морда, края подняты сильнее. Над мордой лежащего на спине животного находится ручка, дающая возможность опускать прут, оканчивающийся треугольной пластинкой, на верхнюю часть шеи как раз между ветвями нижней челюсти. Пластинка придавливает голову животного к столу. Благодаря известному приспособлению прут может быть фиксирован на известной высоте. Лапки морской свинки привязываются веревками к столу. Животные могут также быть укреплены в брюшном положении. Для более крупных экземпляров стол может быть раздвинут.
Лягушки. Для укрепления лягушек служат обыкновенные пробковые пластины, к которым животное прикрепляется булавками; они вкалываются в четыре лапки между пальцами и спереди у рта животного (Цион). Кроме того, существуют специальные доски или столы для лягушек, как, например, доска Русси или лягушечья доска, по Кану, шаровым шарниром, позволяющая установку доски в любом положении; последнее приспособление изготовляется механиком Руси чем в Праге.
П Птицы. Птиц либо вообще не привязывают, либо заворачивают в полотенца (Цион), либо их привязывают к одному из вышеописанных вивисекционных столов. В последнем случае голова удерживается каким-либо головодержателем. Такие головодержатели были предложены Малассэ и Русси /см. выше).
