Плотная пригонка частей в правацовском шприце достигается также при помощи кожаных колец, вкладываемых между концами стеклянного цилиндра и металлической частью. Штраус и Колен [52] предложили заменить кожу кольцами из сильно спрессованной бузинной сердцевины.

B шприце Тудендага кольца полностью устранены и благодаря тщательной пригонке металлической основы к стеклянному цилиндру достигается полная герметичность аппарата.

В целях возможно полной стерилизации изобретатели старались, по возможности, упростить устройство шприца, в первую голову уменьшая число отдельных частей. Так, Люэр [547 [0*], следуя предложению Малассэ, изготовил шприц целиком из стекла; он состоит только из двух частей: из стеклянного цилиндра, суженного

с одной стороны для насаживания иглы, и из поршня, также стеклянного, который представляет собой не что иное, как запаянную с обеих сторон стеклянную трубку (которая должна быть несколько длиннее, чем стеклянный цилиндр), хорошо пригнанную к цилиндру и входящую в него с легким трением.

В рекордовском шприце поршень сделан из металла.

Мерме и Мажор [55] изготовили шприц по топу люэровского, но только целиком из никеля.

У некоторых шприцев металлическая основа упразднена (Фурнье и цилиндр, как у шприцев Малассэ и Люэра, суживается на самом конце для насаживания иглы.

Чтобы иметь при манипулировании одну совершенно свободную руку, Шпигель предложил автоматический шприц, для пользования которым нужна только одна рука.

Многие шприцы продаются в металлических коробочках, в которых можно их стерилизовать, причем крышка коробочки обычно может употребляться, как спиртовка (шприц Обри [08] на 20 куб. см, шприц Дюфлока [05]).

Для медленного подкожного впрыскивания больших количеств жидкости может служить специальный аппарат Бюрлюро и Герде [60].

е. Искусственное дыхание

Если не считать некоторых специальных случаев, при которых применяется искусственное дыхание (точное исследование вдыхаемого воздуха, исследование действия измененного состава воздуха и т. д.), цель искусственного дыхания состоит обычно в том, что в легкие накачивают и выкачивают из них воздух, чтобы сохранить живым животное, которое в результате того или другого экспериментального вмешательства лишено способности дышать. Так, искусственное дыхание абсолютно необходимо, когда спинной мозг прорезается под продолговатым или когда вскрывается плевральная полость, или когда подопытное животное отравлено кураре; небесполезно оно и тогда, когда животное иммобилизовано такими ядами, которые парализуют дыхание раньше сердечной деятельности (например хлоралгидрат) и в аналогичных случаях.

Так как искусственное дыхание заменяет естественный процесс, то оно должно быть, елико возможно, на него похоже, т. е. введение воздуха в легкие и выхождение его из них должны сменяться в определенной последовательности; ритм искусственных дыхательных движений и поступающие в легкие количества воздуха должны обеспечивать данному подопытному животному, по возможности, равномерный газобмен, и раздувание легких не должно переходить известной границы, чтобы не нарушить кровообращения.

Искусственное дыхание достигается накачиванием воздуха в легкие животного и выкачиванием из них при помощи маски-намордника [0] или ларингеального зонда (Кл. Бернар), или (если это позволяют размеры животного) при помощи укрепленной в трахее канюли. В последнем случае на животном производится операция трахеотомии. Мехи или воздушный насос, накачивающий воздух, соединяются с канюлей обыкновенной резиновой трубкой.

Накачивание воздуха в легкие (у собак, кошек и кроликов) производится обычно через канюлю, которая ввязывается в трахею.

Канюлей может служить каждая твердая трубочка (из стекла или металла), прямая или согнутая, лишь бы она подходила по своему диаметру к величине трахеи оперируемого животного. Конец канюли, обращенный к легким, должен быть срезан наискось, а конец, соединенный с трубкой, постав-яющей воздух, должен иметь кругом углубление, чтобы сделать возможным укрепление этой трубки при помощи тесемки или проволоки. Дабы предупредить чрезмерное раздувание легких вдуваемым из мехов или насоса воздухом

и, с другой стороны, дабы обеспечить выход выдыхаемому воздуху, нужно сделать на резиновой трубочке, соединяющей канюлю с воздушным насосом, U-образный вырез (Кл. Бернар) или вырезать совсем близко к канюле овальное отверстие [62 [64]. Последнее может быть, по желанию, совсем или частично покрыто частью другой, более широкой резиновой трубки, обхватывающей ту трубочку, в которой проделано отверстие. Если включить между трахеальной канюлей и мехами или воздушным насосом металлическую трубочку с довольно длинным овальным отверстием, то это представляет еще большее удобство для вышеупомянутой цели. Эта трубочка снабжена легко двигающейся на ней гильзой, укрепляемой винтом в любом положении.

То же самое может быть достигнуто при помощи Т-образной трубочки; один конец этой трубочки ввязывается в трахею, другой конец соединяется с поставляющей воздух трубочкой, на третий, свободный конец насаживаются при помощи резиновой трубочки стеклянные канюли различного калибра. Если воздух накачивается мехами, он может быть удален через специально для этого сделанный клапан; этот клапан Марсэ (Кл. Бернар) находится в самих мехах и открывается каждый раз при определенном положении их крышек.

Примером простых металлических канюль могут служить канюли Людвига и Франсуа-Франка.

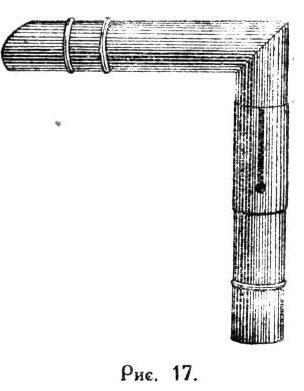

Людвиговская канюля для собак (рис. 17) состоит из двух трубочек, спаянных друг с другом под прямым углом. Тот конец, который ввязывается в трахею, скошен, и на нем имеются два валикообразных утолщения; такое же валикообразное утолщение находится на другом конце канюли, соединяющемся с трубками, доставляющими воздух. На той же части находится приспособление для регулирования входящих количеств воздуха: в трубочке сделана щель, и сама трубочка окружена Футляром, на котором имеется такая же щель; футляр может, по желанию, двигаться взад и вперед по трубочке.

Канюля Франсуа-Франка [6] для собак (рис. 18) представляет то большое удобство, что она, и не будучи закреплена лигатурами, очень крепко держится в трахее. Это достигается тем, что канюля представляет собственно Т-образную трубочку, горизонтальная часть которой с одной стороны запаяна и вставляется в трахею отверстием к легким; вертикальная часть (она состоит иногда из двух спаянных под прямым углом трубочек, а иногда из сильно выгнутой трубки) соединяется с трубочкой, по которой притекает воздух. Чтобы регулировать поступление воздуха в легкие, применяется описанное выше приспособление.

Удобную модификацию простой канюли представляет маленькая канюля Людвига из нейзильбера для кроликов (рис. 19). Особенность этой канюли состоит в том, что та часть ветви, которая соединяется с поставляющей воздух трубкой, может поворачиваться вокруг своей оси, что дает возможность со всевозможными удобствами работать на обеих сторонах шеи.

Наконец с помощью канюли Гадаожно, поворачивая кран, соединять легкие, по желанию, то с поставляющей воздух трубочкой, то с ротовой и носовой полостью.

Кроме этих простых, бывают еще более сложные канюли, имеющие целью отделять вдыхаемый воздух от выдыхаемого. Такое устройство имеют канюли Винтриха Чермака [66], Франсуа-Франка [63] Гутри [67], [67] описанный Ционом вентиль (Циан), канюля для мелких животных Ранвье [68] и т. п. Принцип устройства всех этих канюль всегда один и тот же и состоит в том, что при помощи какого-нибудь приспособления, большею частью вентиля, приводимого в действие током накачиваемого и выдыхаемого воздуха, во время вдоха отверстие, соединяющее всю систему с атмосферой, закрывается и воздух должен устремиться в легкие; при выдохе, наоборот, закрывается отверстие приводящей воздух трубочки, а первое открывается, так что воздух получает возможность выходить наружу.
