Центральный ЖРД F-1 ступени S-IC выключился через To +2 мин 5,9 сек, 4 периферийных двигателя выключились в To +2 мин 33,8 сек. Запуск ЖРД J-2 ступени S-II произошел на 1,4 сек позже, двигатели проработали 6 мин 9 сек. В конце работы двигательной установки наблюдались продольные колебания ступени, но в допустимых пределах. Запуск ЖРД J-2 ступени S-IVB произошел в To +8 мин 45 сек (рис. 42.2).

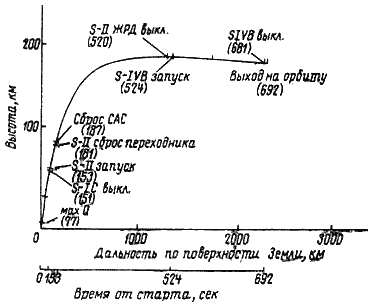

Рис. 42.2. Номинальная траектория
Apollo-8 вышел на орбиту ожидания, близкую к расчетной, с высотой над поверхностью Земли 190 км и углом наклона к плоскости экватора 32,5° (рис. 42.3). В течение первого оборота вокруг Земли сохранялась постоянная ориентация корабля вдоль местной горизонтали. Экипаж провел проверку всех систем корабля.
На втором витке вторично был запущен ЖРД J-2 ступени S-IVB, когда корабль находился в тени; в середине активного участка корабль вышел из тени, ЖРД выключился, когда скорость достигла 10,9 км/сек и корабль вышел на траекторию полета к Луне.
С момента выхода на траекторию пассивного полета к Луне до перехода корабля Apollo-8 на орбиту ИСЛ полет длился 66 ч 11 мин.
Через 20 мин после выхода на траекторию пассивного полета основной блок отделился от ступени S-VIB. Спустя 1 ч 30 мин после разделения произведен слив через камеру ЖРД J-2 остатков жидкого кислорода, ступень S-IVB получила дополнительную скорость ~27,5 м/сек, отклонилась от номинальной траектории полета корабля Apollo-8 и пройдя мимо задней кромки диска Луны вышла на орбиту вокруг Солнца.
Из запланированных четырех коррекций траектории перелета к Луне потребовалось сделать лишь одну 21 декабря в момент времени To +11 ч (рис. 42.4).
Первый запуск ЖРД служебного отсека для вывода корабля Apollo-8 на траекторию ИСЛ был произведен в To +69 ч 8 мин, скорость полета уменьшилась на 912 м/сек и корабль вышел на эллиптическую орбиту 111х312 км Второй запуск ЖРД в To +73 ч 30 мин 53 сек перевел корабль на близкую к круговой орбиту с высотой 112 км и наклоном к экватору Луны 12°.

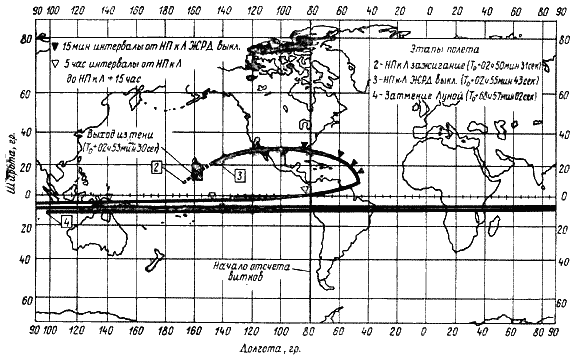

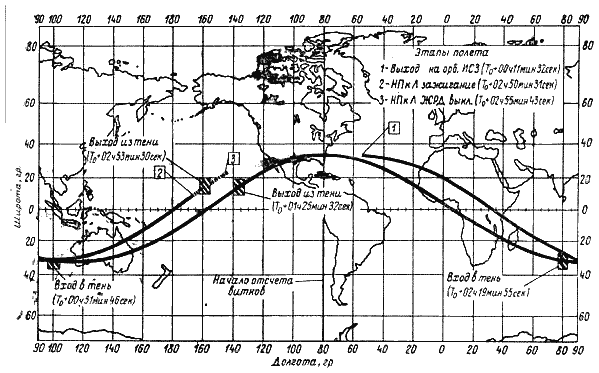

Рис. 42.3. Проекция орбиты ожидания на поверхность Земли: 1 – выход на орбиту ожидания; 2 – начало активного участка; 3 – выход на траекторию полета к Луне Рис. 42.4. Проекция на поверхность Земли траектории полета к Луне корабля Apollo-8: 3 – начало тректории полета к Луне; 4 – затмение корабля Apollo-8 Луной
Во время движения корабля Apollo-8 по орбите ИСЛ одной из главных задач экипажа было наблюдение за ориентирами на поверхности Луны, изучение мест, выбранных для посадки лунного корабля, их фотографирование, стереосъемка Луны от терминатора до терминатора, фотографирование звездного неба при различных условиях освещенности лунной поверхности, освещенной Землей и Зодикальным светом.
Последние 2 оборота вокруг Луны экипаж готовился к переходу с орбиты ИСЛ на траекторию возвращения к Земле.
В процессе полета корабля вокруг Луны наблюдались резко выраженные не прогнозируемые вариации орбиты. Расстояние в апоселении увеличивалось
После 10 оборотов вокруг Луны, 25 декабря в момент времени To +89 ч 15 мин 07 сек, когда Apollo-8 находился за Луной, был включен ЖРД служебного отсека, скорость была увеличена на 1,073 км/сек и корабль вышел на траекторию возвращения к Земле с таким расчетом, чтобы войти в атмосферу Земли на высоте 120 км.
Полет по траектории возвращения к Земле длился 80 ч 44 мин 18 сек и была произведена лишь одна коррекция 25 декабря в момент времени To +104 ч.
На траектории полета к Земле экипаж производил навигационные расчеты по звездам, Луне, земным ориентирам, проводил испытание радиосвязи с Землей и контрольные испытания системы пассивного терморегулирования корабля (рис. 42.5).
За 15 мин до входа в атмосферу на высоте 120 км с помощью пиротехнических средств был сброшен служебный отсек. Вход в атмосферу начался в момент времени To +171 ч 05 мин 32 сек со скоростью 11,006 км/сек.
Автоматическая система управления командным отсеком при снижении в атмосфере поддерживала номинальную траекторию.(рис. 42.6).
Посадка произошла в Тихом океане, в точке с координатами 4°55' с. ш. и 165°00' з. д.
Рис. 42.5. Проекция на поверхности Земли траектории возвращения с Луны корабля Apollo-8: 5 – выход корабля Apollo-8 из-за диска Луны; 6 – выход в атмосферу Земли; 7 – посадка командного отсека в Тихом океане

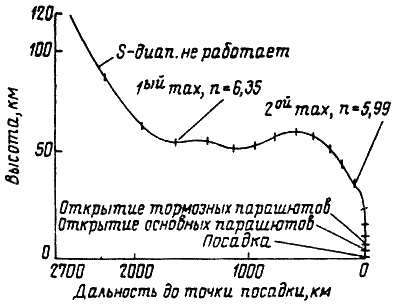

Рис. 42.6. Траектория входа в атмосферу и посадки командного отсека Apollo-8. На траектории сделаны отметки через 1/2 мин.
Apollo-9
3 марта 1969 г. в 16 ч по Гринвичу стартовала ракета-носитель Saturn V и корабль Apollo-9 с экипажем в составе Джеймс Макдивитт (командир корабля), Дэвид Скотт (пилот командного отсека), Рассел Швейкарт (пилот лунного корабля).
Цель полета – вывод на орбиту ИСЗ полезной нагрузки 135 т, комплексные испытания корабля Apollo на орбите ИСЗ, летные испытания лунного корабля, отработка встречи и стыковки лунного корабля с командным отсеком на орбите ИСЗ.
Программа полета предусматривала квалификационные испытания всех систем лунного корабля на орбите ИСЗ; маневрирование и перестроение отсеков корабля Apollo; отработку навигации и управления при встрече и стыковке лунного корабля с основным блоком; испытания радиолокатора встречи лунного корабля на расстоянии 175 км от основного блока; тренировка экипажа по управлению лунным кораблем в автономном полете, переход Р. Швейкарта из лунного корабля в кабину экипажа и обратно через открытый космос; испытания в открытом космосе скафандра и системы жизнеобеспечения, предназначенных для выхода на поверхность Луны; испытания маршевого ЖРД служебного отсека, оценка способности ЦАП демпфировать колебания Apollo при работе ЖРД служебного отсека; испытания ЖРД лунного корабля.
