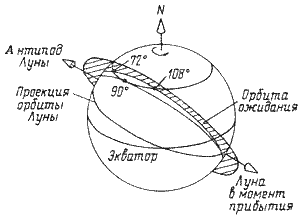

Рис. 42.14. Выход взлетной ступени лунного корабля Apollo-10 на концентрическую орбиту и постоянную разность высот.

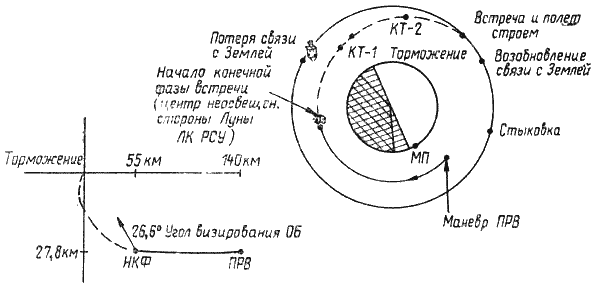

Рис. 42.15. Маневр выхода на постоянную разность высот и конечная фаза встречи взлетной ступени с основным блоком корабля Ароllо-10
В общей сложности основной
В момент времени To +137 ч 36 мин 28 сек, когда основной блок находился за Луной, был включен ЖРД служебного отсека; двигатель проработал 2 мин 44 сек (на 3 сек меньше расчетного времени), приращение скорости составило 1107,5 м{сек, скорость основного блока в момент выключения ЖРД была 2732,2 м/сек. Перегрузка во время работы ЖРД была 0,75.
Основной блок был выведен на траекторию, близкую к расчетной. Единственная коррекция траектории возвращения была сделана в To +188 ч 49 мин 56 сек, ЖРД служебного отсека проработал 6,6 сек, и приращение скорости составило 0,49 м/сек.
Перелет к Земле продолжался около 54 ч. В момент времени To +191 ч 34 мин 30 сек служебный отсек был отделен от командного отсека, а в To +191 ч 49 мин 11 сек командный отсек вошел в атмосферу Земли на высоте 122 км со скоростью 11 030 м/сек (расстояние от точки входа в атмосферу до точки посадки было 2770 км). В момент времени To +191 ч 57 мин 11 сек открылись тормозные парашюты на высоте 7800 м, спустя 43 сек на высоте 3000 м открылись главные парашюты. Посадка произошла 26 мая в 16 ч 52 мин 25 сек пэ Гринвичу в точке с координатами 15,01° ю. ш. и 164,41° з. д. в 6…8 км от авианосца «Принстон». Полная продолжительность полета Apollo-10 192 ч 3 мин 25 сек.
Полет Apollo-10 по достигнутым результатам оказался вполне успешным.
Космическая система Saturn V Apollo продемонстрировала готовность к выполнению главной задачи – высадки астронавтов на Луну, была доказана эффективность принятой методики встречи и стыковки взлетной ступени с основным блоком на орбите ИСЛ, проведены испытания посадочного радиолокатора, успешно прошла испытания всех систем лунного корабля – двигательных установок, посадочной и взлетной ступеней, основной и аварийней системы навигации и управления и радиооборудования.
Визуальные исследования места посадки № 2, проведенные астронавтами с близкого расстояния и анализ кинофотоснимков показали пригодность участка для посадки корабля Apollo-11.
Астронавты приобрели опыт навигации и управления лунным кораблем на орбите ИСЛ. Физическое состояние астронавтов было отличным, они не жаловались на недомогание или укачивание в полете.
Существенных неисправностей космической системы Saturn V Apollo, которые могли бы препятствовать полету с посадкой на Луне, не наблюдалось. [6—16].
4.3. Полет корабля Apollo-11, посадка на Луну и возвращение на Землю
16 июля 1969 г. в 13 ч 32 мин по Гринвичу стартовала ракета-носитель Saturn V и корабль Apollo-11 с экипажем: Нейл Армстронг (командир корабля), Майкл Коллинз (пилот командного отсека) и Эдвин Олдрин (пилот лунного корабля).
Цель полета – посадка лунного корабля на Луну в районе Моря Спокойствия, в 190 км западнее кратера Маскелини, в точке с координатами 0°42'50" с. ш. и 23°42'28" з. д., выход на поверхность Луны Н. Армстронга и Э. Олдрина, сбор 60 кг лунного
Общая расчетная продолжительность полета 195 ч 19 мин.

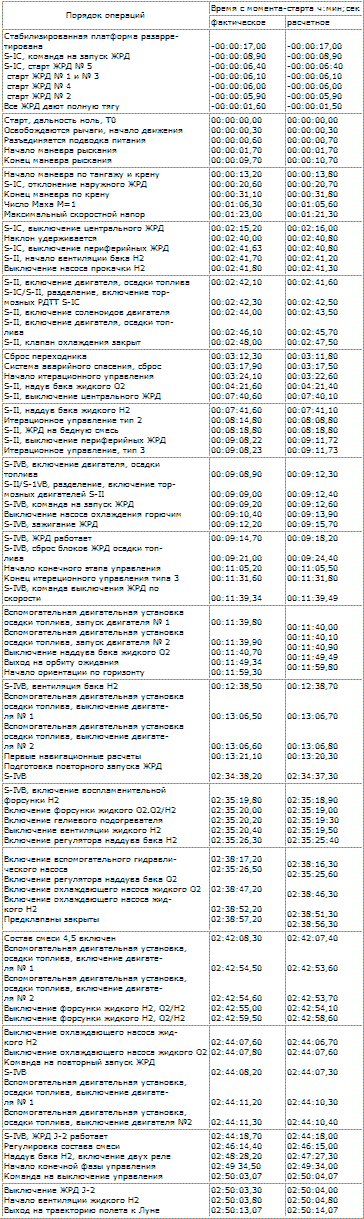

Ниже дана расчетная и фактическая программа вывода корабля Apollo-11 на траекторию полета к Луне.

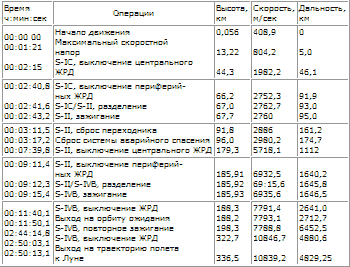

Номинальная траектория старта и последовательность операций Apollo-11 дана в табл. 21.
Таблица 2
Старт
Корабль Apollo-11 стартовал 16 июля 1969 г. в 13 ч 32 мин по Гринвичу с азимутом 72° в начале открытия стартового окна (рис. 43.1, а, б, в).
Такой старт давал возможность произвести посадку на Луне в расчетном месте № 2 при угле возвышения Солнца около 10°, при общей продолжительности полета 8 сут 3 ч, обеспечивал резерв топлива для ЖРД служебного отсека, соответствующий изменению скорости 52 м/сек. Первая ступень ракеты Saturn V закончила работу на дальности 93,5 км, подняла аппарат на высоту 67 км и увеличила его скорость до 2760 м/сек.

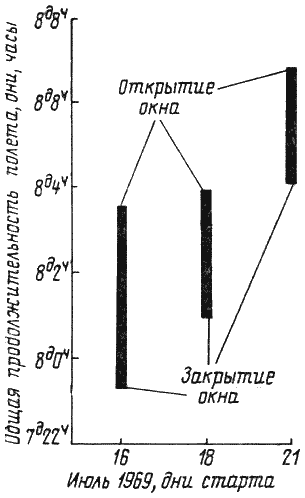

Рис. 43.1 (а). Зависимость общей продолжительности полета от времени старта корабля Apollo-11 (стартовое окно).
Рис. 43.1 (б). Возможные азимуты старта корабля Apollo-11
Рис. 43.1 (в). Геометрия стартового окна
Вторая ступень S-II закончила работу на дальности 1640,2 км, подняла аппарат на 187 км и увеличила его скорость до 6935,6 м/сек. Двигаясь по баллистической траектории через 20 мин после отделения, вторая ступень упала в Атлантический океан на расстоянии 4250 км от места старта.
Третья ступень ракеты Saturn V начала работать сразу после отделения ступени S-II. ЖРД J-2 проработал 145 сек, увеличил скорость кораблч Apollo до 7791,4 м/сек и вывел его на орбиту ожидания 184,2/190,3 км с наклоном к экватору 32,51°.
Экипаж имел возможность управлять ракетой-носителем Saturn V в случае неисправности инерциальной платформы основной системы управления и навигации приборного отсека. На участке работы ступени S-1C экипаж мог переключить управление ракетой-носителем с системы управления приборного отсека на систему управления и навигации, действующую из командного отсека. При отказе автоматической системы во время работы второй и третьей ступеней ракеты экипаж переходит на ручное управление, посылая с помощью рукояток управления через бортовую ЭЦВМ сигналы в приборный отсек.
