22 мая в 19 ч 11 мин по Гринвичу (T0 +98 ч 22 мин) была произведена расстыковка основного блока и лунного корабля (рис. 42.9).
Дальше началось самостоятельное маневрирование лунного корабля. В 20 ч 35 мин по Гринвичу (T0 +99 ч 46 мин) астронавты включили ЖРД посадочной ступени лунного корабля, он проработал 15 сек на тяге, равной 10% максимальной, и 12,4 сек на тяге, равной 40% максимальной; торможение скорости соответствовало расчетному, а расход топлива соответствовал заданному с точностью до 0,1%; лунный корабль перешел на эллиптическую траекторию снижения с высотой в апоселении 113,2 км и высотой над поверхностью Луны в периселении 14,3 км. Угловое расстояние от точки периселения до места посадки № 2 составляло 15°.

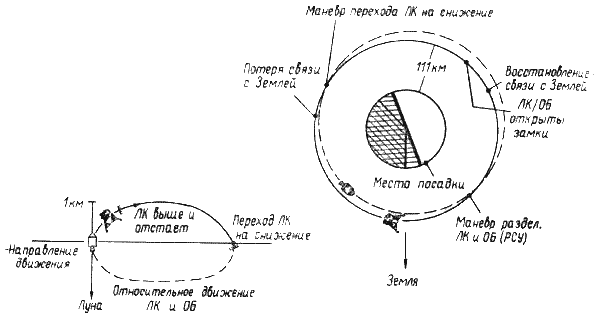

Рис. 42.9. Маневр расстыковки лунного корабля от основного блока Apollo-10
Вблизи периселения были проведены испытания посадочного радиолокатора; в течение 6 мин астронавты вели наблюдения и исследования места посадки № 2 и подходов к нему; лунный корабль двигался со скоростью 1650 м/сек (рис. 42.10, 42.11). Селеноцентрическая орбита лунного корабля оказалась сильно возмущенной аномалиями гравитационного поля Луны; применявшиеся модели гравитационного поля не давали точного описания аномалий, поэтому лунный корабль не прошел над местом посадки № 2, как планировалось, а отклонился в южном направлении на 6…8 км.
Последующий анализ показал, что возмущения орбиты были весьма существенными, каждый час полета наклон орбиты к экватору уменьшался на 0,01°. Впоследствии Т. Стаффорд рассказывал о своих наблюдениях места посадки № 2; он считал, что вокруг и на подходе к месту посадки поверхность Луны менее пересеченная, чем это представлялось на снимках АМС Lunar Orbiter, однако для посадки пригодно только 25…30% площади. Т. Стаффорд считал, что посадка возможна, если лунный корабль будет иметь достаточно топлива для горизонтального полета на небольшой высоте над поверхностью Луны с целью выбора под-ходящего места посадки, а также топлива для висения над выбранным местом для его оценки (рис. 42.11).

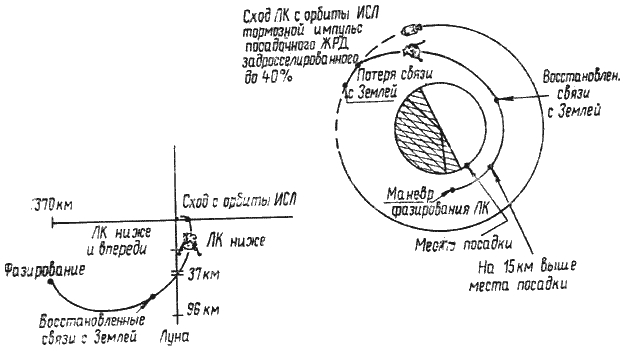

Рис. 42.10. Снижение лунного корабля Apollo-10 до высоты 15 км над поверхностью Луны.

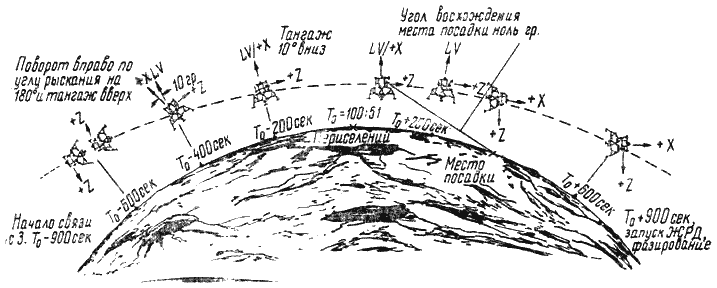

Рис. 42.11. Пролет корабля Apollo-10 вблизи поверхности Луны, маневрирование места посадки для корабля Apollo-11:
(Tо – время пролета периселения; To -900 сек, – прием инструкций от центра управления; To -600 сек, проверка управляемой антенны при повороте корабля от положения лицом вниз до положения лицом вверх и поворот относительно оси тангажа до вертикального положения корабля; программа Р-16, 10-3; To -400 сек. проверка посадочного радиолокатора в положении 2, программа Р-16. 14-1: To -200 сек, тангаж 10° вниз; To +100 сек, осмотр поверхности Луны, программа Р-20, 86-4; To +200 сек, осмотр места посадки, фотографирование; конец испытаний радиолокатора, угол тангажа 90° вниз; To +600 сек, установка необходимой ориентации корабля перед запуском ЖРД: To +900 сек, запуск ЖРД и переход на траекторию фазирования. Скорость изменения угла тангажа 0,05 град/сек).
Через 15 мин после прохождения периселения был включен ЖРД посадочной ступени лунного корабля; он проработал 42 сек, vis них 26 сек на тяге, равной 10% максимальной, и 16 сек на максимальной тяге, в результате чего корабль перешел на фазирующую орбиту с высотой в апоселении 359 км и высотой в периселении 22 км (рис. 42.12).
Этот маневр перевел лунный корабль на «задерживающую» орбиту, основной блок начал перегонять

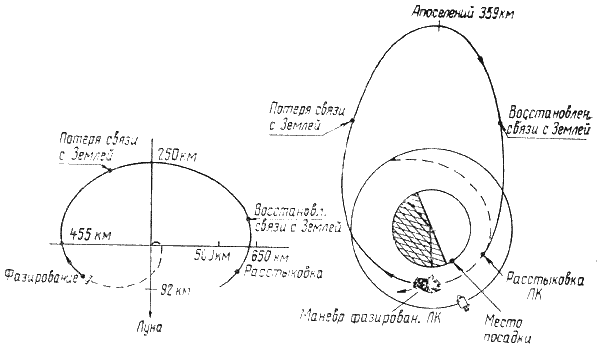

Рис. 42.12. Маневр фазирования взлетной ступени лунного корабля Apollo-10
В To +102 ч 45 мин, когда лунный корбаль находился на высоте 22 км над местом посадки № 2, была сброшена посадочная ступень лунного корабля (вес лунного корабля перед разделением ступеней был равен 3863,7 кг). Ю. Сернан включил ЖРД РСУ и, увеличив скорость на 0,6 м/сек, отвел взлетную ступень на безопасное расстояние от посадочной. чтобы предотвратить их столкновение. Внезапно взлетную ступень начало бросать в разные стороны, поворачивать по крену на 180° и по тангажу на 233°. Т. Стаффорд взял управление, выключил автопилот и с помощью ручного управления стабилизировал взлетную ступень.
Приводилось несколько объяснений этого происшествия, но, по-видимому, наиболее вероятно то, что тумблер управления был ошибочно установлен ка автоматический поиск после проверки скоростного гироскопа, который давал неправильные показания о скорости разворота относительно оси рыскания.
После стабилизации взлетной ступени Т. Стаффорд начал осуществлять сближение и встречу с основным блоком по этапам.
В To +102 ч 55 мин 01 сек был включен взлетный ЖРД на 15 сек, скорость уменьшилась на 63,2 м/сек, взлетная ступень перешла на орбиту 86,4/20,2 км, оказалась ниже на 26,2 км и отставала от основного блока на 274 км(рис.42.13).
В To +103 ч 45 мин были включены ЖРД РСУ на 27,3 сек, топливо расходовалось из основных баков, скорость увеличилась на 13,82 м/сек и взлетная ступень перешла на орбиту 88,3/77,5 км.

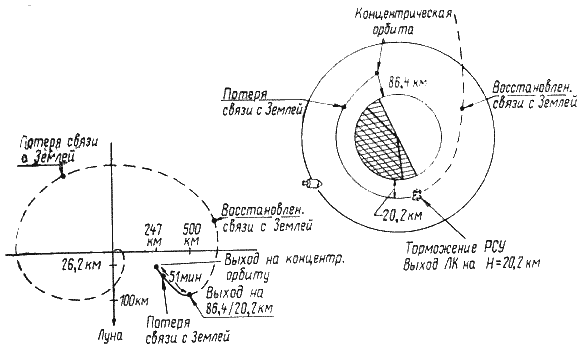

Рис. 42.13. Выход взлетной ступени лунного корабля Apollo-10 на орбиту высотой 86,4/20,2 км над поверхностью Луны
В To +104 ч. 44 мин были включены ЖРД РСУ и вектор тяги направлен вдоль лунного радиуса, взлетная ступень перешла на концентрическую орбиту с постоянной разностью высот 27,8 км с орбитой основного блока (рис. 42.14 и 42.15).
Момент окончательного фазирования был начат над центром не освещенной стороны Луны, угол возвышения был 26,6°, радиолокатор встречи вел непрерывно слежение и рассчитывался маневр встречи.
В To +105 ч 22 мин 50 сек были включены ЖРД РСУ на 15 сек, вектор тяги направлен по линии визирования основного блока, приращение скорости составило 7,62 м/сек. Маневр торможения был выполнен за диском Луны, после появления из-за лунного диска взлетная ступень и основной блок совершили полет строем на расстоянии нескольких метров друг от друга. Причаливание и стыковку Д. Янг завершил в To +106 ч 21 мин, автономное маневрирование лунного корабля продолжалось 8,5 ч.
После возвращения Т. Стаффорда и Ю. Сернана в командный отсек взлетная ступень была отделена от основного блока, который затем был отведен на безопасное расстояние. По команде с Земли был включен ЖРД взлетной ступени до полного израсходования топлива, чтобы перевести ее на гелиоцентрическую орбиту, но необходимую ориентацию вектора тяги обеспечить не удалось и ступень перешла на селеноцентрическую орбиту 216/17 км.
Последующие 29 ч, в течение которых основной блок оставался на орбите ИСЛ, астронавты вели наблюдения за лунными ориентирами, фотографировали отдельные участки лунной поверхности, вели навигационные эксперименты.
