Если потребуется выключить сигнализатор, то в его цепь введите выключатель.
При желании вы можете придумать и другую конструкцию сигнализатора.
Противопожарная сигнализация
Каждому пионеру и школьнику известно, что ликвидировать пожар в самом начале его возникновения в сотни раз легче, чем бороться с ним, когда он достиг уже огромных размеров. Вот почему юные электротехники должны приложить много усилий для устройства противопожарной сигнализации в местах вероятных очагов пожаров не только у себя дома, но и в школе, на
Противопожарная сигнализация может быть выполнена без особых затрат. При этом главную роль играют контакты, замыкающие цепь сигнализации.
Простейший противопожарный сигнализатор показан на рисунке 47, а.

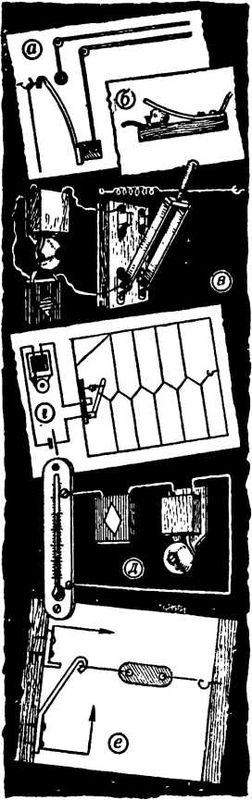

Рис. 47. Различные конструкции противопожарной сигнализации.
Он состоит из неподвижного контакта — медного шурупа, к которому присоединяется один провод от цепи сигнализации. Другой провод присоединен к упругому подвижному латунному контакту в виде скобы. Контакты устанавливаются либо на стене, либо на специальной деревянной планке.
Подвижный контакт в свободном состоянии должен плотно прижиматься к неподвижному, замыкая цепь сигнализации. К кольцу подвижного контакта привяжите тонкую длинную нитку и протяните ее вдоль стен и потолков, натягивая так, чтобы контакты были разомкнуты. В случае возникновения пожара нитка перегорает, контакты замыкаются и включается противопожарная сирена, или автомобильный сигнал, или обычный звонок.
Другие весьма простые конструкции противопожарной сигнализации показаны на рисунке 47, б, в. В одной из них (рис. 47, б) контакты разомкнуты кусочком воска. При возникновении пожара повышается температура, воск расплавляется, а подвижный упругий контакт плотно соприкасается с неподвижным, замыкая цепь.
Контакты можно разъединять не воском, а тонкой ниточкой, которая прикрепляется одним концом к рукоятке рубильника, включающегося в цепь автоматически под действием специальной пружины. Второй конец ниточки прикрепляется к стене (рис. 47, в). Ниточка натянута так, что нож рубильника не касается неподвижного контакта. Ниточная сеть протянута в местах возможного очага пожара. В случае пожара ниточка быстро перегорает, и рубильник под действием пружины замкнет цепь сигнализации. На рисунке 47, г показан способ натягивания ниточкой «паутины» на потолке или на стене.
Противопожарный сигнализатор можно сделать при помощи специального термометра (рис. 47, б), у которого цепь сигнализации замкнется при помощи ртутного столбика. На шкале такого термометра имеется два зажима от контактов. Один из них соединен с ртутной головкой, а другой установлен против цифры, указывающей на аварию. При повышении температуры до угрожающего значения ртутный столбик поднимается вверх и соприкасается с верхним контактом, замыкая цепь сигнализации.
Такой термометр надо установить в месте вероятного очага пожара и включить его в цепь сигнализации.
Другим сигнализатором пожара может быть специальный предохранитель (рис. 47, а), сделанный из легкоплавкого материала. При повышении температуры окружающей среды предохранитель
Предохранитель можно изготовить из сплавов следующего состава: олова — 3 части (по весу), свинца — 2, висмута — 5 или олова — 3 части, свинца — 5, висмута — 8.
Первый сплав плавится при температуре около 100 °C, а второй при 80 °C.
Охранная сигнализация
Можно придумать очень интересную «тайную» сигнализацию, заменяющую сторожей. Легко устроить, например, простейший сигнализатор, оповещающий о появлении человека на ступеньках крыльца или открывающего дверь помещения, шкафа, стола, сейфа и проч.
На рисунке 48 показаны некоторые варианты конструкции контактов «тайной» сигнализации. Их задача — замкнуть цепь сигнализации при открывании двери, окна, форточки, шкафа и проч.
Особенность цепи охранной сигнализации состоит в том, что ее провода скрыты от человеческого взора.
Простейшая конструкция охранного сигнализатора показана на рисунке 48, а.

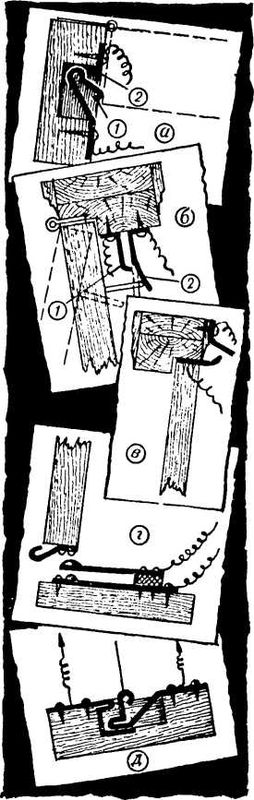

Рис. 48. Различные устройство охранной сигнализации.
Врежьте контактные пластинки в косяк окна или двери с таким расчетом, чтобы обвязка оконного переплета или двери в закрытом положении надавливала на выступающий кончик упругой пластинки 1 и отводила ее от пластинки 2, разрывая цепь сигнализации.
При открывании окна или двери пластинка 1 под действием своей упругости плотно прижмется к пластинке 2, замкнет цепь сигнализации, и звонок или сирена оповестят о появлении человека в недозволенном месте.
Другие конструкции контактов сигнализаторов у входных дверей показаны на рисунке 48, б, в, г, д.
Если дверь или окно открывается наружу, то сигнализатор значительно упрощается.
Привинтите к косяку окна или двери со стороны комнаты один контакт — медную скобу 1, как показано на рисунке 48, б, и на некотором расстоянии от скобы привинтите второй контакт — упругую скобу 2 несколько большей длины так, чтобы ее свободный конец плотно прижимался к скобе 1, когда дверь открыта. После этого в обвязку двери или оконного переплета против конца упругой скобы 2 вбейте гвоздь или укрепите деревянный упор, размыкающий контакты сигнализатора, если дверь закрыта. Стоит только немного приоткрыть дверь, как контакты замкнут цепь сигнализации, приводя в действие звонок или сирену. Если дверь открывается внутрь помещения, то контакты надо установить так, как показано на рисунке 48, в.
Специальные виды охранной сигнализации
Надежную сигнализацию можно установить на ступеньках входного крыльца общественных хранилищ.
Для этого одну из ступенек установите на петлях. Под ее свободный конец подложите резиновые прокладки. На углу под ступенькой прикрепите два контакта с таким расчетом, чтобы они замыкались только под действием тяжести человека (рис. 49, а).
О появлении человека на ступеньках крыльца оповестит звонок, который включается при замыкании контактов.
