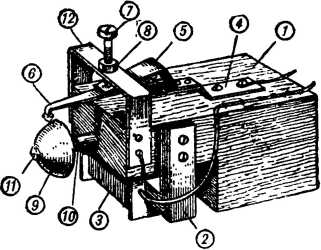

Рис. 44. Самодельный электрозвонок и его части: 1 — деревянное основание; 2 — электромагнит; 3 — катушка электромагнита; 4 — якорь; 5 — контактная пластинка; 6 — молоточек; 7 — контактный регулировочный винт; 8 — контргайка; 9 — чашечка; 10 — стоечка; 11 — крепежный шуруп; 12 — контактная скоба.
Теперь приступайте к регулировке звонка. Сделайте зазор 3–4 миллиметра между якорем и полюсами электромагнита путем ввинчивания
Схемы сигнализации для вызова
Наиболее часто встречается вызывная сигнализация. Она представляет собой обычные звонковые установки, которые служат для подачи звуковых сигналов в учреждениях, у входных дверей квартир, в школах, мастерских и т. п.
Самая простая схема сигнализации для вызова содержит один звонок, одну нажимную кнопку, источник питания и соединительные провода. Подобная схема показана на рисунке 45, а.

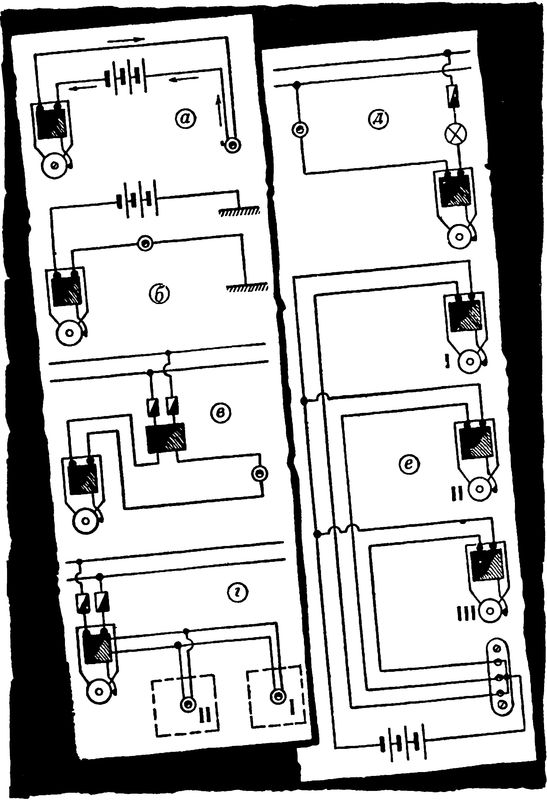

Рис. 45. Различные схемы звонковой сигнализации: I, II, III — вызываемые пункты.
Чтобы не напутать в проводке и получить линию наиболее короткой, надо сначала составить схему на бумаге. Составляя схему звонковой проводки с питанием от элементов или аккумуляторных батарей, надо учитывать, чтобы источники тока были расположены близко от звонковой линии и находились в промежутке между звонком и кнопкой. В этом случае на проводку тратится меньше провода, а в цепи звонка тратится меньшая электрическая мощность.
На схеме (рис. 45, а) для проверки правильности ее составления стрелочками указаны направление движения тока по проводам. Схема будет тогда правильно собрана, когда ток, следуя от плюса источника по проводам, проходит поочередно все детали и снова возвращается в источник через провод, соединенный с минусом.
Перед прокладкой звонковой сигнализации изготавливают ящики для гальванических элементов и укрепляют их на заранее размеченных местах.
Если для звонковой установки приходится вести длинные линии, а в помещении имеется центральное отопление и водопровод, то проводку можно сделать однопроводной. Роль другого провода будет выполнять металлическая водопроводная труба. Схема однопроводной сигнализации показана на рисунке 45, б.
В сельской местности, когда приходится вести длинную линию сигнализации из одного дома в другой, используется тоже однопроводная сигнализация.
В этом случае на обоих концах линии закапывают в землю железные или медные листы, к которым припаивают выводы. Для лучшего контакта на листы насыпают соли, поливают их водой, засыпают землей, смачивая ее соленой водой. Схема подобной сигнализации показана на рисунке 45, б.
Звонковая проводка может быть выполнена от сети переменного тока. При этом возможны три варианта звонковых цепей:
1. Прокладка провода с использованием отдельного понижающего трансформатора для звонковой цепи, как показано
В этом случае электрическая линия от сети ведется на роликах, перед трансформатором устанавливается щиток с предохранительными пробками. Проводка звонковой цепи низкого напряжения производится с помощью скобочек.
2. Проводка звонка со своим понижающим трансформатором внутри. При этом отвод от электрической сети прокладывается на роликах до звонка. Перед звонком устанавливается щиток с предохранителями. А провода, идущие к звонковой кнопке, прокладываются на скобочках, как показано на рисунке 45, г.
3. Прокладка линии для звонка с использованием лампы накаливания вместо понижающего трансформатора, как показано на рисунке 45, д. Эта проводка прокладывается осветительным шнуром на роликах, а вместо кнопки устанавливается обязательно выключатель. Такая проводка делается только в исключительных случаях и в сухих деревянных помещениях. При этой проводке применяется лампочка самой малой мощности.
Во многих учреждениях имеются кабинеты, например секретариат, где устанавливается звонок. К этому звонку присоединяются кнопки из нескольких кабинетов. Схема подобной сигнализации показана на рисунке 45, г, где вызов одного лица может быть произведен из двух пунктов. Подобная сигнализация может быть установлена в школе и пионерском лагере.
Очень часто встречается звонковая сигнализация, когда один человек может вызвать к себе трех человек из разных кабинетов, например из трех. Схема такой сигнализации показана на рисунке 45, е.
Сигнализатор «Пришла почта»
Оригинальный звонковый сигнализатор, извещающий о приходе почты, можно сделать в каждой квартире.
Конструкция подобного сигнализатора может быть выполнена по-разному, в зависимости от почтового ящика.
Сигнализатор представляет собой два контакта от звонковой цепи, которые замыкаются в момент укладывания почты в ящик. Такие контакты можно установить либо на верхней крышке, либо на дне ящика. Надежно работает сигнализатор, показанный на рисунке 46.

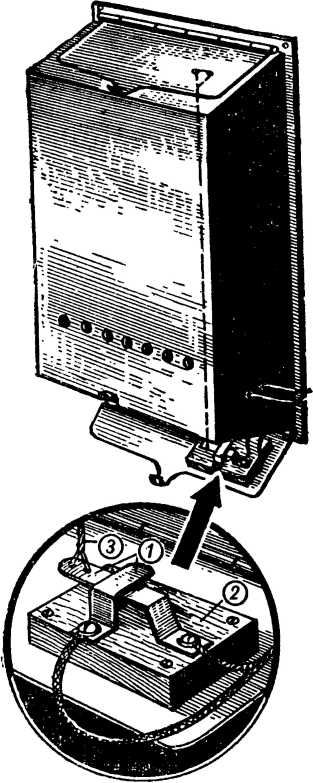

Рис. 46. Сигнализатор «Пришла почта».
Он состоит из гибких контактов 1, укрепленных на деревянном основании 2 и тяги 3. Когда открывается верхняя крышка, закрывающая прорезь для писем и газет, то при помощи тяги (узкой резинки, привязанной к нижнему контакту и проволочному кольцу) контакты замыкаются, и звонок оповещает о приходе почты.
Изготовьте основание из сухой доски и пропитайте его олифой или парафином.
К основанию прикрепите два контакта. Один из них — верхний — сделайте из толстой медной пластинки, а нижний — из упругой латунной полосочки с отверстием для кольца. Сделайте кольца из тонкой проволоки.
В верхней откидной крышке ящика сделайте два отверстия, проденьте через них проволочную петельку и прикрепите к ней один конец резинки.
Прикрепите сигнализатор ко дну ящика, привяжите к кольцу нижнего контакта свободный конец резинки. Отрегулируйте сигнализатор так, чтобы при закрытой верхней крышке его контакты были разомкнуты, а при открывании крышки — надежно замкнулись. Присоедините к контактам два гибких изолированных провода и подключите их параллельно звонковой кнопке, и сигнализатор готов к действию.
