Самодельные гальванические элементы

Самыми простыми источниками постоянного электрического тока являются гальванические элементы. Они могут быть весьма широко использованы там, где нет электрического освещения, а также при проведении различных экспериментов и испытаний в вашей домашней мастерской или электролаборатории.

Существует очень большое количество различных гальванических элементов. Многие из них вы можете изготовить сами и применить в дело.

Изготовление простейшего гальванического элемента

Возьмите стакан кипяченой воды

и растворите в нем две столовые ложки поваренной соли. Вы получили электролит. Опустите в него медную и цинковую пластинки так, чтобы они не касались друг друга, а концы их выходили из электролита, как показано на рисунке 2.

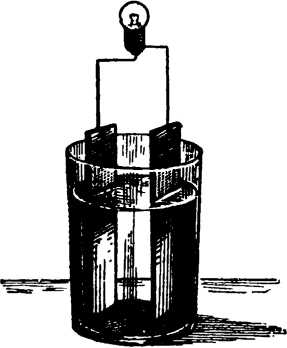

Рис. 2. Простейший источник электрического тока.

Вы получили источник тока, который называется гальваническим элементом. Цинковая пластинка в элементе является отрицательным полюсом, или отрицательным электродом, так как она в растворе заряжается отрицательным электричеством. Медная пластинка служит положительным полюсом, или положительным электродом.

Присоедините проводами лампочку от карманного фонаря к электродам вашего элемента. Она даст слабый, быстро угасающий свет. Этот источник имеет напряжение около 1 вольта. Если соединить проводами четыре или пять таких элементов последовательно, то получится батарея элементов.

Последовательное соединение элементов производится так: положительный электрод первого элемента соединяют проводником с отрицательным электродом второго элемента, а положительный электрод второго элемента соединяют с отрицательным электродом третьего элемента, и т. д.

Таким образом, у полученной батареи будет два свободных электрода, один из них — отрицательный (от первого элемента) и положительный (от четвертого или пятого элемента). К этим электродам (полюсам батареи) следует подключать какой-либо потребитель электрического тока, например лампочку от карманного фонаря. Она даст яркий свет, который постепенно будет становиться все слабее и слабее и, наконец, совсем померкнет. Как объяснить причину этого явления?

Установлено, что между цинковой пластинкой и раствором происходит химическая реакция. Под действием этой реакции на цинковой пластинке скапливаются отрицательные заряды, и она заряжается отрицательно. При химической реакции, происходящей в элементе, цинк растворяется, а цинковая пластинка постепенно становится все тоньше и тоньше.

На медной пластинке выделяются пузырьки газа водорода, которые постепенно покрывают ее. Покрытие пластинки водородом и является причиной ослабления действия элемента. Это явление называется поляризацией элемента.

Чтобы не происходило поляризации элемента, надо не допускать покрытия положительного электрода водородом. С этой целью в элемент вводят вещества, которые, химически соединяясь с водородом, поглощают его. Такие вещества называются деполяризаторами.

Элементы, в которых не происходит поляризации, называются неполяризующимися.

Изготовление мокрого элемента Лекланше

Элементы Лекланше бывают мокрые, если электролит у них жидкий, и сухие, если электролит сгущен в виде пасты.

Элемент Лекланше относится к неполяризующимся элементам. Он состоит из стеклянного сосуда, наполненного электролитом, и двух электродов. Отрицательным

электродом в нем служит цинковая пластинка, изогнутая в виде цилиндра, а положительным — угольная палочка. Электролитом в элементе служит насыщенный раствор нашатыря в воде. В качестве деполяризатора применяется перекись (двуокись) марганца, смешанная с тонко измельченным углем и порошком графита. Эта смесь запрессовывается вокруг угольного электрода в мешочке, сшитом из бязи или холста. Такие элементы получили название мешочных. Общий вид и детали элемента показаны на рисунке 3.

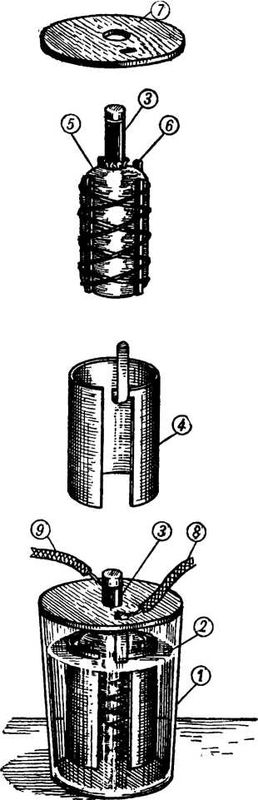

Рис. 3. Гальванический элемент и его части: 1 — стеклянный сосуд; 2 — электролит; 3 — угольный электрод; 4 — цинковый электрод; 5 — агломерат; 6 — изоляционные прокладки; 7 — крышка; 8 и 9 — провода.

Смесь, запрессованную в мешочке, называют агломератом. Агломерат не должен соприкасаться с цинковым электродом, так как в этом случае произойдет замыкание электродов внутри электролита и элемент не будет давать ток во внешнюю цепь. Чтобы предотвратить случайное замыкание внутри элемента, мешочек с агломератом со всех сторон обвязывают бечевкой, на которую нанизаны стеклянные бусинки на небольшом расстоянии друг от друга. Эти бусинки являются изоляторами и предохраняют электроды от замыкания. Иногда вместо бусинок по бокам мешочка привязывают деревянные палочки, пропитанные смолой или парафином.

Электродвижущая сила (э. д. с.) одного элемента Лекланше равна 1,5 вольта. Следует иметь в виду, что э. д. с. элемента не зависит ни от величины элемента, ни от размеров его электродов.

Каждый гальванический элемент характеризуется емкостью, которая измеряется в ампер-часах. Емкость гальванического элемента зависит от его величины, размеров электродов и количества деполяризатора.

В продаже можно встретить элементы различной емкости, начиная от 0,35 ампер-часа и до 500 ампер-часов и более. Если элемент обладает емкостью в 20 ампер-часов, это значит, что в течение 20 часов от элемента можно брать ток величиной в 1 ампер или в течение 10 часов — ток величиной 2 ампера.

Казалось бы, что от элемента в 20 ампер-часов можно в течение 1 часа получить ток величиной 20 ампер. Однако на практике никогда этого не бывает. От элемента нельзя получить большой разрядный ток. Этому препятствуют сопротивление элемента и бурная реакция, вызывающая ускоренную поляризацию положительного электрода. Поэтому на гальванических элементах и батареях, выпускаемых промышленностью, указывается допустимая разрядная сила тока, то есть та величина тока, выше которой не рекомендуется разряжать элемент.

Мокрый элемент Лекланше можно изготовить так.

Возьмите стеклянную банку из-под кабачков, баклажанной икры или другую стеклянную банку такой же емкости. Из листового цинка вырежьте пластинку прямоугольной формы шириной 10 и длиной 20 сантиметров. Вдоль ее короткой стороны, отступив от края на 1 сантиметр, сделайте прорезь. Изогните пластинку в виде цилиндра, как показано на рисунке 3. Извлеките угольные электроды из старых накальных гальванических батарей. Прокипятите их минут пятнадцать в воде, добавив в нее немного соляной кислоты. Сшейте круглый мешочек из неплотного материала (мешочек удобнее всего шить на бутылке или деревянной болванке диаметром 6–7 сантиметров и длиной 15–20 сантиметров).
