Старый агломерат в сухих элементах можно восстанавливать пропусканием через элемент постоянного тока от постороннего источника, как и в случае восстановления агломерата у приведенных выше мокрых элементов Лекланше.
Цинковый стаканчик промывают в теплой воде, очищают его внутренние стенки и приступают к сборке элементов.
Аккумуляторы
Общими недостатками всех гальванических элементов являются сравнительно малая мощность, отдаваемая во внешнюю цепь, непродолжительное время непрерывной работы, повышенное внутреннее сопротивление, не позволяющее получать ток большой величины.
Более совершенным источником постоянного электрического тока являются аккумуляторы. Слово «аккумулятор» латинское; в переводе на русский язык оно означает «накопитель», «собиратель».
Аккумуляторы по устройству напоминают гальванические элементы. В них имеются положительные и отрицательные электроды, опущенные в электролит. По устройству электродов и составу электролита аккумуляторы делятся на кислотные и щелочные.
Чтобы аккумулятор можно было использовать в качестве источника тока, через него предварительно необходимо пропускать ток от какого-либо постороннего источника постоянного тока. Этот процесс называют зарядкой аккумулятора. Получение тока от аккумулятора называют разрядкой. Аккумуляторы могут давать ток только после зарядки, поэтому их иногда называют вторичными элементами.
Существенным недостатком кислотных и щелочных аккумуляторов следует считать неудобство их транспортировки, так как при переноске электролит может выплескиваться из сосудов, попадать на одежду, разрушая ткань. Кроме того, эти аккумуляторы имеют большой вес и габариты. Они выгодны для юных электротехников, когда установлены на одном постоянном месте.
Для различных игр и походов можно изготовить удобные сухие свинцово-поташные аккумуляторы. Они имеют небольшой вес и габариты. Электролит у них сгущен. Их легко переносить и хранить.

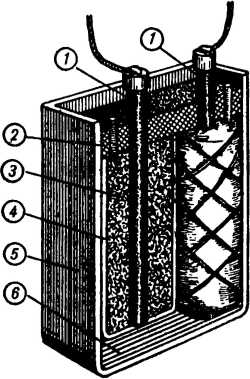

Сухой свинцово-поташный аккумулятор показан на рисунке 6.
Рис. 6. Простейший свинцово-поташный аккумулятор.
Он состоит из стеклянного или железного сосуда 5, в котором расположены два мешочных электрода. В одном мешочке помещен угольный электрод 1 с активной массой 3 отрицательного полюса, а в другом мешочке — угольный электрод с активной массой положительного полюса. Активная масса в обоих мешочках одинакова по составу — смесь свинцового глета или сурика с порошком графита.
Электролитом служит раствор поташа в воде.
Сухой свинцово-поташный аккумулятор очень легко изготовить.
Подберите какую-либо банку емкостью около пол-литра. Из сухого дерева сделайте круглую или прямоугольную болванку таких размеров, чтобы она заняла примерно половину банки.
Сделайте два одинаковых мешочка 4 из фильтровальной или газетной бумаги. Для этого деревянную болванку неплотно оберните четырьмя-пятью слоями бумаги, не применяя клея. Нижний край бумаги загните на торце болванки подобно тому, как это делается при завертывании бумажки у конфет. Мешочки надо изготовить таких размеров, чтобы они, будучи вставленными в сосуд, плотно прилегали к его стенкам и друг к другу.
Теперь приготовьте активную массу. Для этого возьмите одну
Подберите два угля от старых гальванических накальных элементов или дуговых фонарей и приступайте к сборке аккумулятора.
Уложите на дно сосуда 20–30 прокладок 6 из газеты. В сосуд вставьте мешочки и заполните их активной массой почти до краев, наблюдая за тем, чтобы не запачкать верхних краев бумажных мешочков. К верхним концам углей прикрепите металлические колечки с отводами. В центры мешочков вставьте угли слегка закругленным концом вниз, при этом угли должны доходить до дна мешочков. При вставке углей не следует сильно нажимать на них, чтобы не прорвать дно мешочка. Массу нельзя подвергать прессовке.
Электролит приготовьте по следующему рецепту. Возьмите 10 весовых частей холодной прокипяченной воды и добавьте в нее 5 весовых частей поташа, все это тщательно перемешайте и наливайте электролит порциями в сосуд до тех пор, пока он не перестанет впитываться. Спустя 1–1,5 часа, когда активная масса поглотит почти все количество залитого электролита, его снова доливают. Чтобы активная масса прочнее связалась с углями аккумулятора, сосуд встряхивают, слегка постукивая его дном по столу. Если в сосуде окажется избыток электролита, его нужно отсосать пипеткой.
Вставьте в активную массу по одной влажной спичке и залейте аккумулятор расплавленной смолой 2 или варом. Когда смола затвердеет, выньте спички. В образовавшиеся отверстия неплотно вставьте деревянные пробочки— и аккумулятор готов. Теперь его надо зарядить.
Средний зарядный ток для сухого аккумулятора 1 ампер на 1 кв. дециметр поверхности любого электрода, а разрядный ток в 5 раз меньше. Емкость достигает до 1,5 ампер-часа на 100 граммов веса аккумулятора. Внутреннее сопротивление — от 0,08 до 0,15 ома на 1 кв. дециметр любого электрода.
Перед тем как приступить к зарядке аккумулятора, надо включить его в зарядную цепь. Один полюс аккумулятора соедините с плюсом источника зарядного тока, а другой полюс — с минусом источника через реостат. Первый электрод аккумулятора обозначьте плюсом (+), а второй — минусом (—). Эта полярность должна строго сохраняться при эксплуатации и последующих зарядках аккумулятора.
Зарядку следует прекратить, как только э. д. с. аккумулятора достигнет 2–2,4 вольта. Перед каждой зарядкой открывают пробочки и заливают по нескольку капель воды. Чтобы получить аккумуляторную батарею, необходимо изготовить несколько таких аккумуляторов и соединить их последовательно.
Известно, что при зарядке обычного кислотного аккумулятора на его аноде выделяется кислород, окисляющий этот электрод, а на катоде выделяется водород. Во время разрядки аккумулятора пластины анода и катода взаимодействуют и происходит обратная реакция, при этом газы водород и кислород играют только вспомогательную роль. Когда аккумулятор отключается от источника зарядного тока, газы бесследно улетучиваются.
В современном газовом аккумуляторе при зарядке газы запасаются в электродах и хранятся в них, как на. «складах», до момента разрядки. Сами электроды не участвуют в химических процессах.
