При сварке используется ток высокого напряжения с применением инертной среды, для того чтобы металл перешёл в жидкое состояние и испарился, а жидкий металл застывает по форме стыка. Когда металл остывает, он снова возвращается в твердое состояние.

Сварка производится послойно подобно тому, как вы мажете масло на хлеб (как если бы вы захотели нанести на кусок хлеба слой масла толщиной 5 сантиметров). Чтобы убедиться в том, что все швы и стыки проварены хорошо, проводят рентген или радиографию мест сварки.

Если сварка проходит контроль, то всю поверхность подлодки подвергают закаливанию, во время которого её температура достигает 65 % температуры плавления стальных пластин. Это помогает укрепить сварные швы.

Вы

можете предположить, что потребуется целая неделя, чтобы приварить все пластины корпуса подлодки. Но когда эта процедура закончена и рентген показал положительный результат, экипаж подлодки может быть уверен в том, что корпус выдержит давление на больших глубинах.

Вода довольно тяжёлая

Откуда берётся такое давление? Оно происходит от веса воды над головой. Кубический метр морской воды имеет массу примерно 930 кг. Представьте на минуту, что вы ничего не весите. Если вы поместите себя в стеклянный куб 1 x 1 x 1 метр, а затем поместите куб в воду так, что над поверхностью куба будет 1 метр воды, то сверху на куб будет действовать сила тяжести, равная 930 кг.

Если куб заполнить не водой, а воздухом, то на куб будет действовать сила, пытающаяся вытолкнуть куб на поверхность. Давление происходит из массы двух метров воды над головой, что составляет 1860 кг. (Минутку, — скажете вы, — на дно куба давит лишь 930 кг, потому что это вся масса куба. Это неправильно, нижняя поверхность куба испытывает на себе такое же давление, как и окружающая вода на глубине 2 метра, что составляет 1860 кг на квадратный метр.) Так как воду невозможно сжать, каждая молекула воды испытывает одинаковое давление, вот почему давление на дно куба равно давлению окружающей воды.

Несоответствие давления на верхнюю часть куба, которое тянет куб вниз (930 кг на квадратный метр), и давления на дно куба, которое выталкивает куб на поверхность (1860 кг на квадратный метр) порождает выталкивающую силу равную 930 кг на квадратный метр. Эта свойство названо плавучестью. Ваш куб вылетит из воды, как надувной мяч, если в него не положить никакого груза. Если вы положите в куб груз в 930 кг, то он не вылетит из воды. На глубине 1 метр на куб действуют одинаковые силы — тяжести и выталкивающая сила, и он плывет на глубине 1 метра под поверхностью воды.

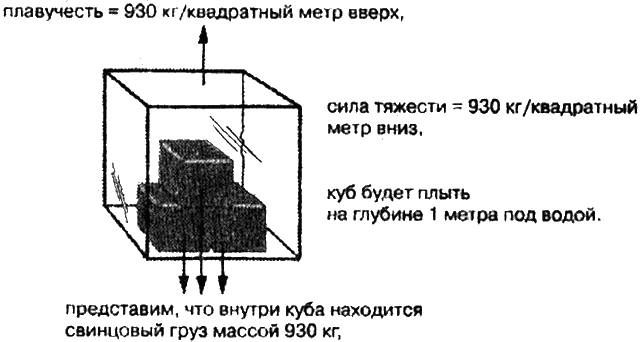

Как плавучесть достигается весом воды.

Поместите стеклянный куб на глубину 1 метра в океан:

Силы, действующие на стеклянный куб:

Сила давления на стеклянный куб:

Нейтральная плавучесть:

Чем

глубже вы погружаетесь…

Теперь давайте поместим куб гораздо глубже, на глубину 300 метров под воду. Сила, выталкивающая куб на поверхность, все равно осталась на 930 кг сильнее, чем сила тяжести, тянущая куб на дно. Но теперь на верхнюю часть куба давит 930 x 300 = 27 900 кг, а на дно действует сила, равная 27 930 кг, которая выталкивает куб на поверхность. Боковые стенки куба испытывают давление 279 465 кг. Будем надеяться, что ваш куб достаточно прочный, чтобы выдержать подобное давление, иначе он просто расплющит вас.

Подобная форма корпуса подлодки является идеальной для того, чтобы выдержать давление океанских глубин. Если вы попытаетесь сжать в руке сырое яйцо, то вам потребуется приложить некоторое усилие, прежде чем оно расколется. При строительстве подлодок используется тот же принцип, когда изогнутая поверхность способна выдержать весь отведенный ей вес. Тем не менее точечная сила, например иголка, способна без особых усилий проткнуть скорлупу. Это справедливо и для корпуса подлодки — он спокойно выдерживает давление морских глубин, но не выдержит точечного удара при столкновении с другим судном.

Когда подлодка погружается на тестовую глубину (около ²/ ₃от максимальной глубины погружения), то корпус подлодки способный выдерживать и большее давление, чем то, которое указано в вычислениях громыхает, скрипит и щелкает. Для тех, кто оказался на подлодке впервые, звуки кажутся ужасающими и оглушительными.

Моряки на подлодках любят проделывать следующий фокус. В самой широкой части подлодки (обычно этим местом служит торпедный отсек, потому что там есть возможность добраться до несущей конструкции) к корпусу с обратной стороны привязывают проволоку. Прикрепляют проволоку, когда подлодка находится на поверхности, и натягивают её, как гитарную струну. Затем лодка погружается на тестовую глубину. Проволока провисает примерно на 5–7 сантиметров. Когда судно возвратится на поверхность, проволока снова будет туго натянута. Провисание проволоки на глубине показывает, как давление воды заставляет корпус подлодки сжиматься. Учитывая тот факт, что корпус подлодки сделан из стальных пластин толщиной 5 сантиметров, можно сделать вывод, что силы, способные заставить его подобным образом сжаться, должны быть огромны.

Легенда о подлодке, тестовой глубине и изоляционной ленте

Существует старая легенда о подлодке, тестовой глубине и изоляционной ленте. Как гласит эта легенда, раньше подлодки красили в сухих доках. Это было во времена, когда еще не была разработана программа «Безопасная подлодка» и в корпусе подлодке существовало отверстие диаметром 5 сантиметров, которого не было в проекте, но оно было проделано не просто так — наверное, новая труба должна была быть присоединена к системе охлаждения.

По какой-то причине установка новой системы была отложена, а корпус подлодки необходимо было красить изнутри. Отверстие заклеили изоляционной лентой, аккуратно заделали, наложили промежуточное покрытие и покрасили. Про ленту забыли, и отверстие было сверху покрыто изоляционным материалом.

То же самое сделали снаружи, когда пришло время покрывать краской корпус с внешней стороны. Новая система — и проделанное для этого отверстие — были забыты, и судно было выпущено в море.

Подлодка совершила свое первое погружение. Легенда гласит, что сначала все шло как по маслу, но на глубине около 140 метров оба куска ленты отклеились и в подлодку начала поступать вода.
