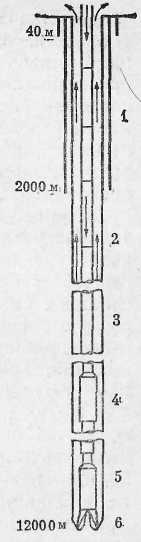

Современный станок ударного бурения, в отличие от своих громоздких и неподвижных прародителей, предельно компактен и мобилен. Все его агрегаты и узлы смонтированы на единой раме, которая по своим размерам не превышает рамы небольшого грузового автомобиля. При переездах со скважины на скважину колесные станки обычно подцепляются к трактору, гусеничные двигаются самостоятельно, своим ходом.
Кроме простоты и надежности ударные станки имеют еще одно важное преимущество перед вращательными: ими отбуриваются скважины больших диаметров, самых больших среди других видов бурения. Снаряды

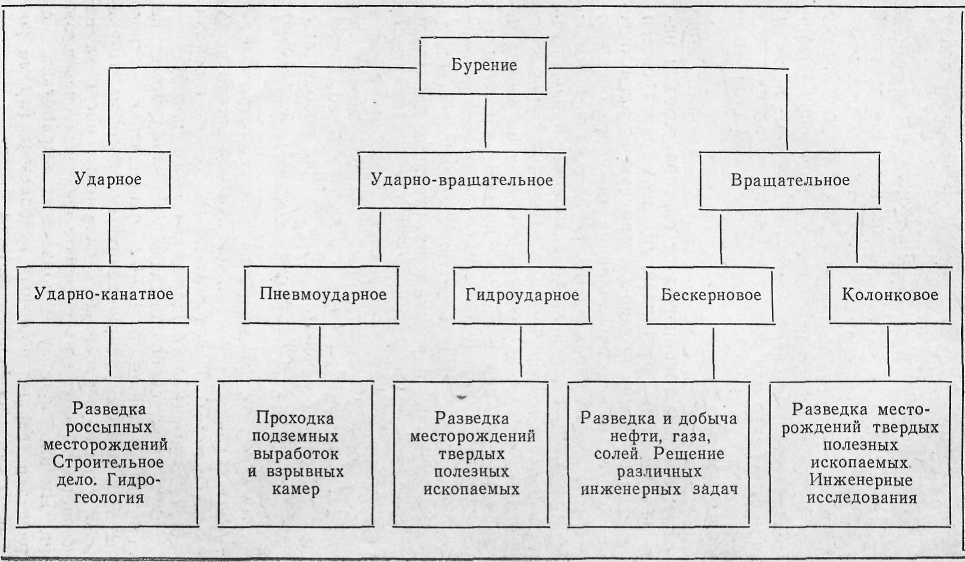

Но если есть преимущества, то должны быть и недостатки (иначе других видов бурения просто не существовало бы). И недостатки есть. Они-то и ограничивают применимость ударно-канатного способа.
Во-первых, свободнопадающий снаряд может перемещаться лишь в одном направлении — строго вниз, и поэтому ударно-канатным способом отбуривают только вертикальные скважины; проходка наклонных стволов этим способом физически невозможна. Именно поэтому в подземных выработках, при разведке твердых полезных ископаемых (кроме россыпей) канатное бурение не применяется.
А во-вторых, ударное бурение возможно лишь в рыхлых, слабоустойчивых грунтах и вообще в породах небольшой твердости: в песках, мергелях, известняках и доломитах. В очень твердых скальных породах, таких как граниты, диабазы, кварцевые песчаники, заостренное долото очень быстро «садится», превращается в округлую болванку и углубка скважины прекращается. Так что монолитные скальные породы гораздо проще «стереть в порошок» (вращением да еще под давлением), чем раздолбить в своеобразной ступе.
Канатное бурение в какой-то мере является и вращательным. Снаряд здесь находится в подвешенном состоянии; естественно, он закручивается либо раскручивается и при каждом ударе поворачивается вокруг своей оси. Но вращение при канатном бурении неуправляемое, стихийное и снаряд в процессе работы может по нескольку раз попадать в одну и ту же трещину, все больше заклинивая самого себя. С подобными осложнениями достаточно легко справляется долото крестовидной формы, которое не в состоянии попасть даже в открытую трещину — одна из двух поперечин креста всегда удерживает его в плоскости забоя и одновременно разрушает стенки трещины.
Но есть и другой, более эффективный, способ борьбы с трещиноватостью — удар с одновременным принудительным вращением долота, т. е. сочетание дробления с истиранием. Именно этот принцип и использован в бурильном молотке — главном орудии производства проходчика подземных горных выработок. Сразу заметим, что имеются в виду горные выработки в крепких, скальных породах, в тех породах, которые можно разрушить только взрывчаткой. В породах же невысокой крепости — при разработке угольных пластов, прокладке тоннелей метрополитена и т. д. — применяются врубовые машины, проходческие комбайны, щиты и другая мощная техника. Но речь не о ней, а о простом бурильном молотке.
Вернемся на минутку к отверстию в камне. Его можно проделать кувалдой, а можно и молоточком.
В первом случае — большой груз с редкими ударами, во втором — малый груз с очень частыми ударами. Какой же способ более эффективен? Конечно, все зависит от прочности камня. В крепких скальных породах эффективен именно второй. В этом легко можно убедиться опытным путем.
Так вот, разница между канатным станком и бурильным молотком и заключается прежде всего в соотношении массы с частотой удара. В бурильном молотке боёк имеет массу всего-то полтора-два килограмма, не больше, зато ударяет он с большой частотой. Работает молоток от сжатого воздуха (потому и называется пневматическим), подаваемого по трубам и
Принцип работы бурильного молотка несложен. В чугунном корпусе находится камера для цилиндрического бойка. Камера снабжена системой воздушных клапанов, и боёк бегает в ней подобно маленькому поршню. При движении вперед боёк с силой ударяет по хвостовику направляющей штанги (или бура) и тут же отскакивает назад для новой атаки. На конце бура находится съемная коронка с запрессованной в ней пластиной из твердого сплава. Вот и вся конструкция.
Надо только добавить, что измельченная в пудру порода с силой выдувается из скважины (точнее, из «шпура») отработанным в молотке сжатым воздухом. Тот же воздух постоянно проворачивает штангу вокруг ее оси. Вращение штанги происходит очень медленно, всего несколько оборотов в минуту, и служит оно здесь не столько для истирания породы, сколько для изменения направления удара коронки, для равномерного кругового скалывания материала на забое.
Бурильный молоток является самым компактным и миниатюрным из всех типов буровых станков.
Правда, его старший брат — отбойный молоток — еще меньше, еще миниатюрнее. Да, да, тот самый отбойный молоток, которым при необходимости вскрывают асфальт, разрыхляют мерзлый грунт. Тот молоток, который мы видим в кадрах довоенного кино на плечах или в руках героев-стахановцев. Теперь в угольных шахтах он полностью вытеснен врубовой машиной.
Отбойный молоток действует так же, как и бурильный (частые удары бойка, приводимого в движение от сжатого воздуха), но в качестве наконечника здесь применяется короткая стальная пика, которая может разрушить лишь относительно мягкие породы: уголь, известняк, мерзлый грунт — и не более того. Бурильный же молоток сам по себе ничего не разрушает, он пробивает длинные цилиндрические отверстия для заложения взрывчатки в любых, самых твердых породах: в мелкозернистых гранитах, железистых кварцитах и даже в сливном кварце.
При столь удивительных способностях бурильного молотка его размеры сравнительно невелики (масса около 30 кг), и при работе проходчик вполне может держать его в руках. Правда, долго удерживать в руках такую прыгающую двухпудовую игрушку — занятие не из приятных. Поэтому при работе с бурильным молотком применяется еще одно приспособление — пневмоподдержка.
Пневмоподдержка — это полая труба с поршнем, которым выталкивается из этой трубы (либо наоборот — втягивается в нее) длинный шток, упирающийся свободным концом в бурильный молоток (рис. 18). Пневмоподдержка действует от того же сжатого воздуха, который подается на молоток. При работе с пневмоподдержкой проходчик, регулируя подачу воздуха, без особых усилий ведет бур в заданном направлении.
Бурильный молоток очень оперативен. К примеру, двухметровый бур пробивает самую крепкую породу на всю свою длину за 10–15 минут. Поразительная скорость при таких размерах. Габаритные размеры установки, на которой размещается бурильный молоток, и жесткость конструкции (стальной бур вместо гибкого каната) позволяют широко использовать главное преимущество этого вида бурения — отсутствие ограничений в углах наклона и в направлениях скважин. Так, бурильным молотком можно проходить шпуры в любой плоскости, под любым углом: вниз, вправо, влево, куда угодно, хоть вертикально вверх — в кровлю выработки. Всепроникающий трудяга, имеющий столько достоинств одновременно! Он и прост, и компактен, и универсален, да еще и обеспечивает высокие скорости проходки…
