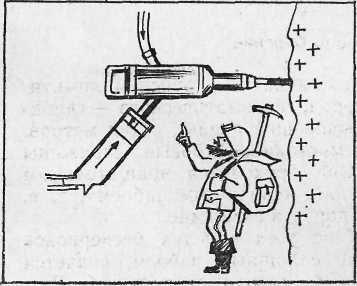

А недостатки? Есть и они. Это прежде всего малые диаметры бурения (не более 33 мм) и незначительные глубины скважин-шпуров (не более 2–2,5 м). Именно поэтому бурильный молоток почти не применяется на поверхности. Зато в подземных выработках он вне конкуренции. Здесь его недостатки решительно никакой роли не играют.
Ударно-вращательный способ получил дальнейшее развитие в виде гидроударного бурения. Созданы забойные машины, приводимые в действие гидравлической энергией промывочной жидкости.
Применимость ударно-канатного бурения лимитируется твердостью пород,
Надо сказать, что во всех случаях бескерновое бурение, т. е. бурение сплошным забоем, является самым производительным, самым скоростным. Размолотить в скважине твердыми сплавами, на высоких частотах вращения да еще под большой нагрузкой можно все что угодно: любые самые твердые породы, даже случайно уроненный в скважину металлический буровой или другой инструмент, скажем, кувалду, цепной ключ или стальную плашку. Силища у вращательного снаряда такая, что, как говорится, «черта в ступе» разотрет. И при том довольно быстро.
Выпилить столбик керна в горной породе, закрепить его в колонковой трубе и поднять на поверхность — гораздо более хлопотное и трудоемкое занятие. Именно поэтому керновое (колонковое) бурение применяется только в самых ответственных случаях: в сверхглубоких скважинах, при разведке рудных полезных ископаемых, при инженерно-геологических исследованиях, когда необходимо совершенно точно знать все текстурные и структурные особенности пород, характер их взаимоотношений, контакты между ними и многое другое, т. е. в тех случаях, когда нужно видеть (!) весь разрез и иметь ненарушенные образцы пород.
Ну а при разведке и отработке наиболее глубинных месторождений земной коры — нефтяных и газовых залежей? Основное назначение нефтяной скважины состоит в том, чтобы как можно быстрее пробиться сквозь многокилометровую толщу, отыскать залежь и после всего этого превратиться в надежный и долговечный вертикальный нефтепровод. Цель оправдывает средства, а самое эффективное средство здесь — это бескерновое бурение. Что же касается разреза по скважине, то иметь его, разумеется, тоже важно, но видеть вовсе не обязательно, вполне достаточно представить его себе по ряду косвенных признаков и данных. Для получения этих сведений есть масса различных методов.
Во-первых, разрушаемая в скважине порода поднимается вместе с промывочной жидкостью на земную поверхность. Эту породу (шлам) можно собрать, просушить, потом просмотреть под микроскопом-бинокуляром, проанализировать и получить совершенно определенные сведения о составе (только о составе, но не о строении и структурных особенностях) горных пород на той или иной глубине.
Во-вторых, в нефтяных скважинах проводится обширнейший комплекс разнообразных геофизических исследований — так называемый «каротаж». Здесь применяются электрический, магнитный, радиоактивный, термический, газометрический, акустический и многие другие виды каротажа (всего существует около 40 методов скважинной геофизики). Кроме того, применяется фотографирование стенок скважин — наиболее достоверный способ их документации.
Полученный по данным всех этих исследований разрез вдоль нефтяной скважины выглядит вполне представительно. Он содержит все сведения о составе и строении пород, пересеченных скважиной, об их пористости, проницаемости, о наличии в
Какова же оснащенность нефтяной вышки? Поскольку нефтяное бурение является наиболее глубинным и самым ответственным среди остальных видов (за исключением сверхглубоких исследовательских скважин), то совершенно естественно, что здесь применяется самая передовая технология, используются самые мощные и производительные станки, самое современное оборудование.
Достаточно сказать, что в комплект среднеглубинной буровой установки для нефтяного бурения входят: пять дизелей мощностью по 400 л. с. каждый, две дизель-электростанции, лебедка грузоподъемностью до 300 тонн, стальная 40-метровая вышка (та самая, которую мы изображали на геологической эмблеме), два огромных насоса массой до 20 тонн каждый, солидные глино- и бетономешалки и еще множество всевозможного оборудования. На сменную вахту здесь одновременно выходят шесть опытных бурильщиков (это не считая геологического и обслуживающего персонала). Для сравнения заметим, что сменная вахта на колонковом поисково-разведочном бурении обычно состоит всего из двух человек — мастера-бурильщика и его помощника.
Так что нефтяная буровая — это по существу небольшое промышленное предприятие, месяцами и годами работающее в одном и том же месте, «на одной точке» — как говорят геологи.
Как осуществляется нефтяное бурение? На полую трубу небольшого диаметра (называемую направляющей или ведущей) навинчивают долото с запрессованными в нем твердыми сплавами либо алмазами, трубу закрепляют в роторе станка и начинают вращать. Для передачи нагрузки на долото ротор-вращатель снабжен специальной системой.
Одной из самых существенных составляющих процесса бурения является промывочная жидкость — вода либо глинистый раствор. Вода при вращательном бурении (так же как воздух при пневматическом) служит универсальным совместителем и выполняет несколько функций одновременно: вода охлаждает буровое долото, которое при таких скоростях и давлениях вполне может расплавиться от трения; вода выносит на поверхность разрушенную породу — шлам, а при достижении нефтяной залежи вода своей массой нейтрализует огромное внутри-пластовое давление, т. е. усмиряет рвущуюся из недр «нечистую силу» (вспомните апшеронский выброс, о котором мы говорили чуть раньше).
Промывочная жидкость при бурении подается внутрь бурильных труб, опускается по ним до забоя, омывает там буровое долото, забирает шлам и вместе с ним поднимается на земную поверхность (рис. 19). На поверхности раствор проходит через систему сит и отстойников, очищается в них от шлама, затем насыщается до нужной концентрации глиной и другими реагентами и снова насосами закачивается внутрь скважины. В итоге получается замкнутая циркуляционная система (очень напоминающая кровеносную), которая обеспечивает жизнеспособность скважины.
