Для поисковиков этого вполне достаточно. По канавам и скважинам можно уже довольно определенно судить о форме и размерах месторождения и о его промышленной ценности. Можно дать и одно из двух заключений: надо сворачивать работы из-за бесперспективности объекта либо целесообразно продолжать изучение его на стадии разведки.
Разведчики располагаются на объекте всерьез и надолго. Они строят себе поселок и живут в

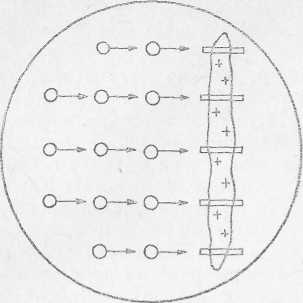

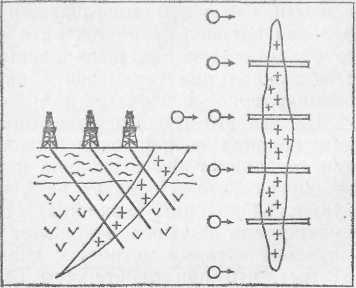

Для решения всех этих задач разведчики бурят десятки, сотни скважин. Целую сеть. Так это и называется — «бурение по сетке». Плотность сети, т. е. расстояние между скважинами, зависит от размеров тела и от характера распределения в нем полезных компонентов. На плане земной поверхности буровая разведка в схеме выглядит, как на рис. 29.
По завершении всех этих работ разведчики дают рекомендации: приступать ли к отработке месторождения либо для надежности необходимо пройти еще и подземные горные выработки, т. е. провести детальную разведку. Но и на стадии детальной разведки буровые работы ни в коем случае не прекращаются. Напротив, проводится дальнейшее сгущение разведочной сети и исследуются фланги и глубокие горизонты в районе месторождений. Посмотрим теперь,—
Какие трудности возникают при бурении
На поисковой и разведочной стадиях, как правило, отбуривают наклонные скважины, и основная сложность при бурении состоит в том, что стволы всех этих скважин так или иначе искривляются, уходят or заданного направления. Геометрически ровных и прямолинейных стволов не существует. Причину искривлений объяснить нетрудно: породы земной коры имеют различные плотность, пористость, твердость и рассечены многочисленными трещинами, а буровая коронка старается идти по пути наименьшего сопротивления, по ослабленным зонам. В слоистых толщах она стремится занять положение, перпендикулярное к слоистости либо к напластованиям.

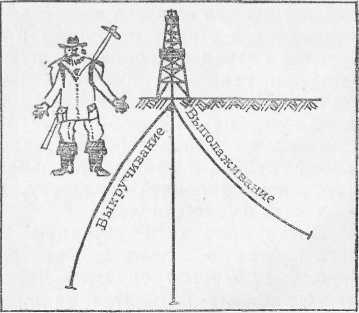

Но все это геологические предпосылки, а основная причина искривления скважин заключается в конструкции бурового снаряда и породоразрушающего инструмента. Несмотря на кажущуюся жесткость бурильной колонны (как-никак стальные трубы), она имеет столь большое отношение общей длины (измеряемой сотнями метров) к диаметру (обычно 50–54 мм), что при работе, тем более под нагрузкой, колонна изгибается подобно тонкому прутику. Однако даже сильное искривление отнюдь не препятствует вращению инструмента, разве что несколько увеличивается трение труб о стенки скважины в точках перегиба. В результате скважина может «выположиться», а может и «выкрутиться» (рис. 30).
Она может и вообще пойти «штопором». Буровики рассказывают, что бывали случаи, правда из числа курьезных, когда скважина в горной местности, сильно изогнувшись, выходила даже па поверхность в сотнях метров от своего устья.
Так что каждая скважина очень своенравна, и предугадать, куда она пойдет в тот или иной момент, на практике весьма трудно. И точных расчетных закономерностей тоже пока не установлено.
Выход из этого один — непосредственно в процессе бурения «вести» скважину в заданном направлении. Для этого надо прежде всего знать, как именно она ведет себя на глубине, куда ушла, как изогнулась. Залезать в скважину пока что не научились, подземная фотосъемка тоже не помогает. Впрочем, измерить углы наклона и азимут (направление) сейчас
Для борьбы с искривлениями существует множество способов. В частности, если скважина выполаживается, то «ужесточают» снаряд — добавляют к нему жесткие или массивные трубы; если же она выкручивается, то, наоборот, уменьшают жесткость системы. Небольших отклонений в нужном направлении можно добиться регулированием основных параметров бурения: частоты вращения или нагрузки на буровой снаряд.
Искусство бурильщика в том и состоит, чтобы простейшими способами, с минимальным набором имеющихся в его распоряжении средств провести скважину в заданном направлении. Опытный мастер может, например, на километровой глубине попасть скважиной в нужную точку с отклонением не более 10 м. Сделать это далеко не просто.
При сильных и неожиданных искривлениях применяют уже специальные приспособления, в частности, опускают в скважину отклоняющий клин. Конструкция клина элементарно простая. Однако высокой точности с ним получить невозможно, к тому же в любой момент он может провернуться вокруг своей оси, тогда все труды насмарку — забуривай новую скважину.
В последнее время для отклонения скважин созданы особые устройства, так называемые «бесклиновые отклонители». Это, в сущности, специальная приставка к буровому снаряду. Под давлением (т. е. при обычной нагрузке на породоразрушающий инструмент) из его корпуса выступают плашки, которые упираются в стенку скважины и с силой отклоняют буровой снаряд с коронкой в нужную сторону. С появлением такого устройства скважины стали легкоуправляемыми, и хотя буровики говорят, что «скважина — не автомобиль, — сразу не повернешь», но изменять ее направление оказалось возможным на любой глубине и притом довольно существенно. А раз научились отклонять скважину, то, значит, можно извлекать из этого пользу.

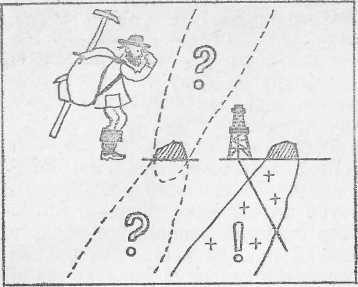

Представьте себе ситуацию: необходимо разведать нефтяную залежь под застроенной территорией (рис. 31). Другой случай — небольшое, но богатое месторождение находится на значительной глубине.
Задача — пересечь его скважинами через короткие интервалы, скажем через 20 м. Раньше это делалось так, как показано на рис. 32, а. А теперь? Бурим один основной ствол. Потом с помощью отклонителя на различной (по строго расчетной) глубине отклоняемся от него и отбуриваем серию дополнительных стволов (рис. 32,6). Вся разведка проводится с одной точки, без переездов и без демонтажа оборудования.
В итоге получаем двойную (как минимум) экономию: в объемах бурения, в сроках проведения работ, в расходе истирающих и других материалов и соответственно в общей стоимости разведки. Все это без ущерба для поставленной геологической задачи. Особо опытные мастера добиваются еще большей экономии. Они могут отвести новый ствол не из основного, а из дополнительного, потом из него еще один… Хотя бы так, как на рис. 32, в. Правда, столь филигранная работа доступна лишь истинным профессионалам, настоящим знатокам своего дела.
