Однако к осени 1913 г., ко времени начала составления заданий на проектирование линкоров будущей морской программы, появились сомнения в правильности принятых в 1908 г. решений относительно расслоения вертикального бронирования на два пояса — внешний и внутренний. Причиной этому послужили результаты опытного расстрела участков бронирования, воспроизводивших в натуральную величину фрагмент бортовой защиты с казематом противоминных орудий и боевую рубку линкора «Севастополь»^{38}. Итоги этих опытов, состоявшихся в августе 1913 г., были затем в течение двух последующих месяцев тщательно изучены в МГШ и ГУК, после чего определились как основные направления для доработки бронирования находящихся в постройке кораблей, так и предложения по совершенствованию уже практиковавшихся решений для будущих линкоров флота.

В целом, из принципиальных составляющих принятой системы броневой защиты, испытанной на «исключенном судне № 4», сомнения у части морских специалистов вызывала лишь целесообразность применения внутренней продольной

броневой переборки. Вспомним, что по мысли разработчиков этой системы, тыльная броневая переборка должна была удерживать осколки снаряда и наружной поясной брони, образуемые при взрыве снаряда при прохождении его через плиту наружного пояса, и недопущение этих осколков в жизненные части корабля. Вопрос был поднят по инициативе МГШ, начальник которого в начале 1914 г. докладывал морскому министру, что «опыты по „исключенному судну № 4“ показали то громадное значение, которое имеет для проектирования судов опытная проверка некоторых выводов. При составлении заданий для новых линейных кораблей… идея коробчатого бронирования… среди некоторых лиц вызывает сомнение в ее целесообразности^{39}».

Сомнения эти были подытожены в виде следующих рассуждений. Если разрыв тяжелого фугасного снаряда, оснащенного взрывателем без замедления, произойдет при встрече его с наружной поясной броней, то имелся шанс ограничить действие порожденных им осколков брони внутренней продольной переборкой. Если же этот снаряд окажется бронебойным, а значит и намного более прочным, со взрывателем с замедлением, и проломит наружную броню без взрыва, то разрыв его в бортовом коридоре не может быть локализован относительно тонкой тыльной броней. Осколки ее вместе с осколками снаряда поразят жизненные части корабля, которые эта броневая переборка призвана защищать. Помимо этого, предвосхищалась также возможность прохода бронебойным снарядом как внешней так и внутренней брони, и разрыв его непосредственно в машинном отделении или артиллерийском погребе, что было бы уже катастрофично. Как вывод из этих умозаключений выдвигалась идея сосредоточения всей вертикальной брони в виде единого наружного пояса.

В противовес подобным рассуждениям приверженцы существовавшей системы приводили такие доводы как, например, что«…противопоставить бронебойным снарядам при углах возможного проникновения их за броню в целом виде достаточную толщину будет принесена удовлетворительность сопротивляемости бронирования во всех остальных случаях», а также что «бронебойные снаряды и всегда полубронебойные и фугасные не проникнут в целом виде за первую броню, причем система бронирования отсека за 3" плитами ограничит до вполне безопасного район разрушения» [172] .

172

Секретный рапорт помощника начальника АО ГУК генерал-майора Е.А. Беркалова начальнику АО ГУК вице-адмиралу В.К. Гирсу от 2 августа 1914 г.

РГАВМФ, ф.418, оп.1, д. 1895, л.5.

Ясно, что ничего практически полезного подобные теоретические рассуждения дать не могли, поэтому в начале января 1914 г. МГШ докладывал морскому министру:

«…МГШ находит необходимым теперь же испытать на опыте основную идею коробчатой системы бронирования. Для этого МГШ находит необходимым приступить теперь же к сооружению на морском полигоне опытного отсека, дабы готовность была бы приурочена к испытаниям на полигоне 14" орудия, чтобы испытание этой брони провести 14" снарядами. Этим требованием и обуславливается главным образом необходимость устройства этого отсека на полигоне, т. к. мы не будем иметь в ближайшем будущем 14" орудий на вооружении, а опыты эти являются весьма срочными и ко времени составления чертежей новых проектов должны быть произведены. Опытный отсек должен представлять из себя отсек современного корабля, дабы на нем были бы испытаны кроме системы бронирования еще и системы крепления броневых плит и качества деревянной подкладки. Параллельно с испытанием этого отсека желательно было бы произвести испытание однослойного бронирования. Сравнение этих систем дало бы более ясные представления о качествах того или иного бронирования…» [173] .

173

Отношение начальника МГШ морскому министру от 7 января 1914 г.

РГАВМФ, ф.418, оп.1, д. 1787, лл. 8–9.

В конце февраля 1914 г. приказом по ГУК при артиллерийском отделе была назначена комиссия под председательством помощника (заместителя) начальника АО ГУК генерал-майора А.Е. Беркалова «для срочной выработки дальнейшей программы испытания бронирования судов» [174] . В нее вошли представители МГШ, КО и АО ГУК, Комиссии морских артиллерийских опытов и Ижорского завода. Все технические решения по устройству и способу испытания будущих «опытных отсеков» были выработаны исключительно быстро. 3 марта 1914 г., на втором заседании комиссии, ставшим заключительным, было отмечено главное условие предстоящих опытов — «необходимость соблюдения единства веса бронирования сравниваемых систем однослойного и двухслойного бронирования с отступлением не более 5 %…» [175] .

174

Отношение

начальника АО ГУК вице-адмирала В.К. Гирса председателю Комиссии морских артиллерийских опытов генерал-майору Ф.Д. Ремесникову от 22 февраля 1914 г.

РГАВМФ, ф.423, оп.1, д.968, л. 1.

175

"Журнал № 2 комиссии, назначенной распоряжением начальника ГУК для срочной выработки дальнейшей программы испытаний на морском полигоне бронирования кораблей".

РГАВМФ, ф.423, оп. 1, д.890, л. 11.

Эскадренный броненосец «Чесма» эскадры Черноморского флота на якоре способом «фертоинг». Севастопольская бухта, май 1898 г.

Из собрания автора.

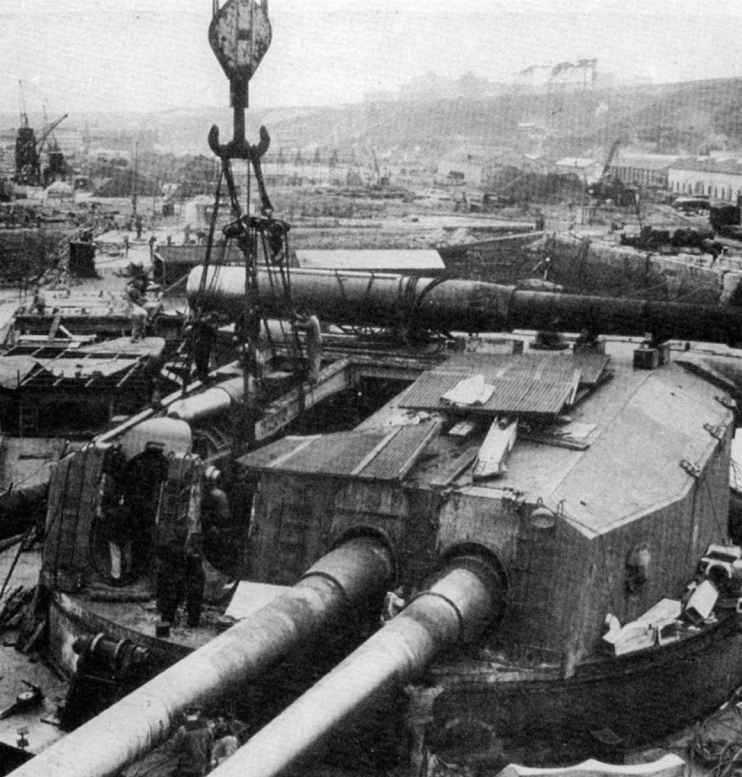

«Исключенное судно № 4» с элементами броневой защиты линейных кораблей класса «Севастополь».

Разрушения броневой рубки дредноута на «исключенном судне № 4» после производства выстрела № 42 (12" фугасный снаряд «образца 1907 г.» выделки Морского министерства, с взрывателем Морского министерства, на дальность 50 кб и угол встречи снаряда с броней 90) из серии стрельбы по вертикальной броне основания рубки. Офицеры Комиссии морских артиллерийских опытов осматривают повреждения от выстрела, прибыв на борт «исключенного судна № 4» на сопровождающем «Иоанн Златоуст» миноносце.

ЦВММ, # 035106/92.

Попадание в незащищенный надводный борт «исключенного судна № 4» во время серии стрельб на недолетах по небронированным частям корабля, угол попадания 5°.

• ЦВММ, # 035106/182.

Разрыв 12" фугасного снаряда «образца 1911 г.», выделки Морского министерства, с взрывателем Морского министерства, приведенным к дистанции 83 кб, угол встречи 80°. Стрельба по вертикальной броне основания боевой рубки (120 мм). Снимок с сопровождающего судна «Прут».

ЦВММ, # 035106/78.

Эти решения комиссии Е.А. Беркалова были положены в основу конструкции двух опытных отсеков, спроектированных корабельным инженером ГУК А.Я. Грауэном к середине марта 1914 г. Признанный специалист по части практического воплощения вопросов бронирования крупных кораблей, А.Я. Грауэн в разработанных им чертежах отсеков предусмотрел одновременное решение ряда задач, сопутствующих установке брони на корабле — параллельно предполагалось проверить конструкцию подкреплений за броней, передающих энергию удара снаряда на корабельный набор, соединение плит между собой вертикальной шпонкой, а также полезность лиственничной подкладки за броней. Первый отсек, представлявший систему расслоенного вертикального бронирования, являлся, в целом, фрагментом бортовой защиты линкора «Император Николай I» — четыре 270 мм плиты главного пояса имели за собой броневой 75мм цементированный скос (за одной из плит толщина его увеличивалась до 100 мм) и 75мм цементированную тыльную броню. Одна из толстых поясных плит не имела за собой деревянной подкладки. Во втором отсеке (однослойное вертикальное бронирование), также состоявшем из четырех толстых плит, две из них имели толщину 320 мм, а две — 370 мм. Толщина скоса, в зависимости от толщины наружных плит, была 50–75 мм. Тыльная броневая переборка за поясными плитами в прежнем ее понимании отсутствовала, но имелась 12-25мм переборка из хромоникелевой палубной брони «обыкновенных механических качеств» для локализации фугаса, а также в качестве экрана общеразделительного назначения. Поясные плиты всех трех толщин (270 мм, 320 мм и 370 мм) имели единый размер — 5,26 м х 2,44 м — стандарт, принятый для русских дредноутов, начиная с «Императрицы Марии» [176] .

176

Чертежи опытных отсеков.

РГАВМФ, ф.876, оп.235, д. 391.

Условия проведения опытов подразумевали обстрел отсеков десятью бронебойными, полубронебойными и фугасными 14" снарядами «образца 1913 г.» (всего 30 выстрелов), оснащенных взрывателями «германского типа» с замедлением, а также 12" бронебойными снарядами «образца 1911 г.» Отсеки решено было поставить к линии огня под углом 25, представлявшим, согласно расчетам, «наивыгоднейший предельный угол от нормали возможного проникновения за бортовую броню бронебойного снаряда в целом виде».
