Пособие по строительству дома

Одноквартирный жилой дом

с жилым помещением в мансардной части

Пояснительная записка

ПЗ 19-01

Архангельск 2019

1) СП 131.13330.2012 «Строительная климатология»;

2) СП 50.13330.2012 «Тепловая защита зданий»;

3) СП 118.13330.2012 «Общественные здания и сооружения»;

4) СП 22.13330.2016 «Основания зданий и сооружений»;

5) СП 63.13330.2018 «Бетонные и железобетонные конструкции»;

6) СП 25.13330.2012 «Основания и фундаменты на вечномёрзлых грунтах»;

7) ГОСТ Р 57361-2016 «Фундаменты зданий. Теплотехнический расчет»;

8) ГОСТ 30974-2002 «Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий. Классификация, конструкция, размеры»;

9) ГОСТ 30494-2011 «Здания жилые и общественные»;

10) СП 64.13330.2017 «Деревянные конструкции».

Данное пособие составлено в виде проекта одноквартирного жилого дома с жилым помещением в мансардной части. Проект дома является реальным. Он был успешно воплощён в жизнь за год до составления пособия.

Цель разработки пособия – описать основные узлы деревянных конструкций, использующиеся при строительстве малоэтажных жилых домов с брусовыми стенами; дать необходимую информацию людям, намеревающимся начать строительство собственного малоэтажного жилого дома с брусовыми стенами (самостоятельно или с привлечением сторонних организаций), но не имеющим достаточного опыта в строительстве.

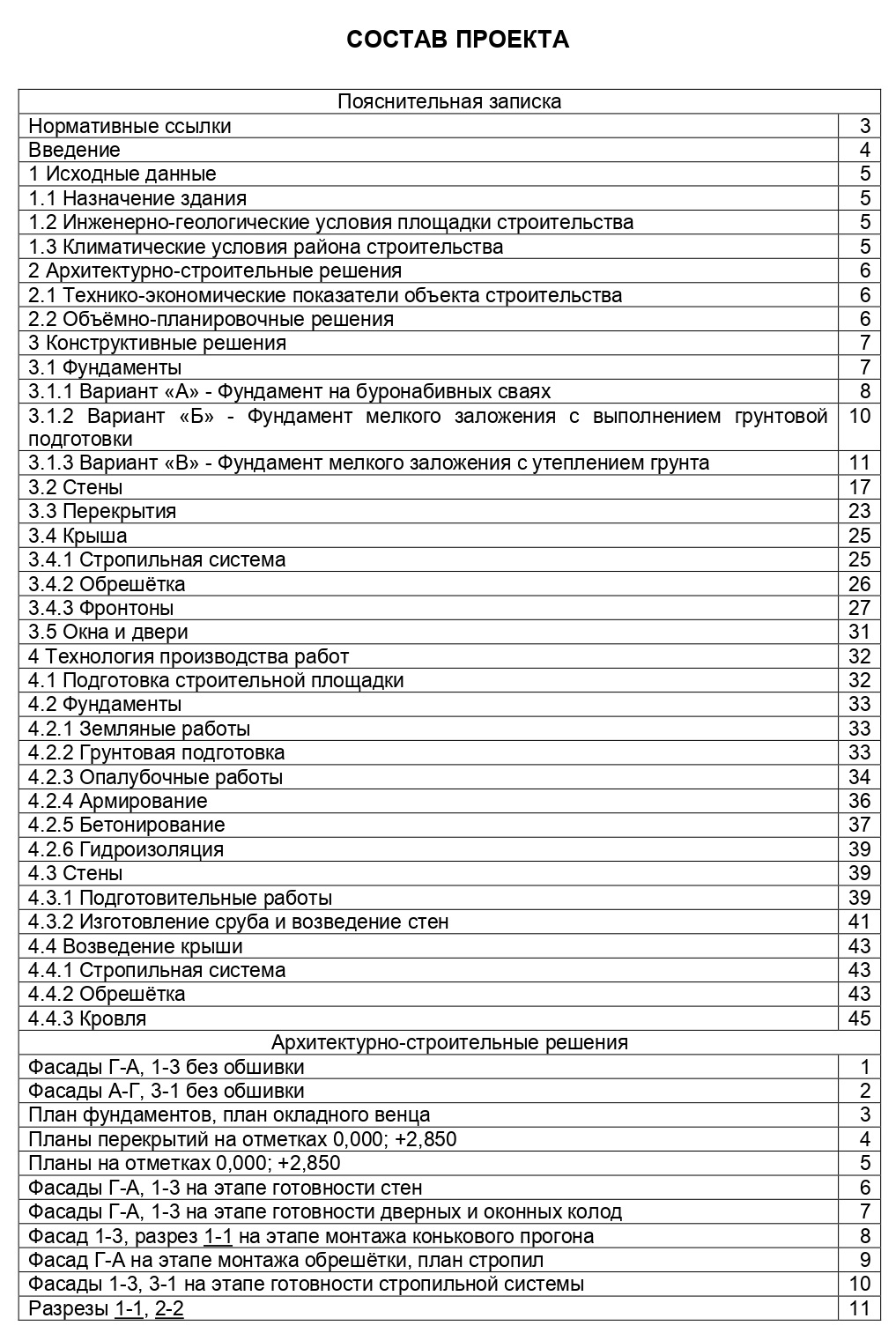

Пособие разделено на 3 части.

Первая часть – «Пояснительная записка». В ней описаны все технические и технологические решения, принятые в ходе строительства данного дома. В записке представлены некоторые расчёты, произведённые в ходе проектирования. Расчёты затрагивают следующие вопросы:

– выбор глубины заложения фундамента;

– расчёт утепления грунта при заложении подошвы фундамента выше глубины промерзания грунтов;

– подбор толщины утепляющего слоя ограждающих конструкций;

– расчёт пиломатериалов без остатка.

Математические выкладки, применяющиеся в расчётах, довольно просты и не выходят за рамки курса математики 9-го класса.

Вторая часть – «Архитектурно-строительные решения». Здесь представлены чертежи дома на разных этапах строительства.

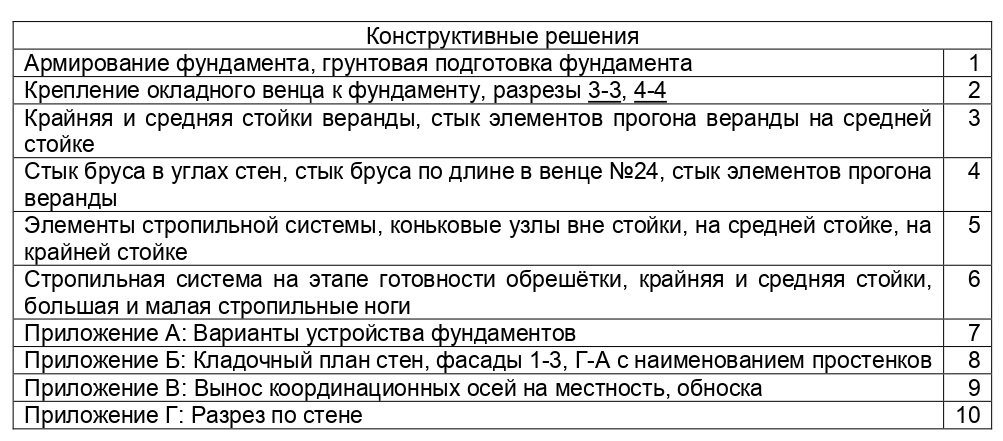

Третья часть – «Конструктивные решения». В ней более подробно рассматриваются чертежи отдельных конструкций дома, участков соединения конструкций, показано положение элементов в готовых конструкциях.

Спроектированный жилой дом предназначен для проживания в летнее время. Для круглогодичного проживания необходимо дополнительно утеплить стены со стороны улицы.

Толщина утеплителя подбирается исходя из климатических условий региона строительства в соответствии с требованиями СП 131.13330.2012 «Строительная климатология».

Подбор толщины утеплителя для стен, перекрытия пола 1-го этажа и крыши рассмотрен в пунктах 3.2, 3.3 и 3.4 настоящего пособия соответственно.

В данном пособии рассматривается случай, когда грунт основания на площадке строительства представлен однородным слоем тугопластичного суглинка мощностью 5 м. Грунтовые воды залегают на глубине 0,3 – 0,5 м от поверхности земли.

Климатические параметры района строительства необходимо знать для подбора толщины слоя утеплителя в стенах, крыше и перекрытии пола 1-го этажа.

Климатические параметры района строительства определяются по таблице 3.1, СП 131.13330.2012 «Строительная климатология», а так же по карте приложения «В», СП 50.13330.2012 «Тепловая защита зданий». Более полное представление о климатических параметрах района строительства можно получить, из карт приложения «А» СП 131.13330.2012 «Строительная климатология».

Рассматриваемый район строительства (г. Архангельск) характеризуется следующими климатическими параметрами:

– температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92: – 33оС;

– продолжительность периода со средней суточной температурой воздуха <= 8оС: 250 сут.;

– средняя температура воздуха периода со средней суточной температурой воздуха <= 8оС: – 4,5оС;

– зона влажности: влажная.

Технико-экономические показатели объекта строительства необходимо знать для получения разрешения на строительство в соответствующем территориальном органе исполнительной власти. Основанием для определения технико-экономических показателей здания являются строительные чертежи.

Технико-экономические показатели, приведённые в данном разделе, определяются согласно приложению «Г» СП 118.13330.2012 «Общественные здания и сооружения». Значения показателей представлены в таблице 2.1.

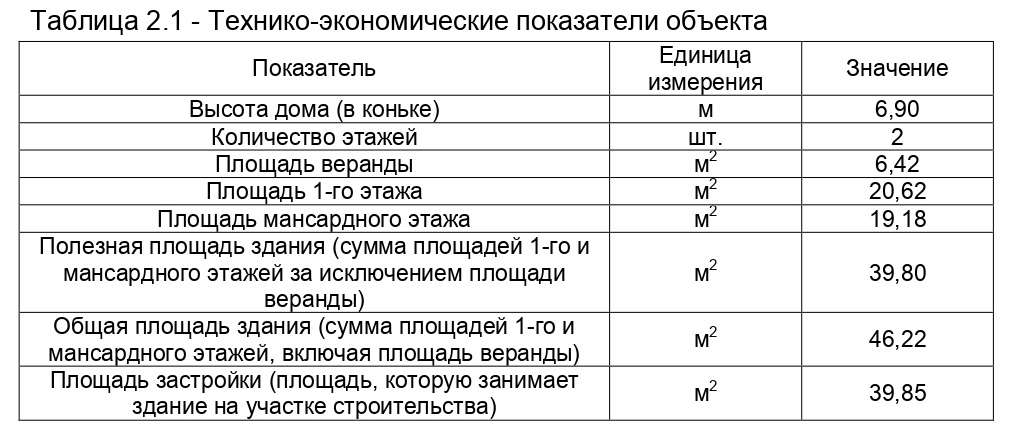

Таблица 2.1 – Технико-экономические показатели объекта

Вход в здание осуществляется со стороны фасада 1-3. Для этого устраивается лестница, примыкающая к веранде. Так же имеется возможность устроить дополнительные лестницы со стороны фасадов А-Г и Г-А, примыкающие к веранде.
