Пособие по строительству дома

Дурягин Иван

Первый этаж целиком является кухней-гостиной. Имеется возможность устройства санузла, выделив его из общего объёма этажа гипсокартонными перегородками.

Мансардный этаж отводится для размещения одной или двух спален. При необходимости устройства двух спален имеется возможность отделить помещения друг от друга гипсокартонными перегородками.

Первый и второй этажи сообщаются друг с другом посредством раздвижной лестницы. Раздвижная лестница устраивается в люке в перекрытии между 1-ым и мансардным этажами.

Отопление дома – печное. Для этого

на 1-ом этаже устанавливается металлическая дровяная печь.

Электроснабжение – от существующих сетей.

Водоснабжение и водоотведение, а так же отведение канализационных стоков в проекте не предусмотрено.

3 Конструктивные решения

3.1 Фундаменты

В данном пособии рассматривается вариант устройства точечных монолитных фундаментов мелкого заложения. Такой тип фундамента был выбран из-за невозможности подъезда на стройплощадку крупной строительной техники для устройства забивного свайного или монолитного ленточного фундамента.

Преимуществами такого типа фундамента являются:

– простота изготовления конструкций и более низкая стоимость, по сравнению с ленточным и плитным фундаментами;

– процесс возведения такого фундамента безопасен для окружающей застройки и возможен без использования крупной строительной техники, по сравнению со свайным фундаментом на забивных железобетонных сваях;

– такой фундамент меньше подвержен коррозии по сравнению со свайным фундаментом на винтовых сваях;

Из минусов стоит отметить:

– зависимость работ от погоды: бетонирование конструкций такого фундамента должно осуществляться при температуре >= +5^оС, кроме того в период набора прочности бетона (28 суток) температура не должна опускаться ниже 0^оС;

– невозможность устройства такого фундамента в случае, когда грунты на площадке строительства представлены илами, торфами, глинистыми грунтами мягкопластичными, текучепластичными и текучими (с показателем текучести I_L >= 0,6), а так же рыхлыми песками;

– необходимость заложения подошвы фундамента на глубине промерзания грунта (или ниже глубины промерзания), либо трудоёмкая грунтовая подготовка в случае, когда строительство осуществляется на пучинистых грунтах. К пучинистым грунтам относятся: пески мелкие и пылеватые; супеси; суглинки, глины и крупнообломочные грунты с глинистым заполнителем.

Примечания:

1) Продолжительность периода набора прочности бетона зависит от температуры окружающего воздуха (см. «Графики набора прочности бетона в зависимости от температуры»). Общепринятым является значение 28 суток при температуре окружающего воздуха t = +15^оС.

2) Пучинистый грунт – грунт, подверженный морозному пучению.

3) Морозное пучение – увеличение в объёме водонасыщенного грунта при его промерзании. Если при возведении фундаментов на пучинистых

грунтах не принять меры по предотвращению воздействия морозного пучения на фундамент, это может привести к неравномерному подъёму фундаментов при промерзании грунта; к неравномерным осадкам фундаментов при оттаивании грунта.

В данном пособии рассматривается случай строительства на пучинистом грунте, когда грунтовые воды залегают на глубине 0,3 – 0,5 м от поверхности земли.

При строительстве на пучинистых грунтах проводятся мероприятия по условиям недопущения морозного пучения грунта основания в соответствии с п. 5.5.5 СП 22.13330.2016 «Основания зданий и сооружений».

Согласно п. 5.5.5 СП 22.13330.2016 «Основания зданий и сооружений» глубина заложения наружных фундаментов отапливаемых зданий назначается по следующей таблице:

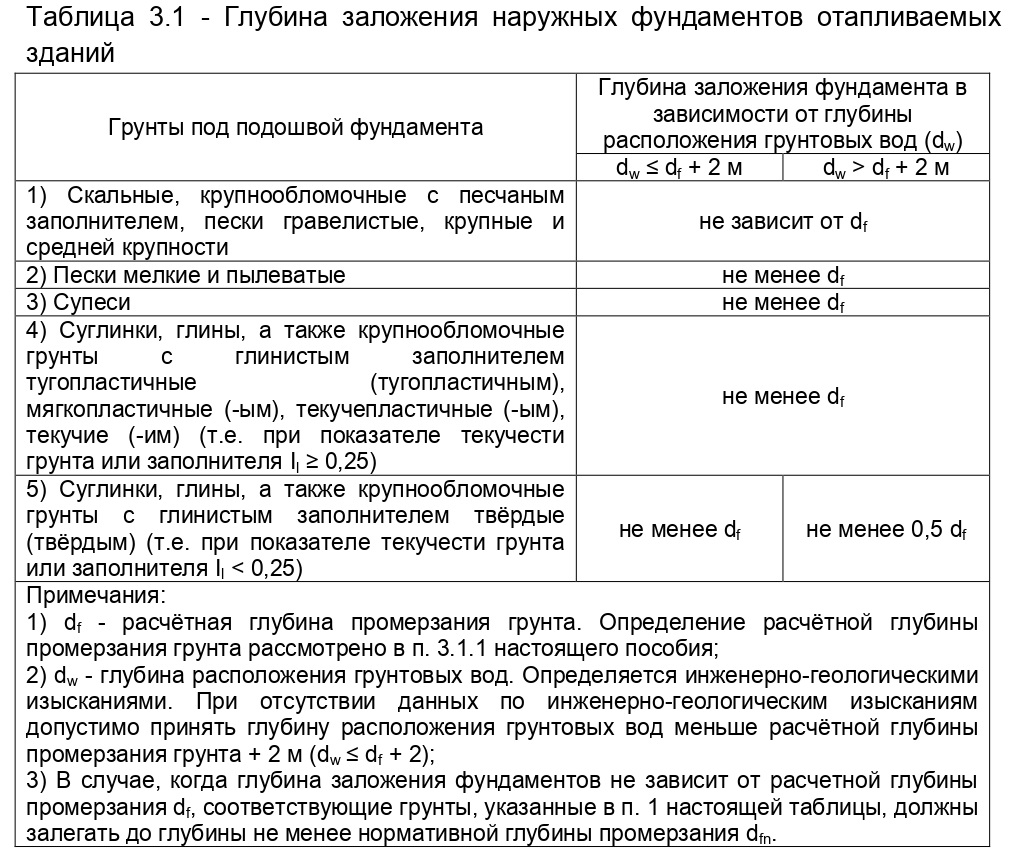

Таблица 3.1 – Глубина заложения наружных фундаментов отапливаемых зданий

Рассмотрим 3 варианта устройства фундаментов для данных грунтовых условий:

А) Фундамент на буронабивных сваях, когда конец сваи находится на расчётной глубине промерзания грунта;

Б) Фундамент мелкого заложения с выполнением грунтовой подготовки;

В) Фундамент мелкого заложения с утеплением грунта.

3.1.1 Вариант «А» – Фундамент на буронабивных сваях

Общий вид фундамента на буронабивных сваях приведён в таблице 3.5 настоящего пособия.

Технология устройства одного фундамента следующая:

– откапывается шурф (яма) или бурится скважина до глубины, превышающей расчётную глубину промерзания грунта на величину щебёночной подготовки;

– на дно скважины (шурфа) засыпается щебень до расчётной глубины промерзания грунта (как правило мощность щебёночная подготовка составляет 10 – 20 см);

– в скважину (шурф) помещается опалубка – конструкция, которая формирует тело будущей сваи;

– отверстие внизу опалубки предварительно закрывается геомембраной типа «Технониколь – Planter» для предотвращения ухода влаги из бетонной смеси в землю;

* при использовании дощатой или фанерной опалубки на стенки опалубки c внутренней стороны крепится полиэтиленовая плёнка для предотвращения ухода влаги из бетонной смеси в щели, а так же в материал опалубки;

– осуществляется выверка положения опалубки, после чего производится обратная засыпка с трамбовкой объёма скважины (шурфа) вокруг опалубки вынутым ранее грунтом;

– в опалубку вставляется арматурный каркас;

– в опалубку с арматурным каркасом заливается бетонная смесь;

* при заливке бетонную смесь необходимо вибрировать глубинным вибратором послойно через каждые 0,5 м;

– производится распалубка видимой части фундамента;

– выполняется гидроизоляция фундамента.
