Пособие по строительству дома

Дурягин Иван

Подбор габаритов сваи и расчёт сваи по прочности осуществлялся вручную согласно СП 63.13330.2018 «Бетонные и железобетонные конструкции» и в данном пособии не приводится.

Проверка основания по несущей способности при выбранных габаритах фундамента проводилась вручную в соответствии с СП 22.13330.2016 «Основания зданий и сооружений» и в данном пособии не приводится.

Стоит отметить, что двенадцати свай сечением 40x40 см, армированных продольно четырьмя стержнями диаметром 6 мм; армированных поперечно хомутами (или стержнями) диаметром 6 мм с шагом 15 см, достаточно для восприятия нагрузок, передающихся на фундамент от всех конструкций данного

дома, людей и мебели, находящихся в нём, а так же снега, который лежит на крыше в зимнее время; и для передачи этой нагрузки на грунт основания при данных грунтовых условиях.

Рассмотрим определение глубины заложения конца сваи. Определение глубины заложения конца сваи производится в соответствии с СП 22.13330.2016 «Основания зданий и сооружений».

1) Определим нормативную глубину сезонного промерзания грунта d_fn:

d_fn = d₀ · (M_t)^1/2 (3.1)

где M_t – сумма абсолютных значений среднемесячных температур за год в районе строительства. M_t определяется по таблице 5.1 СП 131.13330.2011 «Строительная климатология»;

d₀ – величина, принимаемая равной: для суглинков и глин 0,23 м; супесей, песков мелких и пылеватых – 0,28 м; песков гравелистых, крупных и средней крупности – 0,30 м; крупнообломочных грунтов – 0,34 м.

Для нашего случая:

M_t = 13,6 + 12,1 + 5,7 + 4,8 + 9,9 = 46,1

d₀ = 0,23 м

d_fn = 0,23 · (46,1)^1/2 = 1,56 м

2) Определим расчётную глубину сезонного промерзания грунта d_f:

d_f = d_fn · k_h (3.2)

где k_h – коэффициент, учитывающий влияние теплового режима помещения. Коэффициент k_h можно определить по таблице 3.2 настоящего пособия.

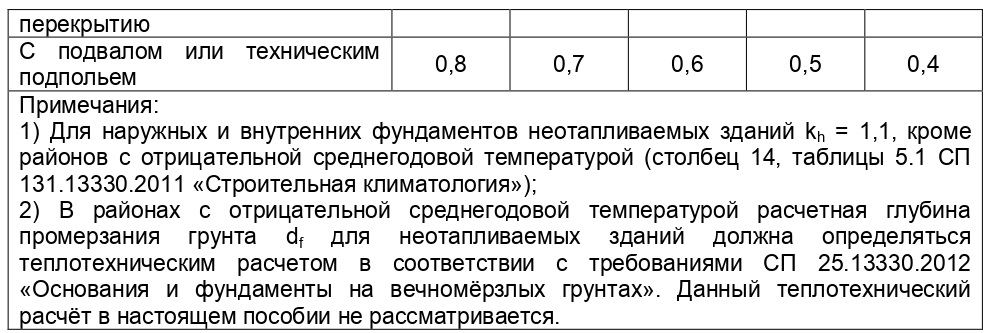

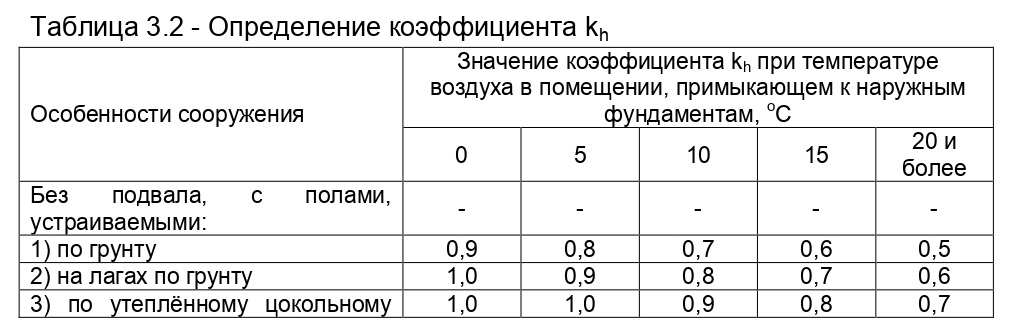

Таблица 3.2 – Определение коэффициента k_h

В нашем случае коэффициент k_h можно принять равным 1,0.

Тогда:

d_f = 1,56 · 1,0 = 1,56 м

Глубина заложения подошвы фундамента составляет 1,56 м.

3) Определим глубину, на которую следует производить отрывку шурфа (бурение скважины):

D_шурф = d_f + h_щ, (3.3)

где D_шурф –

глубина, на которую следует производить отрывку шурфа (бурение скважины);

h_щ – высота щебёночной подготовки, принимаемая равной 10…20 см.

D_шурф = 1,56 + 0,20 = 1,76 м

3.1.2 Вариант «Б» – Фундамент мелкого заложения с выполнением грунтовой подготовки

В данном случае для исключения влияния морозного пучения на фундамент рассматривается способ замены пучинистого грунта на непучинистый. Общий вид фундамента мелкого заложения с выполнением грунтовой подготовки приведён в таблице 3.5 настоящего пособия.

Технология устройства одного фундамента следующая:

– откапывается шурф (яма) до глубины, определяемой расчётом;

– по дну и стенкам шурфа укладывается геотекстиль в один слой;

– в шурф засыпается песок до уровня, установленного расчётом, с послойной трамбовкой и проливкой водой через каждые 30…50 см;

– по верху песчаной засыпки укладывается геотекстиль в один слой;

– по геотекстилю производится щебёночная подготовка толщиной 10…20 см;

– по верху щебня укладывается геомембрана типа «Технониколь – Planter» для предотвращения ухода влаги из бетонной смеси в щебень;

– на геомембрану устанавливается опалубка;

* при использовании дощатой или фанерной опалубки на стенки опалубки с внутренней стороны крепится полиэтиленовая плёнка для предотвращения ухода влаги из бетонной смеси в щели и в материал опалубки;

– в опалубку вставляется арматурный каркас;

– в опалубку с арматурным каркасом заливается бетонная смесь;

* при заливке бетонную смесь необходимо вибрировать глубинным вибратором послойно через каждые 0,5 м;

– по истечении 3-х суток с момента бетонирования производится распалубка фундамента;

– производится гидроизоляция фундамента.

Подбор габаритов фундамента и расчёт по прочности выполнялся вручную согласно СП 63.13330.2018 «Бетонные и железобетонные конструкции» и в данном пособии не приводится.

Проверка основания по несущей способности при выбранных габаритах фундамента проводилась вручную в соответствии с СП 22.13330.2016 «Основания зданий и сооружений» и в данном пособии не приводится.

Стоит отметить, что двенадцати фундаментов мелкого заложения с габаритами плитной части (ДxШxТ) 1x1x0,15 м, и габаритами стойки (ДxШxВ) 0,4x0,4x0,6 м, армированных стержнями диаметром 6 мм (схема армирования приведена в части КР, Лист 1), достаточно для восприятия нагрузок, передающихся на фундамент от всех конструкций данного дома, людей и мебели, находящихся в нём, а так же снега, который лежит на крыше в зимнее время; и для передачи этой нагрузки на грунт основания при данной грунтовой подготовке и данных грунтовых условиях.

Рассмотрим определение глубины отрывки шурфа. Определение глубины отрывки шурфа производится в соответствии с СП 22.13330.2016 «Основания зданий и сооружений».

1) Глубина отрывки шурфа складывается из высоты песчаной засыпки, высоты щебёночной подготовки и высоты плитной части фундамента:

D_шурф = h_п + h_щ + h_пл (3.4)

где h_п – высота песчаной подготовки;
