Ответ. Принимаются из расчета, что удельное тепловое сопротивление земли составляет 1,2 м-К/Вт. Если это сопротивление отличается от 1,2 м-К/Вт, то к продолжительно допустимым токам применяются поправочные коэффициенты, указанные в табл. 1.3.4 (1.3.11).
Таблица 1.3.4

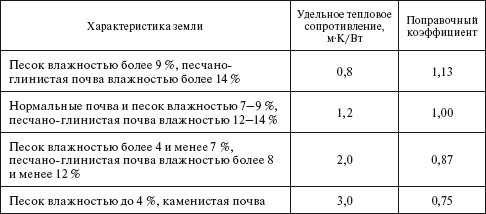

Поправочные коэффициенты на продолжительно допустимые токи для кабелей, проложенных в земле, в зависимости от удельного теплового сопротивления земли
Вопрос. Как
Ответ. Определяются путем умножения продолжительно допустимых токов для этих кабелей на коэффициент 0,85 (1.3.12).
Вопрос. На каком участке кабельной трассы принимаются продолжительно допустимые токи при смешанной прокладке кабелей?
Ответ. Принимаются для участка трассы с наихудшими условиями охлаждения, если его длина превышает 10 м. В указанных случаях рекомендуется применять кабельные вставки большего сечения (1.3.13).
Вопрос. Как учесть изменение продолжительно допустимых токов при прокладке нескольких кабелей в земле, а также в трубах в земле?
Ответ. В этих случаях продолжительно допустимые токи уменьшаются путем введения коэффициентов, величины которых табулированы в Правилах.
Прокладка нескольких кабелей в земле с расстояниями между осями менее 100 мм не рекомендуется (1.3.14).
Продолжительно допустимые токи для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией
Вопрос. Исходя из каких условий приняты продолжительно допустимые токи для проводов и шнуров с резиновой или поливинилхлоридной изоляцией, самонесущих изолированных проводов (СИП), проводов с защитной оболочкой напряжением 6-20 кВ и кабелей напряжением до 10 кВ с пластмассовой изоляцией?

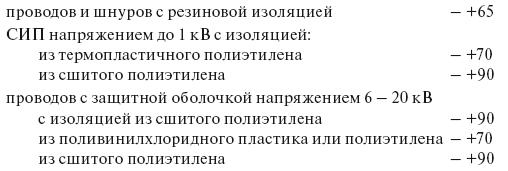

Ответ. Приняты исходя из температуры окружающего воздуха +25 °C и земли +15 °C и из следующих продолжительно допустимых температур нагрева жил, °С:
Величины продолжительно допустимых токов для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией табулированы в Правилах (1.3.16).
Продолжительно допустимые токи для кабелей с бумажной пропитанной изоляцией
Вопрос. С учетом каких факторов принимаются продолжительно допустимые токи для кабелей напряжением до 35 кВ с изоляцией из пропитанной кабельной бумаги?
Ответ. Принимаются с учетом температуры окружающего воздуха +25 °C и земли +15 °C и в соответствии с нормированными значениями
кабели на напряжение до 1 кВ – 80;
кабели с изоляцией, пропитанной вязкими составами,
содержащими полиэтиленовый воск в качестве загустителя,
на напряжение, кВ:
6 – 65
10 – 60
35 – 50;
кабели с изоляцией, пропитанной нестекающим составом или вязким масло-канифольным составом, содержащим не менее 25 % канифоли, на напряжение, кВ:
6 – 80
10 – 70
35 – 65 (1.3.18).
Вопрос. Из какого расчета принимаются продолжительно допустимые токи для кабелей, проложенных в земле?
Ответ. Принимаются из расчета прокладки в траншее на глубине 0,7–0,8 м не более одного кабеля при температуре земли +15 °C и удельном тепловом сопротивлении земли 1,2 м-К/Вт. Значения продолжительно допустимых токов для кабелей, проложенных в земле, а также для кабелей, проложенных на воздухе, табулированы в Правилах (1.3.19, 1.3.20).
Вопрос. Из какого расчета принимаются продолжительно допустимые токи для кабелей, проложенных на воздухе, внутри и вне зданий?
Ответ. Продолжительно допустимые токи при температуре воздуха +25 °C табулированы в Правилах (1.3.21).
Вопрос. Как допускается определять продолжительно допустимые токи для кабелей, прокладываемых в блоках?
Ответ. Допускается определять по приведенной в Правилах эмпирической формуле (1.3.22).
Вопрос. Как рассчитываются продолжительно допустимые токи для кабелей, прокладываемых в двух рядом лежащих (параллельных) блоках одинаковой конфигурации?
Ответ. Уменьшаются путем умножения на коэффициенты, выбираемые в зависимости от расстояния между блоками:
(1.3.23).
Продолжительно допустимые токи для неизолированных проводов и шин
Вопрос. Исходя из какого условия приняты табулированные в Правилах продолжительно допустимые токи для неизолированных проводов и окрашенных шин?
Ответ. Приняты исходя из условия, что допустимая температура их нагрева составляет +70 °C при температуре окружающего воздуха +25 °C.
Для полых алюминиевых проводов марок ПА500 и ПА600 продолжительно допустимый ток составляет:
(1.3.24).
