Приемы создания интерьеров различных стилей
Шрифт:
Любая сцена, которую вы сохраняете во время работы в 3ds Max, сохраняется именно в таком формате. Данный формат позволяет сохранить максимум информации: форму, позицию и размеры моделей, все вспомогательные объекты, текстуры, камеры, источники света и т. д.
Средство Merge (Соединить) позволяет при создании новой сцены использовать объекты из ранее созданных сцен. Например, вы создали сцену спальной комнаты, использовали ее, сохранили и убрали в архив. Позднее, снова рисуя уже новую спальню, вы решаете использовать в ней кровать из ранее созданной спальни. Чтобы "вытащить" из старой сцены кровать и вставить ее во вновь создаваемую сцену, понадобится средство Merge (Соединить).
Рассмотрим
1. Откройте сцену из файла Scena.max в папке Primeri_Scen\Glava_7\Merge на компакт-диске. Перед вами — простейшая сцена из "сырых" стен и пола. Наша задача — вставить в эту сцену модель кровати из другого файла.
2. Выберите пункт выпадающего меню File (Файл) | Import (Импорт) | Merge (Соединить) (напомню, что выпадающее меню File (Файл) не подписано, это первое выпадающее меню, на кнопке которого изображен логотип программы).
3. Появляется окно, в котором необходимо показать файл, из которого вы хотите взять модель. Найдите здесь файл Krovat.max в папке Primeri_Scen\Glava_7\Merge.
4. Появляется окно Merge (Соединить) (рис. 7.1). Оно состоит из нескольких частей: в центре внимания — список объектов сцены, которая хранилась в показанном файле, справа — фильтры типов отображаемых объектов, снизу — кнопки оперирования выделением. В списке объектов необходимо выделить те объекты, которые вы хотите вставить в текущую сцену. Сейчас в списке лишь один объект — Krovat. Других объектов в этой сцене просто нет, если бы они были, то отобразились бы в списке.
5. Выделите строчку Krovat и нажмите кнопку OK в нижней части окна (кстати, то, что надпись "Krovat" отображается в квадратных скобках в списке, означает, что это группа объектов, а не единый объект).
6. В сцене добавилась кровать. Она была импортирована с учетом всех особенностей формы, текстур и позиции в пространстве. В своей собственной сцене эта кровать находилась в точке, которая в текущей сцене находится за пределами помещения, поэтому кровать импортировалась вне комнаты. При помощи манипулятора движения поместите кровать вовнутрь. В результате вы использовали готовую модель элемента мебели при создании нового интерьера (рис. 7.2).
Таким образом, окно Merge (Соединить) позволяет использовать любую вашу предыдущую сцену в качестве источника готовых моделей и иных объектов.
Подсказка.
Сейчас вы в очередной раз могли убедиться, что использование оригинальных имен при создании объектов сцены — весьма важно. Нельзя заранее знать — понадобится в дальнейшем тот или иной самостоятельно созданный объект или нет. Но на всякий случай, любую вновь создаваемую сложную модель в сцене (стол, стул, кровать, диван, шкаф, торшер, ваза и т. д.) следует группировать, а группе присваивать уникальное имя, позволяющее узнавать модель в безликом списке объектов сцены.
Средство Import (Импорт) также позволяет вставлять в текущую сцену объекты из других файлов, но применяется данное средство в тех случаях, когда вставляемые объекты содержатся в файлах
Нередко библиотечные модели содержатся в файлах именно таких форматов. Дело в том, что формат MAX может быть прочитан исключительно программой 3ds Max, что сужает сферу применения таких моделей. В свою очередь, формат 3DS является универсальным и может быть открыт множеством разных программ-редакторов трехмерной графики (Maya, LightWave и проч.).
Поэтому библиотеки моделей в таких форматах встречаются достаточно часто.
Сейчас мы на конкретном примере рассмотрим порядок импорта объектов из файлов внешних форматов в текущую сцену.

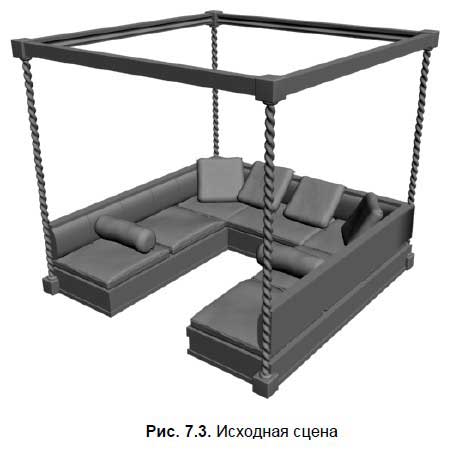

1. Откройте сцену из файла Scena.max в папке Primeri_Scen\Glava_7\Import на компакт-диске. Перед вами модели низкого диванчика-подиума и витой конструкции деревянного каркаса, который должен поддерживать драпировки (рис. 7.3). Данные объекты — это элементы кальянной комнаты. Полная визуализация комнаты показана в главе 5.
2. Ваша задача — вставить в комнату модель кальяна, которая содержится в файле Kalyan.3ds в папке Primeri_Scen\Glava_7\Import на компакт-диске. Отдельно отмечу, что формат файла, содержащего вставляемую модель — 3DS, поэтому средство Merge (Соединить) здесь уже не применяется.
3. Выберите в выпадающем меню пункт File (Файл) | Import (Импорт) | Import (Импорт). Появляется окно, где необходимо показать файл, из которого будет взята модель. В нижней части данного окна выберите тип отображаемых файлов — 3DS. Покажите в этом окне файл Kalyan.3ds из папки Primeri_Scen\Glava_7\Import на компакт-диске.

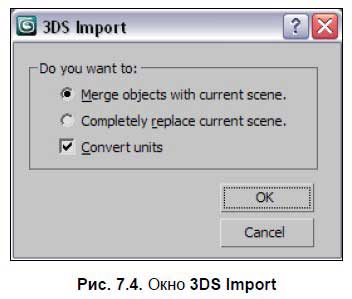

4. Появляется окно 3DS Import (Импорт из 3DS) (рис. 7.4). Здесь — перед вами два варианта импорта объектов: Merge objects with current scene (Объединить объекты с текущей сценой) и Completely replace current scene (Полностью заменить текущую сцену). При выборе первого варианта вставляемая модель добавится к текущей сцене, дополнит ее. При выборе второго варианта текущая сцена пропадет, а добавленные модели появятся. Разумеется, при вставке отдельных элементов в интерьер, надо выбрать первый вариант.

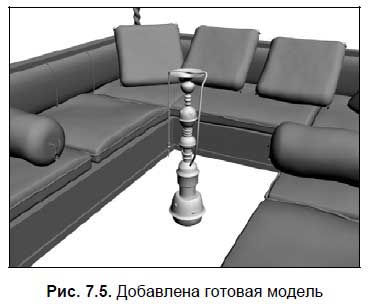

5. При импорте объектов из файлов внешних форматов, размеры вставляемых объектов, как правило, не совпадают с реальными. Так, импортированный кальян получился слишком крупным. Выберите манипулятор масштабирования (Select and Scale) и при помощи равномерного масштабирования уменьшите габаритные размеры кальяна до реальных (чуть выше диванных спинок). В результате в создаваемом интерьере добавилась модель кальяна (рис. 7.5).
Аналогичным образом импортируются модели из файлов в других внешних форматах. Хотя бывают и некоторые особенности. Например, при импорте объектов из файлов формата DXF, предварительно появится окно AutoCAD DWG/DXF Import Options (Опции импорта DWG/DXF) (рис. 7.6). В данном окне можно настроить некоторые особенности импортирования объектов. Нажав в данном окне OK, вы вставляете объекты файла в сцену.
