Приемы создания интерьеров различных стилей

Тимофеев Сергей Михайлович

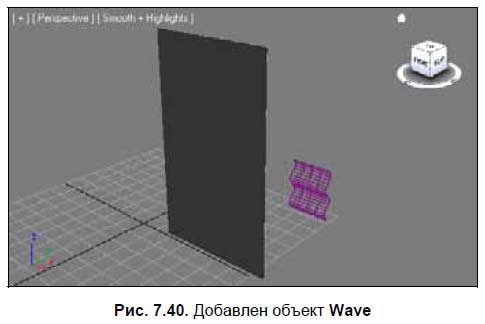

4. Здесь нам понадобится инструмент создания объекта Wave (Волна). Нажмите данную кнопку, затем создайте этот объект в окне проекций Front (Вид спереди). Создается он в два действия: сначала рисуется площадь объекта, затем — высота волны. Расположите данный объект рядом с примитивом-заготовкой (рис. 7.40).

5. Волнообразная форма будет передана примитиву-заготовке. Однако сейчас волны на объекте Wave расположены горизонтально,

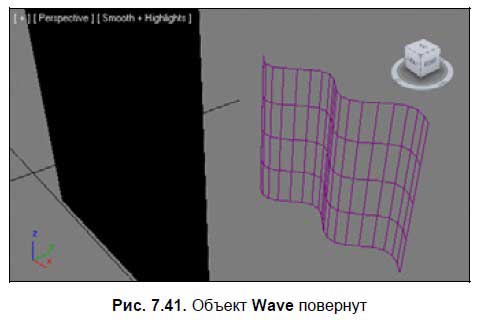

а нам необходимы вертикальные волны. Выделите созданный объект Wave, выберите манипулятор вращения, нажмите по нему правой кнопкой мыши для вызова окна точного ввода значений вращения и задайте значение поворота в отношении оси Y равным 90 градусов. Теперь Wave– объект расположен так, что волны стали вертикальными (рис. 7.41).

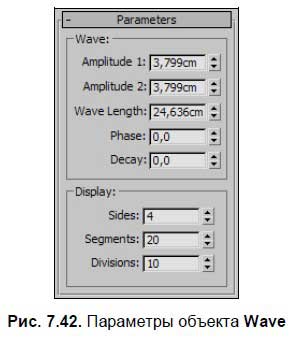

6. Сейчас необходимо настроить внешний вид волны: длину и высоту волн. Выделите Wave– объект и перейдите во второй раздел командной панели. Здесь нам понадобятся параметры данного объекта, содержащиеся в свитке Parameters (Параметры) (рис. 7.42).

7. Задайте здесь следующие значения: Amplitude 1 (Амплитуда 1) и Amplitude 2 (Амплитуда 2) — 2 см (значения этих параметров всегда должны быть одинаковыми при создании занавесок), Wave Length (Длина волны) — 15 см. Остальные параметры не изменяйте.

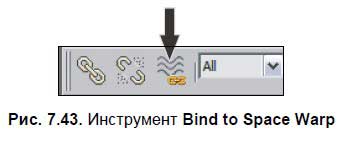

8. Итак, форма и позиция волны в пространстве подготовлена. Теперь необходимо передать эту форму примитиву-заготовке, созданному в шаге 2. Для этого существует специальный инструмент — Bind to Space Warp (Привязать к пространственному деформатору), который расположен в начале главной панели инструментов (рис. 7.43).

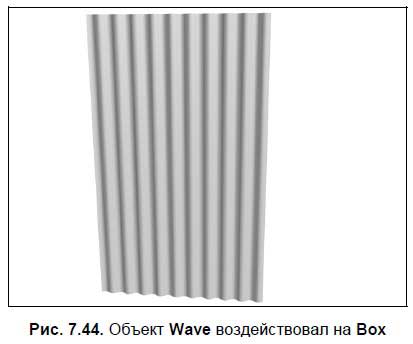

9. Выберите данный инструмент, наведите курсор на Wave– объект в сцене, зажмите кнопку мыши и, не отпуская ее, переведите курсор на объект-примитив, и только здесь отпустите кнопку мыши. В результате волнообразная форма пространственного деформатора будет передана объекту-примитиву (рис. 7.44).

10. Форма прямой шторы практически готова. Однако между Wave– объектом и примитивом сохраняется связь. Например, если сейчас взять манипулятор движения и подвигать в разные стороны по направлению волны, то волны на объекте-примитиве также придут в движение. Чтобы порвать данную связь и сделать объект-примитив самостоятельным объектом, необходимо выделить его, перейти во второй раздел командной панели, в стеке модификаторов щелкнуть правой кнопкой мыши по строчке Wave Binding (WSM) и в появившемся меню выбрать пункт Collapse To (Свернуть в). Появится окно с предупреждением о том, что данная операция не может быть отменена, нажмите в нем "Yes".

Теперь получившаяся штора является совершенно самостоятельным объектом, форма которого не зависит от каких-либо других объектов в сцене. Поэтому объект Wave можно удалить, он свою функцию выполнил.

Итак, вы создали прямую штору вторым способом, который более сложный, но позволяет сделать аккуратные одинаковые волнообразные складки. Одинаковость складок — это не всегда хорошо, т. к. в реальном мире складки редко бывают одинаковы. Поэтому данный метод хорош при создании подобранных штор, о чем мы поговорим позже.

Создание подобранных штор

Часто шторы в интерьере предполагаются подобранными, а не просто прямыми. Наиболее простой и удобный способ создания

подобранных штор — это деформация прямых штор при помощи модификатора FFD. Рассмотрим порядок создания подобранных штор на конкретном примере.

1. Создайте прямые шторы вторым методом точно так же, как описано выше, за одним исключением: в шаге 2 задайте высокой не только сегментацию по ширине, но и сегментацию по длине (Length Segs) — примерно 85 единиц. На всякий случай, сцена с готовой прямой шторой находится в файле Shtora.max в папке Primeri_Scen\Glava_7 на компакт-диске. Можете использовать эту сцену.

2. Выделите модель в сцене, перейдите во второй раздел командной панели, раскройте список модификаторов и примените модификатор FFD 4x4x4 (цифры в названии модификатора указывают на сегментацию оранжевого габаритного контейнера, в который заключается объект после применения модификатора).

3. Раскройте структуру примененного модификатора в стеке модификаторов и перейдите на уровень редактирования подобъекта Control Points (Контрольные точки). Теперь вы можете редактировать форму занавески вручную, оперируя позициями групп точек. Удобнее всего это делать в окне проекций Front (Вид спереди). Напомню, что для того чтобы наиболее корректно работать с оранжевым габаритным контейнером, группы точек надо выделять рамкой, а не простым щелчком (простым щелчком выделяются только отдельные точки, а не группы точек).

4. Выделите рамкой группы точек, показанные на рис. 7.45. Отодвиньте их влево, так, чтобы они вплотную приблизились к следующим точкам.

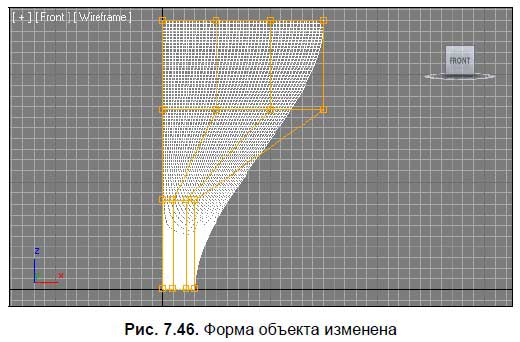

5. Теперь выделите их вместе с теми точками, к которым они приблизились, и отодвиньте к следующей группе влево. То же самое проделайте еще раз. В результате форма объекта и оранжевого габаритного контейнера должна быть, как на рис. 7.46.

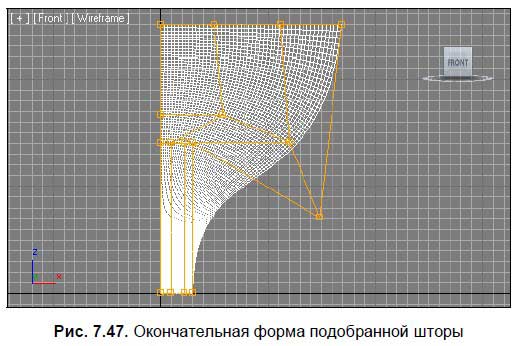

6. Далее продолжайте самостоятельно выделять группы точек и перемещать их в пространстве. В результате форма объекта и контейнера должна быть примерно как на рис. 7.47.

7. Закончив деформацию, выйдите из режима редактирования подобъекта Control Points (Контрольные точки), выделите получившуюся модель в окне проекций Perspective (Перспектива) и нажмите кнопку зеркального отображения (Mirror) на главной панели инструментов (см. рис. 1.65). В появившемся окне параметров зеркального копирования задайте следующие значения: Mirror Axis (Ось вращения) — X, Offset (Сдвиг) — примерно 160 см, Clone Selection (Копировать выделенное) — Instance (Образец). Нажмите OK.

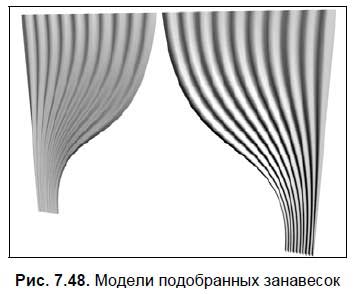

В результате получились модели двух подобранных занавесок, примерно как на рис. 7.48.

Работа с модификатором FFD требует определенных навыков, в чем вы уже могли убедиться, работая с формами подушек и занавесок. Данный модификатор на самом деле очень удобен при работе, надо лишь научиться грамотно оперировать контрольными точками в трехмерном пространстве.

Данный метод создания подобранных штор вполне универсален. Потренируйтесь самостоятельно в создании подобранных штор разной формы с использованием модификатора FFD. Если сегментации 4x4x4 вам не хватает, выберите модификатор FFD (box) и введите требуемое количество сегментов габаритного контейнера самостоятельно при помощи кнопки Set Number of Points (Установить количество точек) в области его параметров.
