5. Выделите только что созданную линию. Перейдите в первый раздел командной панели (Create), в первый подраздел (Geometry), раскройте список типов объектов и выберите пункт Compound Objects (Составные объекты).
6. Нажмите кнопку Loft, затем — Get Shape (Показать сечение) в свитке Creation Method (Метод создания). В качестве первого из сечений, покажите наиболее крупный прямоугольник. В результате получилась лофт-модель, имеющая форму обыкновенного параллелепипеда.
Теперь нам понадобятся опции свитка Path Parameters (Параметры

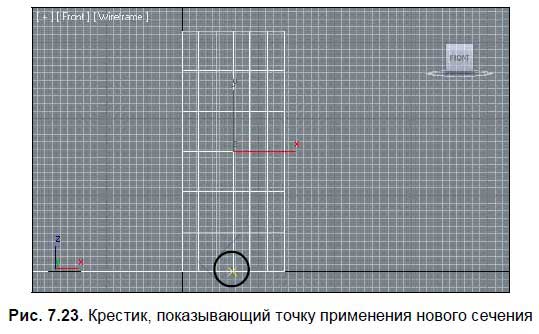

Сейчас значение данного параметра равно 0. В то же время, в самом низу созданной лофт-модели расположен маленький желтый крестик (рис. 7.23). Увеличивая значение параметра Path (Путь), вы поднимаете этот крестик вдоль пути. Позиция крестика определяет точку, в которой будет применено следующее сечение.

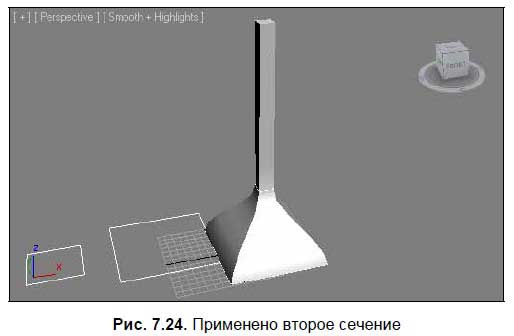

7. Задайте значение данного параметра равным 30. Желтый крестик поднимется примерно на треть высоты пути. Снова нажмите кнопку Get Shape (Показать сечение) и щелкните по наименьшему прямоугольнику в окне проекций Top (Вид сверху). В результате — на протяжении первой трети длины пути произошел плавный переход из крупного сечения в более маленькое (рис. 7.24).
8. Задайте значение параметра Path (Путь) равным 70. Нажмите кнопку Get Shape (Показать сечение) и щелкните по среднему сечению в окне проекций Top (Вид сверху). В результате — на протяжении от 30 % длины пути до 70 % произошел плавный переход от маленького сечения к среднему (рис. 7.25).
Таким образом, получилась лофт-модель, объединяющая один сплайн-путь и три сплайна-сечения. Примечательно, что у данной модели осталась связь на уровне параметров между всеми исходными сплайнами. Это означает, что, изменяя параметры любого из исходных сплайнов (например, длину и ширину наиболее крупного прямоугольника), вы измените форму лофт-модели в той части, где был применен этот сплайн.
9. Форму созданной лофт-модели можно также редактировать при помощи подобъектов. Выделите лофт-модель, перейдите во второй раздел командной панели и нажмите кнопку с маленьким плюсом, слева от надписи "Loft" в стеке модификаторов. Раскрывается список подобъектов лофт-модели, который состоит из двух элементов: Shape (Сечение) и Path (Путь) (рис. 7.26).
10. Выберите здесь подобъект Shape (Сечение). Теперь вы находитесь на уровне редактирования исключительно сечений лофт-модели. Обратите внимание, что в окне Perspective (Перспектива) сечения на поверхности лофт-модели стали отображаться белым цветом.

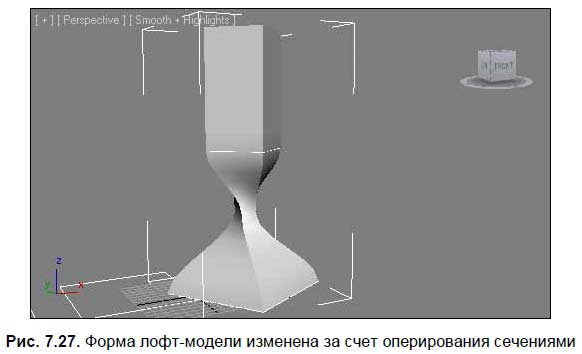

11. Выделите любое из примененных сечений на поверхности модели, Выделенное сечение должно окраситься в красный цвет.
12. Окончив преобразование формы модели при помощи работы с подобъектами, не забудьте выйти из режима редактирования подобъектов лофт-модели.
Таким образом, мы рассмотрели порядок создания сложной лофт-модели на отвлеченном примере. При создании модели мы использовали одинаковые по форме сечения, которые отличались лишь габаритными размерами. Однако можно использовать и совершенно разные сечения. Далее мы рассмотрим порядок создания сложной лофт-модели с использованием разных сечений.
Сложная лофт-модель будет представлять собой колонну.
1. Очистите сцену (File (Файл) | Reset (Сброс)).
2. В окне проекций Top (Вид сверху) создайте сплайн Rectangle (Прямоугольник). Значения параметров Length (Длина) и Width (Ширина) данного объекта задайте равными 50 см.
3. В окне проекций Top (Вид сверху) создайте сплайн Circle (Окружность). Значение параметра радиуса данного сплайна задайте равным 22 см.
4. В окне проекций Top (Вид сверху) создайте сплайн Star (Звезда). Перейдите к его параметрам и задайте следующие значения: Radius 1 (Радиус 1) = 22 см, Radius 2 (Радиус 2) = 18 см, Points (Лучи) = 15, Fillet Radius 1 (Сглаживание радиуса 1) и Fillet Radius 2 (Сглаживание радиуса 2) — по 2 см.
В результате у вас получились три сплайна, которые будут являться сечениями будущей лофт-модели колонны (рис. 7.28).
5. Необходимо также создать сплайн-путь. В окне проекций Front (Вид спереди) создайте прямую линию при помощи инструмента Line (Линия) и предварительно зажатой клавиши <Shift>. Высота линии должна составлять примерно 3 метра. Убедитесь, что созданная линия действительно прямая.
6. Выделите созданную прямую линию. Перейдите в первый раздел командной панели (Create), в первый подраздел (Geometry), раскройте список типов объектов и выберите пункт Compound Objects (Составные объекты).
7. Нажмите кнопку Loft, затем — Get Shape (Показать сечение) в свитке Creation Method (Метод создания). В качестве первого сечения покажите сплайн-прямоугольник. В результате получилась обыкновенная модель параллелепипеда.
8. Задайте значение параметра Path (Путь) в свитке Path Parameters (Параметры пути) равным 14. Обратите внимание, что желтый крестик приподнялся примерно на 50 см. Нажмите кнопку Get Shape (Показать сечение) и снова покажите прямоугольник в качестве сечения. Визуально форма модели не изменилась, но этим действием вы показали, что на протяжении первых 14 % длины пути форма модели останется неизменной и в дальнейшем.
