4.1 Общие сведения
В системе Р-CAD библиотеки компонентов являются интегрированными, т.е. в одной библиотеке содержится условное графическое изображение (УГО), которое помещается на схему (символ), графика корпуса, которая помещается на печатную плату и текстовое описание упаковки символа (или набора символов) в корпус (рисунок 4.1). Следует отмстить, что не всe библиотечные компоненты имеют все три составляющие, например, символ «земли» не имеет корпуса, поскольку используется только в электрической схеме. Создание компонента удобно разделить на три стадии, для которых используются разные инструменты:
создание УГО (символа) для электрической схемы;
создание
упаковка компонента в корпус и размещение его в библиотеке.
Для создания символа и корпуса можно использовать редактор схем и редактор печатных плат, однако более удобно использовать специализированные редактор символов (Symbol Editor) и редактор корпусов (Pattern Editor).
Для создания собственно компонента и ведения библиотек, в зависимости от комплекта поставки могут использоваться две программы администратор библиотек (Library Manager) или диспетчер библиотек (Library Executive). Последняя программа обладает большими возможностями, поэтому работа с ней и будет рассматриваться в дальнейшем. Не будет преувеличением сказать, что совокупность Symbol Editor, Pattern Editor и Library Executive действительно образует самодостаточную Библиотечную Операционную Систему (БОС).

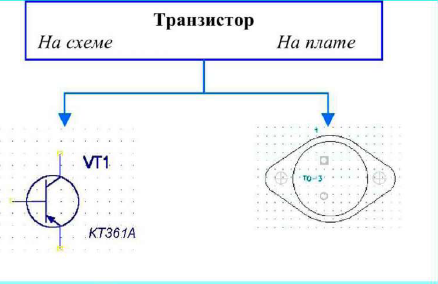

Рисунок 4.1 – Представление компонента
4.2 Запуск Библиотечной Операционной Системы
• Запустите Библиотечную Операционную Систему (БОС)
1) Нажмите кнопку Пуск на панели задач Windows. В появившемся меню задач Windows последовательно указывайте курсором пункты Программы => Р-CAD2001 => Library Executive. Щелкните левой кнопкой мыши по названию диспетчера библиотек.
2) Появится заставка пакета, а затем рабочий экран Library Executive (рисунок 4.2).
Программу Library Executive можно также запустить из схемного редактора или редактора печатных плат из меню Utils.
В программе Library Executive в отличие от Library Manager появилась возможность объединения библиотек системы в группы, что существенно облегчает работу с ними. Для этого используется специальное окно Source Browser (просмотр источников). Это окно появляется автоматически при запуске БОС или по команде View/Source Browser. После установки системы в списке Sources присутствует всего одна группа – DEFAULT LIBRARY SET – группа по умолчанию. Ее невозможно удалить или переименовать. Первоначально она не содержит библиотек и единственная операция, которая для нее возможна – это добавление библиотек.

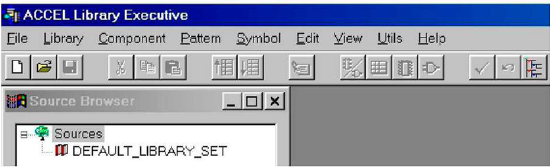

Рисунок 4.2 – Рабочий экран Library Executive
Добавьте в группу по умолчанию библиотеку диодов
1) Активизируйте в меню команду View/Source Browser (аналог – кнопка
2) Щелкните правой кнопкой мыши по имени группы – DEFAULT_LIBRARY_SET.
3) В появившемся меню выберите команду Add Library (добавить библиотеку).
4) С помощью стандартного диалога Windows перейдите в библиотечный каталог системы Р-CAD (../Р- CAD2001\Lib), выберите там библиотеку Diode.lib и нажмите кнопку Открыть (Open).
5) Аналогичным образом добавьте в группу библиотеку дискретных элементов (Discrete.lib) и библиотеку соединителей (Connect.lib), как показано на рисунке 4.3.
6) Сверните список библиотек входящих в группу, щелкнув левой кнопкой по квадратику
Список групп может быть неограниченно большим.
Рисунок 4.3 – Добавление библиотек в группу
• Создайте новую группу библиотек
1) Щелкните правой кнопкой мыши по слову Source в окне Source Browser.
2) В появившемся меню выберите команду New Library Set (новый библиотечный набор), как показано на рисунке 4.4.

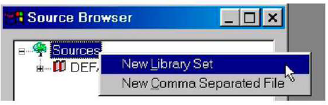

Рисунок 4.4 – Добавление новой группы
3) Присвойте имя новой гpyппe, например, Мой набор библиотек.
4) Добавьте в новую группу свою библиотеку, созданную при выполнении предыдущих разделов – Моя библиотека.lib
Каждая библиотека в группе включает в себя три раздела – Components, Patterns, Symbols. Средства системы позволяют легко просмотреть содержимое этих разделов.
Просмотрите состав библиотеки – Моя библиотека.lib
1) Щелкните левой кнопкой мыши по знаку «+», расположенному слева от имени библиотеки. Откроется список разделов.
2) Последовательно щелкая левой кнопкой мыши по знаку «+», расположенному слева от имени каждого раздела, раскройте их (рисунок 4.5).

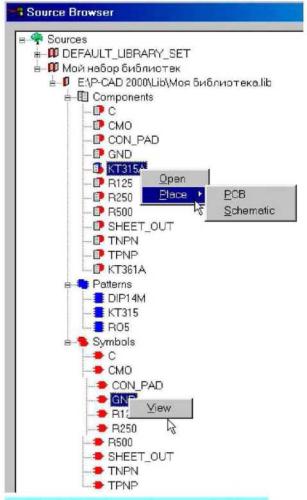

Рисунок 4.5 – Просмотр состава библиотеки
Обратите внимание, что перед каждым элементом библиотеки стоит отличительный знак, позволяющий понять его принадлежность. Для символов (Symbols) это знак
3) Щелкните правой кнопкой мыши по имени какою-либо компонента. В открывшемся меню выберите команду Place (поместить). По этой команде можно разместить выбранный компонент либо в схему, либо на печатную плату (рисунок 4.5). По команде Open открывается окно с информацией о компоненте. Для корпусов и символов доступны только команды просмотра графики View (рисунок 4.5).
Остальные команды меню File, а также команды, появляющиеся при нажатии правой кнопки мыши в окне Source Browser, представлены в таблице 4.1. Назначение многих команд интуитивно понятно, для других следует дать пояснения.

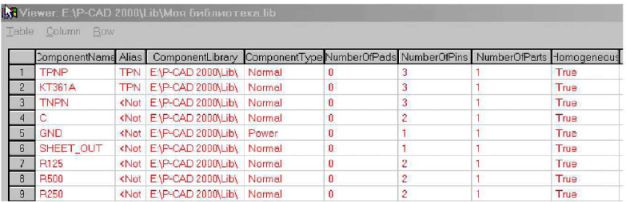

Использование команды View применительно к библиотеке или группе библиотек позволяет просмотреть свойства всех компонентов. На рисунке 4.6 в качестве примера представлен фрагмент таблицы свойств компонентов библиотеки Моя библиотека.lib. Интересно, что с помощью данного инструмента проводить изменения в библиотеках, а не только их просматривать.
Рисунок 4.6 – Просмотр свойств компонентов
Таблица 4.1 – Команды дли работы с группой библиотек
