Точку привязки необходимо совместить с левым нижним углом штампа. Отпустите левую кнопку мыши. Результат операции показан на врезке.
8) Щелкните левой кнопкой мыши по верхней основной горизонтальной линии. Она выделиться и но ее краям появятся маленькие квадраты
9) Длины вертикальных линий наоборот следует уменьшить до 15 мм. Окончательный вариант штампа для второго листа приведен на рисунок 2.18.

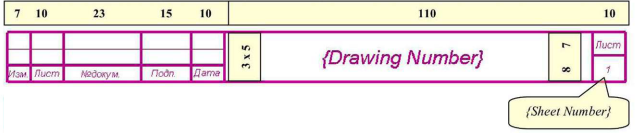

Рисунок 2.18. Штамп для второго и последующих листов схемы
10) Сохраните созданный штамп с прежним именем, используя команду File/Save.
2.5 Создание форматки чертежа
Используя разработанные штампы, можно легко создать форматки для чертежей любых размеров и затем использовать их для оформления рабочих проектов. Покажем, как это можно сделать на примере чертежа формата A3 с горизонтальным расположением длинной стороны (размер 420x297).
• Настройте систему
1) Используя команду File/Open… (файл/открыть), загрузите из папки «Шаблоны» файл настроек схемного редактора Настройки Schematic.sch.
2) Сохраните новый проект в папку «Форматки» под именем А3Г_1_лист
В данном случае буква «Г» в названии файла говорит о горизонтальной ориентации длинной стороны чертежа. Форматку для случая вертикальной ориентации чертежа нужно будет создавать отдельно!!
3) Войдите в команду Option/Configure и в рамке Workspace Size щелкните
4) Установите шаг сетки 5 мм и абсолютную (Abs) сетку.
• Нарисуйте границы рабочего поли чертежа
1) Войдите в команду рисования линий (кнопка
2) Установите толщину линии 0,762 мм (Thick).
3) Используя клавишу с буквой J для перемещения в окна задания координат курсора, клавишу TAB для перехода между окнами и клавишу ENTER для окончания ввода последовательно введите координаты, показанные в таблице 2.4.
Таблица 2.4 Внешняя рамка формата АЗ
Шаг
Координата X
Координата Y
1
20
5
2
20
292
3
415
292
4
415
5
5
20
5
4) Нажмите клавишу ESC для обрыва линии.
• Нарисуйте рамку для верхнего децимального номера
1) Используя данные таблицы 2.5, нарисуйте рамку в левом верхнем углу чертежа.
Таблица 2.5
Шаг
Координата X
Координата Y
1
20
278
2
90
278
3
90
292
Рисунок 2.19. Верхняя рамка для децимального номера
2) Нажмите клавишу ESC для обрыва линии.
• Сохраните созданную заготовку
1) Перейдите в режим выбора объектов (нажата кнопка
2) Используя команду File/Save As, сохраните созданную заготовку в папку «Форматки» вначале с именем АЗГ_2_лист, а затем с именем АЗГ_1_лист.
• Скопируйте штамп первою листа в буфер обмена
1) Используя команду File/Open (файл/открыть) загрузите в редактор файл Штамп_лист_1.sch, не закрывая предыдущий проект!
2) В проекте Штамп_лист_1 установите шаг сетки 5 мм
3) Войдите в меню Edit (редактирование) и активизируйте команду Select All (выделить все). Выделенные элементы чертежа будут окрашены в желтый цвет и окружены пунктирным прямоугольником.
4) Щелкните внутри этого прямоугольника правой кнопкой мыши и выберите в появившемся меню пункт Selection Point (точка выбора)
5) Поместите курсор в правом нижнем углу штампа, как показано на рисунок 2.20, и щелкните левой кнопкой мыши. Здесь появится точка буксировки объекта

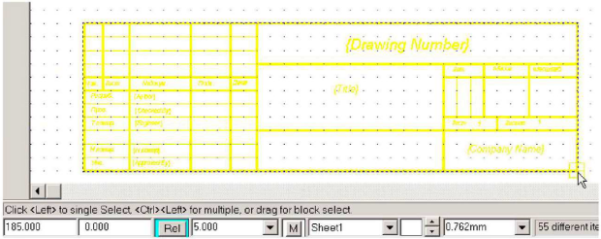

Рисунок 2.20. Выделение объектов и указание точки буксировки (Selection Point)
6) Используя команду Edit/Copy (комбинация клавиш CTRL/C) скопируйте выделенные объекты в буфер обмена Windows.
• Завершите создание форматки первою листа
1) Используя меню Window редактора схем, перейдите в проект АЗГ_1_лист.
2) Активизируйте команду Edit/Paste Frome Clipboard (Редактирование/Вставка => Буфер обмена) или просто нажмите комбинацию клавиш CTRL/V.
3) Нажмите левую кнопку мыши и, не отпуская ее, переместите курсор в точку с координатами (415, 5). Отпустите левую кнопку мыши.
4) Щелкните левой кнопкой мыши на свободном иоле для сброса выделения объектов.
5) Сохраните и закройте проект АЗГ_1_лист.
6) По умолчанию файл запишется с расширением "SCH", в то время как файлы форматок должны иметь расширение "TTL" (от слова Title).
7) Запустите Проводник Windows и измените расширение созданного файла на "TTL". Новая форматка готова.
• Создайте форматку для второго и последующих листов
1) Закройте проект Штамп_лист_1.
2) Откройте проекты Штамп_лист_2 и АЗГ_2_лист.
3) Используя методику, изложенную выше, создайте форматку для второго листа чертежей A3.
