Формат файлов схем и форматок одинаков, поэтому для редактирования форматки ее достаточно загрузить в редактор схем. При загрузке на панели OPEN в окне Тип файлов должно выть установлено "ALL FILES (*)" (все файлы)
• Самостоятельно создайте форматки для чертежей А4 (первый и второй листы).
Указание. Используйте данные таблицы 2.6 для вычерчивания внешних границ чертежа (для абсолютной
Таблица 2.6 Внешняя рамка формата А4
Шаг
Координата X
Координата Y
1
20
5
2
20
292
3
205
292
4
205
5
5
20
5
2.6 Подключение форматки чертежа к проекту
• Используйте новые форматки для оформления чертежа
1) Используя команду File/Open… (файл/открыть), загрузите из папки «Шаблоны» файл настроек схемного редактора Настройки Schematic.sch,.
2) Сразу же сохраните новый проект в папку «Проекты» под именем Пробный проект.
3) Активизируйте команду Option/Configure и в рамке Title Sheets панели Option Configure нажмите кнопку Edit Title Sheets (редактирование оформления страниц).

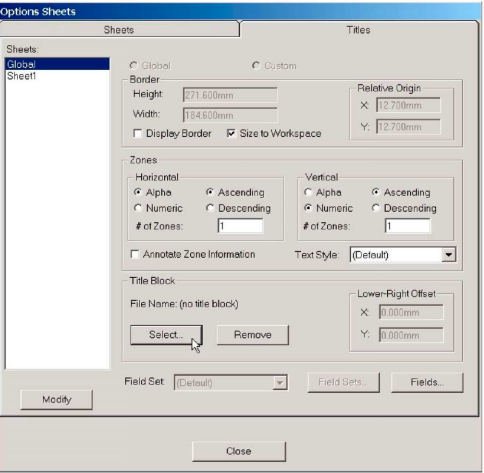

4) На появившейся панели (рисунок 2.21) Options Sheets (параметры страниц) в закладке Title нажмите кнопку Select (выбрать).
5) С помощью стандартного диалога Windows найдите и откройте на диске файл А4_1_лист.ttl, созданный при выполнении предыдущего подраздела.
6) На панели Options Sheets (рисунок 2.21) нажмите вначале кнопку Modify (изменить), а затем кнопку Close (закрыть).
Рисунок 2.21. Панель Options Sheets

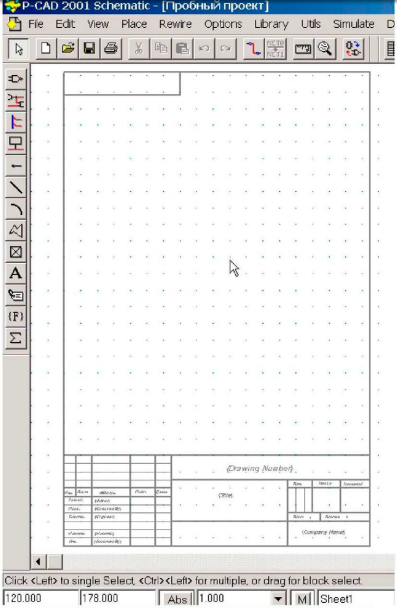

7) Закройте панель Option Configure. На рабочем поле должна появиться форматка чертежа, как показано на рисунок 2.22.
Рисунок 2.22. Результат подключения форматки
• Заполните основную надпись чертежа данными проекта
1) Выберите в основном меню команду File/Design Info… и откройте закладку Field (поля) панели Design Info (рисунок 1.10).

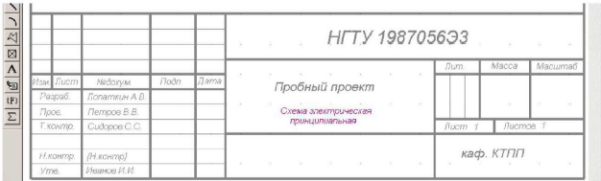

2) Используя кнопку Properties, установите необходимые значения нужных полей. Для примера на рисунке 2.23 показан вариант заполнения основной надписи чертежа.
Рисунок 2.23. Пример заполнения основной надписи чертежа
Обратите внимание, что для правильного заполнения основной надписи необходимо присвоить значения всем полям, имеющимся на форматке. Если необходимо, чтобы какая-либо графа, содержащая поле, была пустой, нужно соответствующему полю присвоить значение ПРОБЕЛ. В противном случае в этой графе будет отображаться имя поля в фигурных скобках, как это случилось с графой «Н.контр.» на рисунке 2.23.
Надпись «Схема электрическая
3) Закройте файл пробного проекта.
На заметку!
«Горячие» клавиши
Назначение
J
Переход в окно для задания координаты X курсора
ТАВ
Переход между окнами задания X и Y координат курсора
+
Увеличение размеров изображения
–
Уменьшение размеров изображения
3 Создание и редактирование символов компонентов
Поставляемые с системой P– CAD библиотеки не соответствуют российским стандартам, поэтому важно уметь создавать новые библиотечные компоненты и редактировать старые. В данном разделе рассмотрена методика создания условного графического изображения (УГО) компонента на схеме (символа).
3.1 Общие сведения
Интегрированные библиотеки P-CAD 2001 содержат компоненты (components), корпуса (pattern) и символы (symbol). На схеме компонент представлен символом, а на печатной плате корпусом (рисунок 3.1). Кроме графики символа и корпуса в библиотеке содержится информация об упаковке в корпус (подвод питания, подключение выводов и т.д.). Единство символа, графики корпуса и упаковочной информации и составляет понятие
компонента. Преимущество интегрированных библиотек заключается в том, что упаковочная информация для каждого компонента храниться в одном месте и должна вводиться всего один раз.
Рисунок 3.1. Представление компонента
3.2 Создание новой библиотеки
Все вновь созданные или отредактированные элементы рекомендуется хранить в отдельной библиотеке (библиотеках) поскольку системные библиотеки P– CAD при переустановке системы переписываются заново!!!
• Создайте новую библиотеку
1) Запустите схемный редактор, если он еще не запущен.

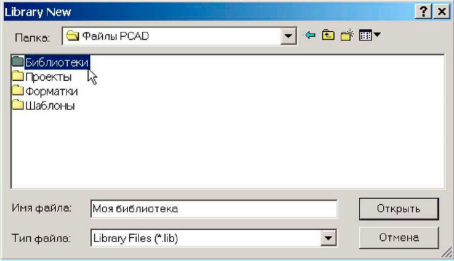

2) В меню Library (библиотеки) выберите команду New (новая). Появится панель Library New (рисунок 3.2).
Рисунок 3.2. Создание новой библиотеки
3) В окне задания имени файла наберите Моя библиотека.
4) Сохраните новый библиотечный файл в папку «Библиотеки».
• Подключите новую библиотеку к проекту
1) Выберите в меню команду Library/Setup.
2) На появившейся панели Library Setup нажмите кнопку Add (добавить) (рисунок 3.3).
