Application layer (layer 7)

Последний уровень – уровень приложений, на котором определяются взаимодействующие стороны, учитывается авторизация пользователя, определяется качество обслуживания (quality of service) и, собственно, обеспечивается выполнение прикладных задач, таких, как обмен файлами, электронными письмами и т.д. Уровень приложения – это не само приложение, хотя зачастую программы выполняют некоторые функции Application layer.

Уже упоминались многие протоколы этого уровня: FTP, HTTP, telnet. Этот список легко продолжить, например, протоколы POP3 и SMTP для получения и отправки электронных писем, или протоколы DNS (Domain Name System, служба имен доменов), обеспечивающие преобразование числовых IP- адресов

в текстовые доменные имена и обратно. Хотя Internet с технической точки зрения построен на основе IP-адресации, текстовые имена понятнее и легче запоминаются, а потому гораздо более распространены среди обычных пользователей.

Рассмотрим принцип работы DNS более подробно. Все привыкли обращаться к, например, web-серверам по доменному имени. С другой стороны для установления соединения требуется IP-адрес. Так, при обращении к серверу www.ru устанавливается TCP-соединение с хостом 194.87.0.50.

Поскольку в сети огромное количество серверов, DNS-имена являются иерархическими, иначе с ними было бы очень затруднительно работать. Иерархические части имени записываются через точку. Первый уровень указывается последним. Первоначально существовало 7 трехбуквенных доменов первого уровня:

* com – commercial (коммерческие организации);

* org – non-profit (некоммерческие организации);

* net – network service (организация работы сети);

* edu – educational (образование, зачастую – американские университеты);

* int – international (международные организации);

* gov – government (правительство, организации американского правительства);

* mil – military (военные, американские военные организации).

Кроме того, для каждой страны был заведен двухбуквенный домен, например, ru - Россия, su – СССР, us – США, fr – Франция и т.д. В последнее время вводятся новые доменные имена верхнего уровня, такие, как biz и info.

В каждом домене первого уровня может быть множество доменов второго уровня. Так, существует множество сайтов в домене ru, или com. У домена второго уровня может быть множество доменов третьего уровня и т.д.

Как же определить, какому IP-адресу соответствует доменное имя сервера, к которому обращается пользователь? Для этого существует аналогичная иерархическая система DNS-серверов, каждый из которых отвечает за свой домен. В сетевых настройках компьютера указывается адрес локального DNS-сервера. При запросе к нему сервер сначала проверяет список имен, за которые отвечает он сам, и кеш. Если искомое имя ему неизвестно, он делает запрос вышестоящему DNS-серверу. Например, при обращении к intuit.ru будет сделан запрос к DNS-серверу, отвечающему за домен ru.

В свою очередь, сервер intuit.ru знает про все имена в своей зоне intuit.ru, либо, в случае обращения к домену следующего уровня (например, node1.host1.intuit.ru ), знает адрес другого сервера ( host1.intuit.ru ), который за него отвечает, и на этот сервер перенаправляет запрос.

Таким образом можно установить IP-адрес для любого зарегистрированного доменного имени.

Утилиты для работы с сетью

Рассмотрим основные программы, позволяющие читать и изменять сетевые параметры, диагностировать и выявлять ошибки при работе сети.

В различных ОС существуют свои наборы утилит. Сравним их для двух систем, например, Microsoft Windows NT и Sun Solaris. Какими бы разными ни были эти ОС, в каждой из них реализована модель OSI. Естественно, программная и аппаратная реализация стека этой модели у них различается, но взаимодействие всех уровней осуществляется по установленному стандарту.

IPCONFIG (IFCONFIG)

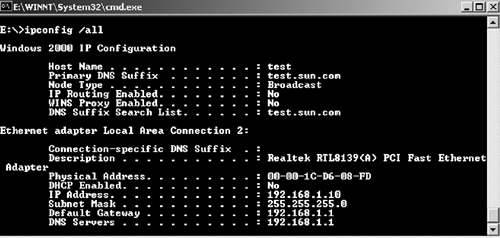

Начнем с утилиты, которая позволяет просматривать, проверять и изменять сетевые настройки. Обычно эти настройки включают в себя информацию 3-го (сетевого) уровня – IP-адрес, маску подсети и т.д. Для работы с ними в ОС Windows можно использовать команду ipconfig. Она выдает информацию об IP- адресе, маске подсети (netmask),

роутере по умолчанию (default gateway). Задав дополнительный параметр -all, можно получить более подробную информацию – имя компьютера, имя домена, тип сетевой карты, MAC-адрес и т.д.

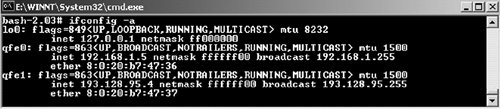

В ОС Solaris для получения IP-адреса и прочих сетевых настроек используется команда ifconfig. Она также показывает название интерфейса, IP-адреса, маску подсети, MAC-адрес.

ARP

Как уже было сказано ранее, в оперативной памяти компьютера находится ARP-таблица. В ней содержатся MAC-адрес удаленной машины и соответствующий ему IP-адрес. Для просмотра этой таблицы используется команда arp. Например, arp –a выводит все известные MAC- адреса.

Существует два типа записей в ARP-таблице – статический и динамический. Статическая запись вносится вручную и существует до тех пор, пока вручную же не будет удалена, или компьютер (маршрутизатор) не будет перезагружен.

Динамическая запись появляется при попытке отправить сообщение на IP- адрес, для которого неизвестен MAC-адрес. В этом случае формируется ARP-запрос, который позволяет этот адрес определить, после чего соответствующая динамическая запись добавляется в ARP-таблицу. Храниться там она будет не постоянно. После определенного времени она будет автоматически удалена, если к данному IP-адресу не было обращений. Задержка на получение MAC-адреса составляет порядка нескольких миллисекунд, так что для пользователя это будет практически незаметно, зато появляется возможность отследить изменения в конфигурации сети (в соответствии IP- и MAC-адресов).

Ping

Для выявления различных неполадок в сети существует несколько утилит, которые позволяют определить, на каком уровне модели OSI произошел сбой, или указаны неверные настройки сетевых протоколов. Одна из таких утилит – ping.

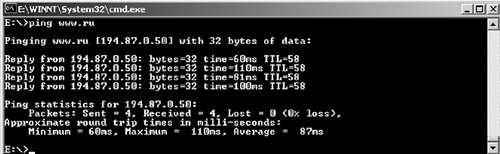

Эта утилита позволяет определить ошибки на сетевом уровне (layer 3), используя протокол ICMP (Internet Control Message Protocol) – протокол межсетевых управляющих сообщений. Формат использования этой утилиты довольно прост: ping 194.87.0.50 (где 194.87.0.50 – IP-адрес удаленного компьютера). Если сеть работает корректно, в результате выводится время ожидания прихода ответа от удаленного компьютера и время жизни пакета (TTL, time to live, количество "хопов", после которого пакет был бы отброшен; этот параметр показывает, сколько оставалось допустимых переходов у пакета-ответа).

Протокол ICMP находится на стыке двух уровней – сетевого и транспортного. Основной принцип действия этого протокола – формирование ICMP эхо-запроса (echo-request) и эхо-ответа (echo-reply). Запрос эха и ответ на него может использоваться для проверки достижимости хоста- получателя и его способности отвечать на запросы. Также прохождение эхо-запроса и эхо-ответа проверяет работоспособность основной части транспортной системы, маршрутизацию на машине источника, работоспособность и корректную маршрутизацию на роутерах между источником и получателем, а также работоспособность и правильность маршрутизации получателя.
