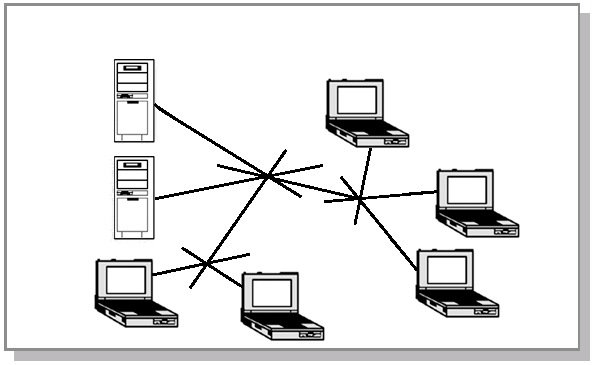

Рис. 16.7. Топология "расширенная звезда"(extended star).
Такая схема практически аналогична топологии "звезда", за одним исключением. Каждое устройство соединено с локальным центральным устройством, а оно, в свою очередь, соединено с центром другой "звезды".
Data layer (layer 2)
Физический уровень пересылает просто набор сигналов – битов. При этом не учитывается, что несколько компьютеров, подключенных к одной среде передачи данных (например, к одному кабелю), могут начать одновременно передавать информацию в виде электрических импульсов, что, очевидно, приведет к смешению
* логическая передача данных ( Logical Link Control, LLC );
* управление доступом к среде ( Media Access Control, MAC ).
LLC отвечает за переход со второго уровня на более высший – третий сетевой уровень.
MAC отвечает за передачу данных на более низкий уровень – Physical layer.
Рассмотрим эти подуровни более подробно.
LLC sublayer
Этот подуровень был создан для обеспечения независимости от существующих технологий. Он обеспечивает обмен данными с сетевым (третьим) уровнем вне зависимости от физической среды передачи данных. LLC получает данные с сетевого уровня, добавляет в них служебную информацию и передает пакет для последующей инкапсуляции и обработки протоколом уровня MAC. Например, это может быть Ethernet, Token Ring, Frame Relay.
MAC sublayer
Этот подуровень обеспечивает доступ к физическому уровню. Для передачи пакетов по сети необходимо организовать идентификацию компьютеров в сети. Для этого у каждого компьютера на канальном уровне определен уникальный адрес, который еще иногда называют физическим адресом, или MAC-адресом.
Он записан в энергонезависимой памяти сетевой карты и задается производителем. Длина MAC-адреса 48 бит, или 6 байт (каждый байт состоит из 8 бит), которые записываются в шестнадцатеричном формате. Первые 3 байта называются OUI (Organizational Unique Identifier), организационный уникальный идентификатор. Этот номер выдается каждому производителю сетевого оборудования международной организацией IEEE (Institute of Electrical and Electronic Engineers, Институт инженеров по электротехнике и радиоэлектронике, источник многих стандартов и спецификаций). Последние 3 байта являются идентификационным номером самой сетевой карты. Производитель гарантирует, что все его адаптеры имеют различные номера. Такая система адресов гарантирует, что в сети не будет двух компьютеров с одинаковыми физическими адресами.
Записываться физический адрес может в разных форматах, например: 00:00:B4:90:4C:8C, 00-00-B4-90-4C-8C, 0000.B490.4C8C – разные производители используют разные стандарты. Рассмотрим, например, адрес 0000.1c12.3456. Здесь 0000.1с – идентификатор производителя, а 12.3456 – идентификатор сетевой карты.
Один из самых распространенных протоколов MAC-уровня – протокол Ethernet. В сетях, построенных на его основе, применяется специальный метод для организации доступа к среде передачи данных – CSMA/CD (carrier sense multiple access/collision detect, коллективный доступ с опознаванием несущей и обнаружением коллизий ). Предполагается, что основой сети является общая шина (например, коаксиальный кабель ), к которой подключены все компьютеры. В результате сообщение, отправленное одной машиной, доставляется всем подключенным сетевым устройствам. CSMA/CD описывает целый комплекс мер, необходимых для предотвращения и корректной обработки коллизий (collision), то есть ситуаций, когда несколько компьютеров одновременно начали передачу данных. Очевидно, что в таком случае никто не сможет получить корректную информацию из сети.
Рассмотрим более подробно процесс передачи данных на Data layer. Пусть один компьютер собирается послать данные другому. Во время процесса инкапсуляции MAC-адрес этой машины и MAC-адрес получателя будут записаны в служебные поля. Сгенерированное сообщение по правилам протокола Ethernet отсылается через общую шину всем машинам, подключенным к этому участку сети.
Каждый компьютер, получивший сообщение, проверяет, кому оно было адресовано. Если MAC-адрес, указанный во фрейме, и MAC-адрес, записанный в сетевом адаптере получателя, совпадают, то пакет принимается и передается на вышестоящий уровень для дальнейшей обработки. Если же адрес в пакете не совпадает с адресом
Иногда бывает необходимо послать сообщение, которое должно быть получено всеми узлами локальной сети. В этом случае в пакете указывается MAC-адрес получателя в виде FF-FF-FF-FF-FF-FF. Этот адрес используется для широковещания ( broadcast ), которое примут все сетевые устройства и передадут на вышестоящий уровень.
Рассмотрим устройства, применяемые для построения сетей в разных топологиях.
Топология шина ("bus") описывает общую среду передачи данных, которая уже рассматривалась для иллюстрации протокола Ethernet. Специальных устройств для построения такой сети не используется (впрочем, конкретные технологии могут предъявлять специфические требования; например, концы коаксиального кабеля должны подключаться к особому устройству – терминатору, но это не влияет на структуру сети).
На топологии кольцо ("ring") основывается протокол Token Ring. Физически сеть представляет собой замкнутое кольцо, в котором каждый компьютер двумя отрезками кабеля соединяется со своими соседями. В отличие от сети, работающей на основе Ethernet, здесь используется более сложная схема. Передача ведется последовательно по кольцу в одном направлении. В сети циркулирует кадр специального формата – маркер (token). Если машина не имеет данных для передачи, она при получении маркера передает его дальше по кольцу. В противном случае она изымает его из обращения, что дает ей доступ к сети, и затем отправляет пакет с адресом получателя, который начинает передаваться по кольцу. Когда он доходит до адресата, тот делает пометку, что пакет получен. Машина-отправитель, получив подтверждение, отправляет соседу новый маркер для обеспечения возможности другим станциям сети передавать данные. Хотя этот алгоритм более сложен, он обеспечивает свойства отказоустойчивости.
При построении сети на основе топологии "звезда" нужно использовать, кроме сетевых карт в компьютере, дополнительное сетевое оборудование в центре, куда подключаются все "лучи звезды". Например, в качестве такого устройства может применяться концентратор (hub). В этом случае каждый компьютер подключается к нему с помощью кабеля " витая пара ". Алгоритм работы концентратора очень прост – получив пакет на один из своих портов, он пересылает его на все остальные. В результате снова получается общая шина, точнее, – логическая общая шина, поскольку физическая структура сети звездно-образная. Технология Ethernet позволяет снизить количество коллизий с помощью CSMA/CD. Недостатком концентратора является то, что пользователи сети могут "прослушивать" чужой трафик (в том числе перехватить пароль, если он передается в открытом виде). Общая максимальная скорость делится между всеми подключенными пользователями. То есть, если скорость передачи данных составляет 10 Мбит/с, то в среднем на каждого пользователя может приходиться всего 2 Мбит/с.
Более дорогим, но и более производительным решением является использование коммутатора (switch). Коммутатор, в отличие от концентратора, имеет в памяти таблицу, сопоставляющую номера его портов и MAC-адреса подключенных к нему компьютеров. Он анализирует у каждого пересылаемого фрейма адрес отправителя, пытаясь определить, какие машины подключены к каждому из его портов. Таким образом коммутатор заполняет свою таблицу. Далее при прохождении очередного фрейма он проверяет адрес получателя, и если он знает, к какому порту подключена эта машина, он посылает фрейм только на один этот порт. Если адрес получателя коммутатору неизвестен, то он отправляет фрейм на все порты, кроме того, с которого этот пакет пришел. Таким образом, получается, что если два компьютера обмениваются данными между собой, то они не перегружают своими пакетами другие порты и, соответственно, их пакеты практически невозможно перехватить.
Построенные таким образом сети могут охватывать несколько сотен машин и иметь протяженность в несколько километров. Как правило, такая сеть охватывает одно или несколько зданий одного предприятия, а потому называется локальной сетью (Local area network, LAN).
Network layer (layer 3)
В предыдущей лекции мы рассмотрели второй уровень в модели OSI. Одним из ограничений этого уровня является использование "плоской" одноуровневой модели адресации. При попытке построить большую сеть, применяя для идентификации компьютеров MAC-адреса, мы получим огромное количество broadcast -трафика. Протокол, который поддерживается третьим уровнем, задействует иерархическую структуру для уникальной идентификации компьютеров.
