Для различения списков используются целые положительные числа, задаваемые при создании списка значением параметра list, а параметр mode определяет режим обработки команд, входящих в список:
| GL_COMPILE | команды записываются в список без выполнения |
| GL_COMPILE_AND_EXECUTE | команды сначала выполняются, а затем записываются в список |
После того, как список
указав в параметре list идентификатор нужного списка. Чтобы вызвать сразу несколько списков, можно воспользоваться командой
вызывающей n списков с идентификаторами из массива lists, тип элементов которого указывается в параметре type. Это могут быть типы GL_BYTE, GL_UNSIGNED_BYTE, GL_SHORT, GL_INT, GL_UNSIGNED_INT и некоторые другие. Для удаления списков используется команда
которая удаляет списки с идентификаторами ID из диапазона list <= ID <= list +range –1.
В OpenGL используются как основные три системы координат: левосторонняя, правосторонняя и оконная. Первые две системы являются трехмерными и отличаются друг от друга направлением оси z: в правосторонней она направлена на наблюдателя, а в левосторонней – в глубь экрана. Расположение осей x и y аналогично описанному выше. Левосторонняя система используется для задания значений параметрам команды gluPerspective, glOrtho, которые будут рассмотрены ниже, а правосторонняя или мировая система координат во всех остальных случаях. Отображение трехмерной информации происходит в двумерную оконную систему координат.
Для задания различных преобразований объектов сцены в OpenGL используются операции над матрицами, при этом различают три типа матриц: видовая, проекций и текстуры. Все они имеют размер 4×4. Видовая матрица определяет преобразования объекта в мировых координатах, такие как параллельный перенос, изменение масштаба и поворот. Матрица проекций задает, как будут проецироваться трехмерные объекты на плоскость экрана (в оконные координаты), а матрица текстуры определяет наложение текстуры на объект.
Для того чтобы выбрать, какую матрицу надо изменить, используется команда
вызов которой со значением параметра mode равным GL_MODELVIEW, GL_PROJECTION, GL_TEXTURE включает режим работы с видовой, проекций и матрицей текстуры соответственно. Для вызова команд, задающих матрицы того или иного типа необходимо сначала установить соответствующий режим.
Для определения элементов матрицы текущего типа вызывается команда
где m указывает на массив из 16 элементов
Команда
заменяет текущую матрицу на единичную. Часто нужно сохранить содержимое текущей матрицы для дальнейшего использования, для чего используют команды
Они записывают и восстанавливают текущую матрицу из стека, причем для каждого типа матриц стек свой. Для видовых матриц его глубина равна как минимум 32, а для двух оставшихся типов как минимум 2.
Для умножения текущей матрицы слева на другую матрицу используется команда
где m должен задавать матрицу размером 4×4 в виде массива с описанным расположением данных. Однако обычно для изменения матрицы того или иного типа удобно использовать специальные команды, которые по значениям своих параметров создают нужную матрицу и перемножают ее с текущей. Чтобы сделать текущей созданную матрицу, надо перед вызовом этой команды вызвать glLoadIdentity.

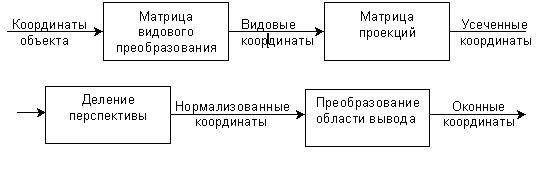

В целом, для отображения трехмерных объектов сцены в окно приложения используется следующая последовательность действий:
Рис. 2
К видовым преобразованиям будем относить перенос, поворот и изменение масштаба вдоль координатных осей. Для проведения этих операций достаточно умножить на соответствующую матрицу каждую вершину объекта и получить измененные координаты этой вершины:
(x', y', z', 1) = M * (x, y, z, 1)
где M – матрица видового преобразования. Перспективное преобразование и проектирование производится аналогично. Сама матрица может быть создана с помощью следующих команд:
glTranlsate.. производит перенос объекта, прибавляя к координатам его вершин значения своих параметров.
glRotate.. производит поворот объекта против часовой стрелки на угол angle (измеряется в градусах) вокруг вектора (x,y,z).
glScale.. производит масштабирование объекта (сжатие или растяжение), домножая соответствующие координаты его вершин на значения своих параметров.
Все эти преобразования будут применяться к примитивам, описания которых будут находиться ниже в программе. В случае если надо, например, повернуть один объект сцены, а другой оставить неподвижным, удобно сначала сохранить текущую видовую матрицу в стеке командой glPushMatrix, затем вызвать glRotate.. с нужными параметрами, описать примитивы, из которых состоит этот объект, а затем восстановить текущую матрицу командой glPopMatrix.
