Использование DS18B20
Следующий пример иллюстрирует использование библиотеки OneWire с температурным датчиком DS18B20. На рис. 8.3 изображена схема подключения DS18B20 к плате Arduino. Обратите внимание на то, что у самого датчика всего три контакта и он имеет вид обычного транзистора.

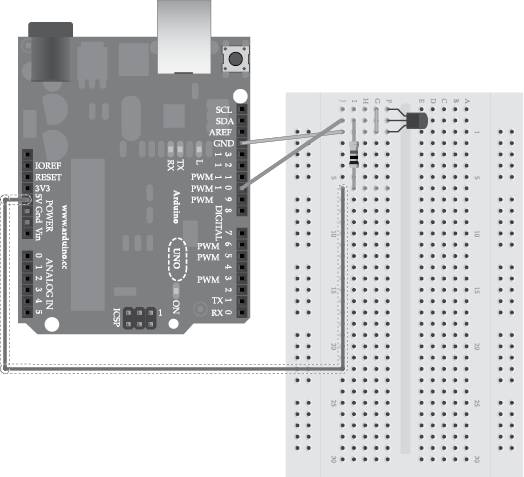

Рис. 8.3. Схема подключения DS18B20 к Arduino
Для датчика температуры компании Dallas Semiconductor имеется собственная
// sketch_08_02_OneWire_DS18B20
#include <OneWire.h>
#include <DallasTemperature.h>
const int busPin = 10;
OneWire bus(busPin);
DallasTemperature sensors(&bus);
DeviceAddress sensor;
void setup
{
Serial.begin(9600);
sensors.begin;
if (!sensors.getAddress(sensor, 0))
{
Serial.println("NO DS18B20 FOUND!");
}
}
void loop
{
sensors.requestTemperatures;
float tempC = sensors.getTempC(sensor);
Serial.println(tempC);
delay(1000);
}
Этот скетч выводит в окно монитора последовательного порта температуру в градусах Цельсия, прочитанную с единственного датчика температуры (рис. 8.4).

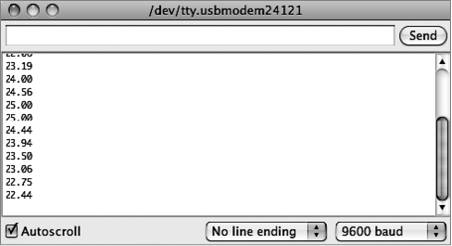

Рис. 8.4. Вывод температуры, прочитанной с датчика DS18B20
В этом примере используется только один датчик температуры, но его легко можно распространить на случай с несколькими датчиками. Библиотека DallasTemperature сама определяет адреса устройств с помощью OneWire в функции getAddress, вторым параметром которой передается номер позиции датчика. Чтобы добавить второй датчик, нужно определить новую переменную для хранения его адреса и затем определить адрес вызовом getAddress. Пример с использованием двух датчиков можно загрузить с сайта книги, где он хранится под именем sketch_08_03_OneWire_DS18B20_2.
В заключение
В этой главе вы познакомились с шиной 1-Wire и узнали, как использовать ее для подключения популярного температурного датчика DS18B20.
В следующей главе мы исследуем еще одну разновидность последовательного интерфейса с названием SPI.
9. Взаимодействие с устройствами SPI
Последовательный периферийный интерфейс (Serial Peripheral Interface, SPI) — еще одна последовательная шина для подключения периферийных устройств к плате Arduino. Это быстрая шина, но для передачи данных в ней используются четыре линии против двух, используемых интерфейсом I2C. В действительности SPI не является истинной шиной, так как четвертая линия в нем называется «выбор ведомого» (Slave Select, SS). Каждое периферийное устройство на шине должно быть соединено своей линией SS с отдельным контактом на плате Arduino. Такая схема подключения эффективно выбирает нужное периферийное устройство на шине, отключая все остальные.
Интерфейс SPI поддерживается широким спектром устройств, включая многие типы тех же устройств, что поддерживают I2C. Нередко периферийные устройства поддерживают оба интерфейса, I2C и SPI.
Операции с битами
Взаимодействие
Двоичное и шестнадцатеричное представление
Впервые с битами мы встретились в главе 4 (см. рис. 4.2). Оперируя битами в байте или в слове (два байта), можно использовать их десятичные значения, но выполнять мысленно преобразования между двоичным и десятичным представлениями очень неудобно. Поэтому в скетчах для Arduino значения часто выражаются в виде двоичных констант, для чего поддерживается специальный синтаксис:
byte x = 0b00000011; // 3
unsigned int y = 0b0000000000000011; // 3
В первой строке определяется байт с десятичным значением 3 (2 + 1). Ведущие нули при желании можно опустить, но они служат отличным напоминанием о том, что определяется 8-битное значение.
Во второй строке определяется значение типа int, состоящее из 16 бит. Квалификатор unsigned перед именем типа int указывает, что определяемая переменная может хранить только положительные числа. Этот квалификатор имеет значение лишь для операций с переменной, таких как +, –, * и др., которые не должны применяться, если переменная предназначена для манипуляций с битами. Но добавление слова unsigned в определения таких переменных считается хорошей практикой.
Когда дело доходит до 16-битных значений, двоичное представление становится слишком громоздким. По этой причине многие предпочитают использовать шестнадцатеричную форму записи.
Шестнадцатеричные числа — это числа в системе счисления с основанием 16, для обозначения цифр в этой системе используются не только десятичные цифры от 0 до 9, но и буквы от A до F, представляющие десятичные значения от 10 до 15. В этом представлении каждые четыре бита числа можно представить единственной шестнадцатеричной цифрой. В табл. 9.1 перечислены десятичные значения от 0 до 15 и показаны их двоичные и шестнадцатеричные представления.
Таблица 9.1. Двоичные и шестнадцатеричные числа
Десятичное значение
Двоичное значение
Шестнадцатеричное значение
0
0000
0
1
0001
1
2
0010
2
3
0011
3
4
0100
4
5
0101
5
6
0110
6
7
0111
7
8
1000
8
9
1001
9
10
1010
A
11
1011
B
12
1100
C
13
1101
D
14
1110
E
15
1111
F
Шестнадцатеричные константы, как и двоичные, имеют специальную форму записи:
int x = 0x0003; // 3
int y = 0x010F; // 271 (256 + 15)
Эту форму записи используют не только в программном коде на C, но и в документации, чтобы показать, что число является шестнадцатеричным, а не десятичным.
