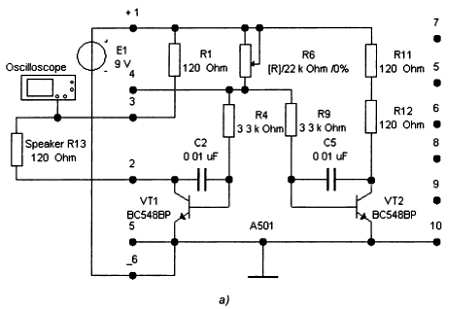

Регулируя построечный резистор R6 вверх по частоте, наблюдаем, как комары на оконном стекле забеспокоились. Ставим «репеллер» рядом с ночником. «Кыш, кыш, кыш комарики!» — кричит он им десятки тысяч раз в секунду. Будем надеяться, что они улетят не солоно хлебавши (кровь-то — соленая!), а мы выспимся спокойно.
Итак, мы благополучно разделались с комарами, а может быть заодно и с мухами. Эх, как был бы рад этому незабвенный Александр Сергеевич. Да, будь в те времена подобные устройства, не появилось бы столь горьких строчек о лете, но, зато в его творчестве,
Перейдем к обзору всего наличного арсенала, направленного на войну до победного конца в садах, на огородах и дачах не только против комаров, но и других, досаждающих нам тварей: грызунов, ползающих и летающих паразитов, прожорливых птиц, непокорных кошек и собак. Нет, упаси Боже, мы не будем их истреблять, а только отгонять. Все приводимые далее устройства по принципу действия аналогичны, описанному выше, и отличаются лишь рядом параметров. Поэтому дадим только их сжатые описания и технические характеристики, позволяющие в зависимости от конкретной задачи осуществить подбор необходимого.
Универсальный ультразвуковой отпугиватель насекомых и грызунов Мастер КИТ МК075
Устройство предназначено для владельцев садово-огородных участков. Предлагаемый модуль (рис. 123, а) позволяет защитить добытый с трудом урожай от грызунов, птиц, домашних животных, насекомых, ползающих и летающих паразитов.
Рис. 123. Ультразвуковой отпугиватель насекомых и грызунов:
а — электронный модуль Мастер КИТ МК75; б — дополнительные излучатели
Устройство излучает ультразвуковые сигналы, чрезвычайно неприятные для грызунов и насекомых-паразитов. На корпусе устройства находится регулятор, позволяющий настроить прибор на конкретный вид отпугиваемых вредителей. Устройство имеет встроенный динамик, но для увеличения площади отпугивания к данному модулю можно подсоединить до четырех внешних динамиков типа АК157 (рис. 123, б). Напряжение питания устройства 9…14 В, при токе потребления 40 мА. Диапазон частот излучаемых волн: 12…38 кГц. Размеры модуля: 72x55x28 мм. Модуль не требует сборки.
Электронный репеллент подземных грызунов Мастер КИТ МК080
Герметичный модуль, излучающий агрессивные, сейсмические колебания в высокочастотной области, отпугивает подземных грызунов. На рис. 124 показаны два варианта исполнения модулей.
Модуль располагают возле нор грызунов, подавая постоянное напряжение 9 В. Одним модулем можно защитить участок площадью до 1000 м2. Устройство потребляет ток 150 мА. Размеры модуля: 72x50x35 мм.
Рис. 124. Электронные модули Мастер КИТ МК080
Стационарный
Данное устройство (рис. 125) также ориентировано на заядлых огородников и предлагается вместо ядохимикатов и огородного пугала для защиты от различных вредителей.
Универсальный ультразвуковой генератор требует напряжения питания 12…24 В; диапазон частот воспроизводимых волн: 10…40 кГц.
Для увеличения площади воздействия к модулю можно подсоединять до пяти динамиков. Модуль не требует сборки. При настройке вышеперечисленных устройств можно ориентировочно руководствоваться нижеприведенными данными по воздействию излучения разных частот на насекомых и животных.
Рис. 125. Электронные модули Мастер КИТ МК107
Миниатюрный пьезоизлучатель Мастер КИТ АК076
Общий вид этого излучателя был показан ранее (см. рис. 19, а). Излучатель можно использовать в качестве дополнительного источника звука в электронных ультразвуковых репеллентах от грызунов и насекомых, а также в различной звуковой технике. Пьезоизлучатель имеет алюминиевую полусферу, за счет чего достигается высокая мощность излучения при минимальных искажениях.
Технические характеристики излучателя таковы: полоса частот — 2500…45 000 Гц, размеры: диаметр — 30 мм, высота — 14 мм.
Пьезоизлучатель можно использовать совместно с универсальным ультразвуковым отпугивателем насекомых и грызунов (NM5017).
Ультразвуковой динамик Мастер КИТ АК157
Этот ультразвуковой настенный динамик (рис. 126), в комплект которого включены две скобы для закрепления на стене, может служить дополнительным репродуктором для универсального ультразвукового отпугивателя насекомых и грызунов (МК075). Светодиод, установленный в динамике, служит индикатором работы, загораясь только при излучении ультразвука. Устройство получает рабочее напряжение из сигнала ультразвуковой частоты, подаваемого базовым устройством (МК075).
Динамик можно устанавливать вне помещения благодаря защитному корпусу. Размеры динамика: 75x75x24 мм.
Рис. 126. Ультразвуковой динамик Мастер КИТ АК157
