Уменьшая это значение нажатием на клавишу R или, напротив, увеличивая нажатием на Shift+R, можно регулировать частоту повторения импульсов в пределах примерно 10…100 кГц.
Реальный излучатель будет возбуждаться подобными импульсами и генерировать в окружающее пространство ультразвук в виде последовательности, состоящей из затухающих колебаний на его собственной частоте. Если частота возбуждения совпадет с собственной частотой, а затухание в системе (включая потери на излучение) будет невелико, то возникнет режим стационарных автоколебаний (наиболее выгодный для излучения).

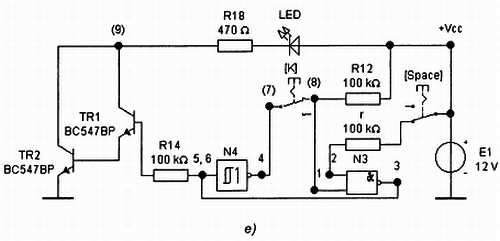

Для моделирования работы логического блока соберем его модель (рис. 119, е).
Ультразвуковой пучок, попавший на приемник и далее
Не забудьте, разумеется, при проведении моделирования нажимать предварительно на виртуальный выключатель О/I, расположенный в верхнем правом углу окна. Однако после возврата ключа Space в этой модели в исходное состояние, светодиод опять гаснет, так как был использован элемент NAND без гистерезиса.

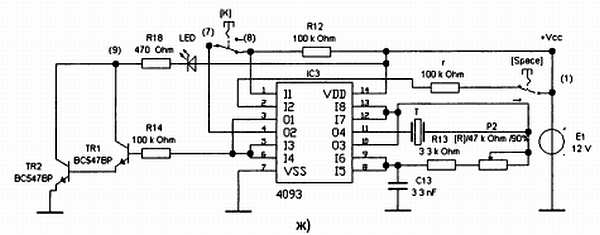

Поэтому соберем последнюю виртуальную модель, воспользовавшись библиотечным компонентом микросхемы 4093, и используем ее и для генератора, и для логического блока, как и предусмотрено в реальном устройстве. Эта модель показана на рис. 119, ж.
Перед проведением эксперимента в окне Analysis Options, для устойчивости счета, изменим две установки: примем в закладке Global RELTOL = 0.1 и в закладке Transient ITL4 = 100. Ключи Space и К — замкнуты, включаем моделирование. Светодиод не горит.
Нажимаем два раза Space (вход в луч и выход из него) — светодиод загорается и продолжает гореть. Система сработала — виртуальный нарушитель пойман, для приведения устройства в исходное состояние надо нажать ключ К и вернуть устройство в исходное состояние. Светодиод погас и система вновь готова к регистрации прерываний луча.
Для тех, кто «поднаторел» в электронике и хотел бы поработать с полной виртуальной моделью, приводим ее возможный вариант (рис. 120). Однако наладка подобных моделей — дело не простое, и лучше вначале отладить отдельные блоки, а затем, воспользовавшись техникой субблоков, собрать из них структурную схему-модель.

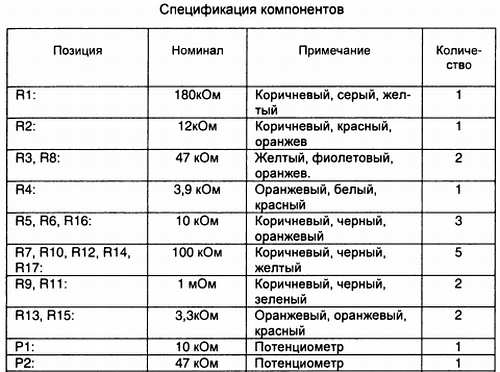

Теперь, разобравшись в сути, переходим к сборке и наладке в соответствии с прилагаемым описанием. Общий вид устройства показан на рис. 121. Его следует после настройки заключить в подходящий корпус, позаботившись и об источнике питания.
Рис. 120. Полная виртуальная модель в EWB ультразвукового барьера
Рис. 121. Общий
Располагаем излучатель и приемник вдоль охранной линии, закамуфлировав их под безобидные и малозаметные предметы, а на место светодиода включаем реле с проводами, идущими в пункт наблюдения (или организуем местный радиоканал). Ждем реальных «непрошенных» гостей…
Пусть лучше не приходят — электроника не подведет.
Ох, лето красное! Любил бы я тебя,
Когда б не зной, да пыль, да комары, да мухи…
A.C. Пушкин
Вряд ли найдется человек (сам Великий Пушкин страдал!), которого бы не донимали комары и другие, подобные им кровососы: их занудное жужжание, особенно по ночам, просто невыносимо, укусы долго чешутся и, вообще! Человек борется с ними, как только может. В дело идут все достижения научно-технического прогресса: химия, свет, электричество, пылесосы, телевизоры, компьютеры, а заодно и все, находящиеся под рукой, предметы обихода…В Интернете можно обнаружить такое число средств, что оно уже сравнивается, с учетом тиражирования, с самим вражеским поголовьем.
Рассмотрим один из вариантов, доступный и интересный для начинающих радиолюбителей: надо все-таки самим попробовать.
Начнем с истории. Видно крепко «достали» комарики и их «братки» американцев во времена боев в джунглях Вьетнама, если специальная группа ученых-энтомологов, вплотную занимаясь этой проблемой, придумала новое «антикомариное» оружие. Янки, истреблявшие вьетнамцев напалмом, решили охранять свой покой…ультразвуком.
Тщательно изучая комариные осыпи, американские ученые обнаружили, что из всех комаров кусаются только беременные самки. «Se la vie» — «Cherchez la femme», то бишь: «Такова жизнь» — «Ищите женщину» — сказали бы остряки-французы.
Дальнейшие, очевидно еще более скрупулезные исследования, показали, что в эти периоды самки не переносят звуков, издаваемых комарами-самцами. Остальное, как говорится, было делом техники. Выяснили, что якобы эти звуки лежат в ультразвуковом диапазоне частот, да и создали прибор, названный акустическим репеллентом (от лат. repeliense — отталкивающий, отгоняющий).
Отойдя от правил латинской грамматики в образовании имен существительных, а, напротив, на американский манер, его можно было бы назвать «репеллером», чтобы не путать с одноименными химическими средствами защиты, репеллентом (который уместнее было бы называть по-русски «антикомарином»). Этот самый «репеллер» (ассоциация с «пропеллером» не вредит пониманию сути дела и в чем-то даже полезна) представляет собой обыкновенный ультразвуковой генератор, снабженный соответствующим излучателем, который и посылает самкам, увы, не вовремя, столь ненавистные ими призывы любви…
Советские ученые тоже не спали, и в прямом и в переносном смысле, «комаров, да мошек» в тайге почище, чем во вьетнамских джунглях, ну а левшей-то у нас всегда было хоть отбавляй. Вот и подковали комариков: хвать их и на электрический стульчик (американцы, по обыкновению, на него людей сажают, а наши-то гуманисты — комаров). Те запищали, заголосили… Дальше, не подумайте, что стала вся «оборонка» особые «электростулья» выпускать, а просто записали все это аккуратненько на пленочку, и давай на тайгу вещать: «Здесь вашего брата убивают! Спасайся, кто может!». А чтобы понятнее было для этих меньших, но отнюдь не наших братьев, вещание велось на столь ненавистной ими ультразвуковой частоте, на которой они сами во время пыток орали… Вот, вам и «Кыш, комарик!», по-советски.
